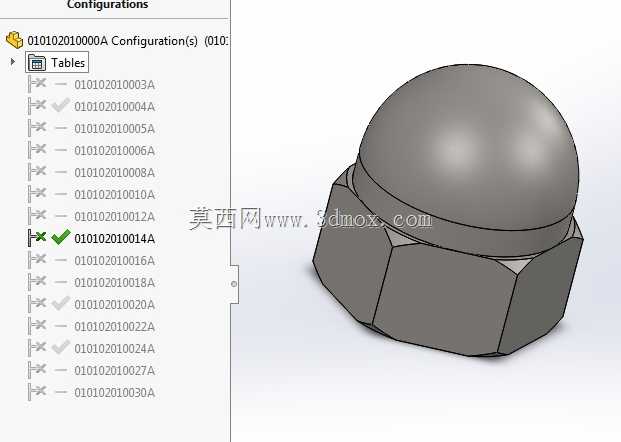

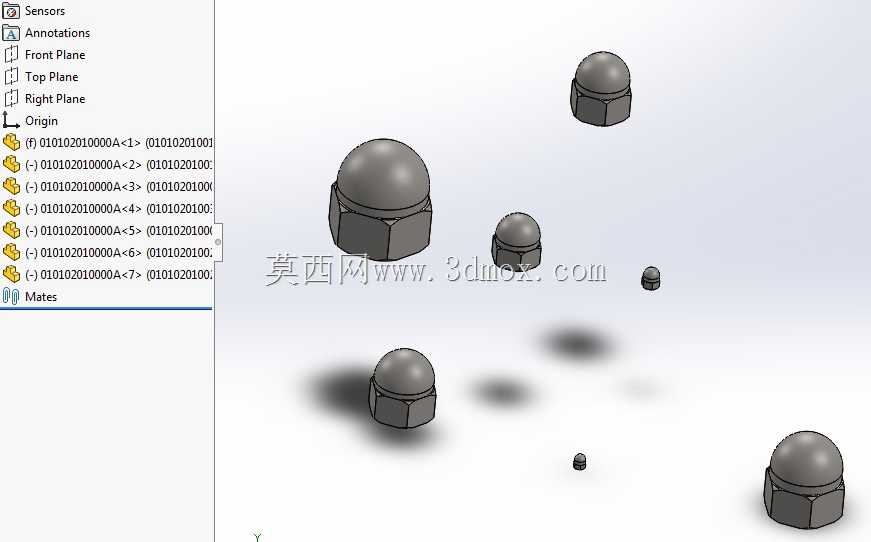

六角圆顶一体式防护盖帽螺母结构

在户外电力柜体、食品加工输送线、卫浴管路装配、户外游乐设施连接等场景中，外露螺纹的锈蚀、刮蹭、积尘问题一直是结构设计中容易被忽略但影响长期可靠性的细节，圆顶螺母正是针对这类痛点设计的专用紧固件。不同于常规六角螺母的通孔结构，这类螺母将顶部做成封闭的半球形圆顶，安装完成后可以完全罩住外露的螺栓螺纹端头，一方面避免螺纹长期暴露在潮湿、多粉尘、有腐蚀性介质的环境中出现锈蚀，降低后期拆卸维护的难度，另一方面圆顶光滑无尖锐棱角的外形，能避免人员操作、通行时被外露螺纹刮擦受伤，在人员频繁接触的设备、公共设施上应用时安全属性突出。从结构设计逻辑来看，下部保留标准六角外形，是为了完全兼容常规开口扳手、套筒、活动扳手的通用拧紧工具，现场装配不需要配备专用工装，和同规格普通六角螺母的拧紧力矩要求一致，不会额外增加装配工序的复杂度。顶部半球形圆顶和下部六角基体采用一体式结构，衔接位置做了平滑的圆角过渡，没有应力集中的直角缺口，在承受轴向锁紧力的时候，应力可以沿着圆弧面均匀分散到六角基体的整个受力截面上，不会像拼接式盖帽那样出现衔接处开裂、盖帽脱落的问题。建模过程中需要重点把控几个核心尺寸边界：首先是下部六角的对边尺寸、对角尺寸必须严格匹配对应螺纹规格的标准六角螺母尺寸，保证现有工装可以顺利夹持，不会出现扳手打滑、套筒无法套入的问题；其次是内螺纹的深度要满足螺纹旋合长度的要求，一般不小于螺纹公称直径的0.8倍，保证锁紧后的连接强度，避免螺纹啮合不足出现滑牙、松脱；圆顶部分的内腔要预留足够的空间，能够容纳螺栓安装后伸出螺母端面的螺纹端头，不会因为螺栓顶到圆顶内壁导致螺母无法拧紧到位，同时圆顶的壁厚要均匀，一般控制在和六角基体壁厚接近的数值，既保证足够的结构强度，承受装配拧紧和日常使用中的外力冲击不会凹陷变形，也不会因为壁厚过大造成材料浪费、整体外形过于臃肿。在实际选型应用中，需要根据使用场景的环境特性匹配对应的表面处理，普通室内干燥环境可以采用镀锌处理，沿海高盐雾、化工腐蚀环境则需要采用304或316不锈钢材质，卫浴、外观装饰场景还可以做抛光、镀铬处理提升外观质感。安装时需要注意，这类螺母因为顶部封闭，无法像通孔螺母那样从顶部观察螺栓的旋入长度，装配前要提前核算螺栓的伸出长度，保证螺栓旋入后不会顶到圆顶内腔，同时要按照对应螺纹规格的推荐力矩拧紧，避免过度拧紧导致六角棱边变形、圆顶受力开裂。和常规六角螺母加塑料保护帽的方案相比，一体式圆顶螺母不需要额外装配保护帽，减少了装配工序，也不会出现塑料保护帽老化脱落、丢失的问题，长期使用的可靠性更高，在需要长期免维护的户外设备、对安全防护有要求的公共设施、对外观整洁度有要求的外露连接部位，这类螺母的综合使用优势十分明显。建模时还要注意六角棱边的倒角处理，棱边处做小尺寸的倒角，既可以去除加工毛刺，也能在装配时更容易对准扳手，提升装配效率，圆顶的球面轮廓要保证光滑连续，没有凹凸、折痕，避免应力集中点的出现，内螺纹的起始端要做导入倒角，方便拧入螺栓，避免螺纹起始牙出现错牙、滑丝的问题。
