施华蔻洗发水瓶外观结构三维建模

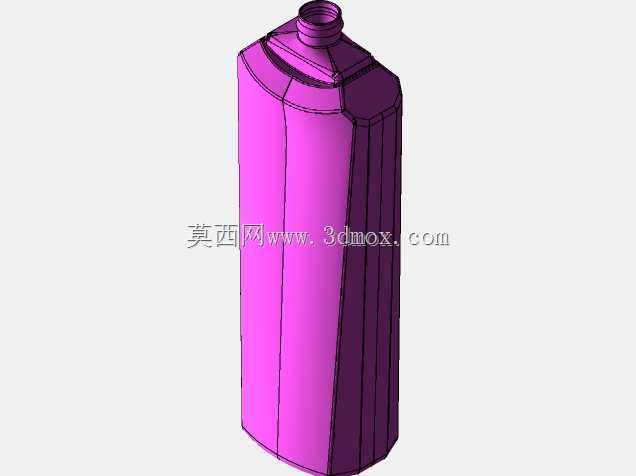

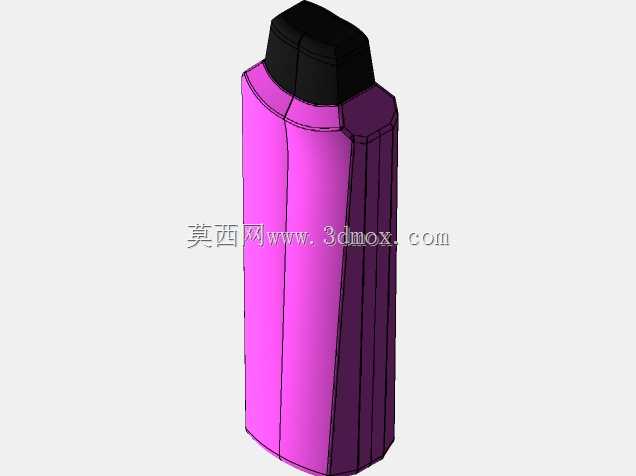

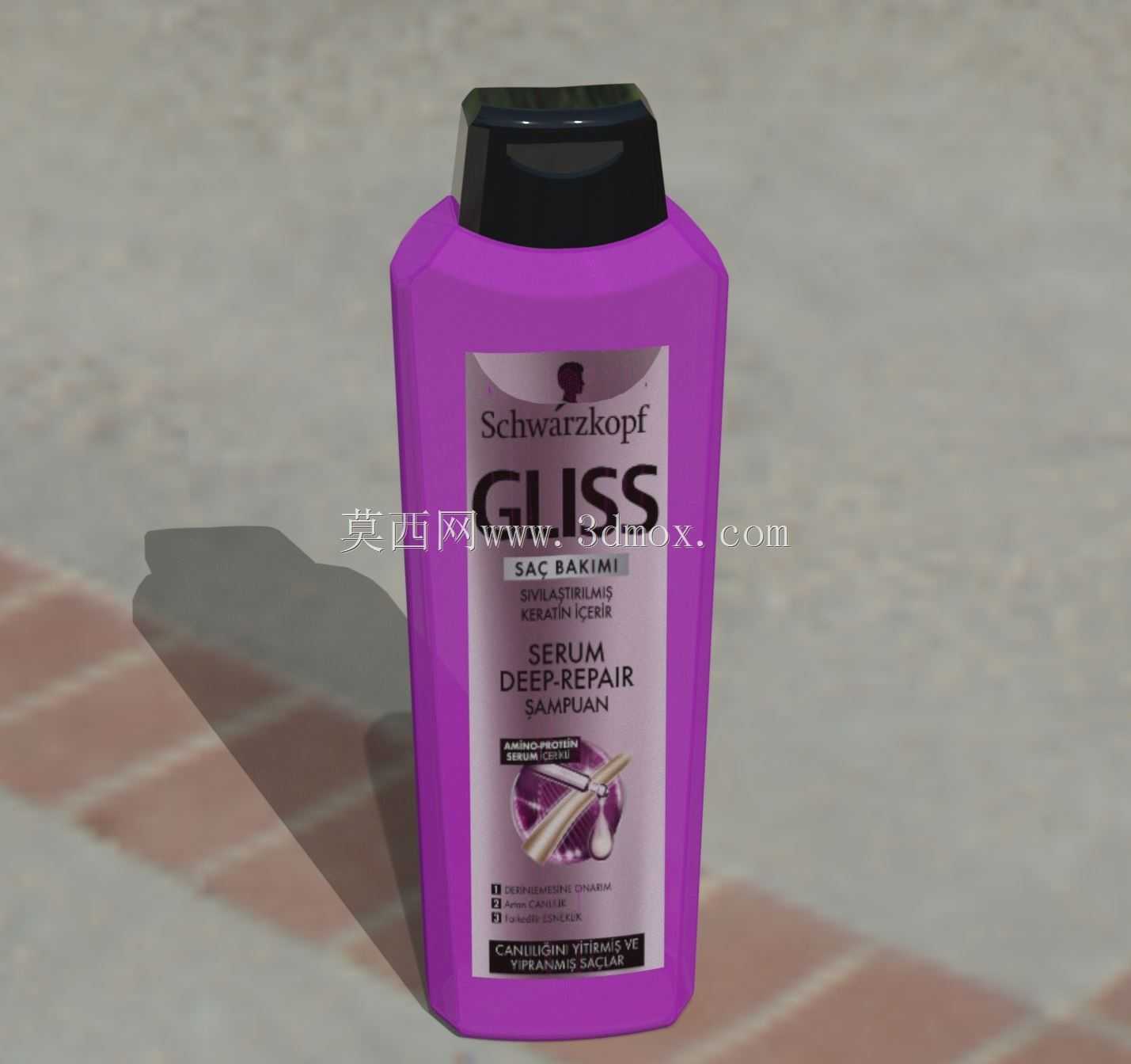

日常洗护类日化产品的塑料包装瓶，是快消品包装结构设计中占比极高的品类，这类容器的三维建模工作，既需要兼顾注塑生产的工艺可行性，也要匹配品牌视觉识别的外观要求，同时还要满足终端灌装、运输、货架陈列、用户手持使用的全流程需求。本次建模的洗发水瓶，针对洗护类产品的使用场景做了全维度的结构还原，瓶身主体采用HDPE吹塑成型的常规工艺路线设计，整体轮廓做了多面切角处理，区别于传统圆柱瓶身的单调感，切角面的弧度经过反复调整，既保证吹塑过程中型坯拉伸的壁厚均匀性，避免出现局部过薄导致的灌装后变形问题，也能让用户在湿手状态下握持时增加接触摩擦力，减少滑落概率。瓶身的尺寸边界按照主流洗护产品500ml容量规格设定，整体高度控制在230mm左右，瓶身最大宽度处为95mm，厚度方向为55mm，这个尺寸区间刚好适配常规浴室置物架的层板间距，也能匹配超市货架的标准货格尺寸，不会出现陈列时卡滞或者空间浪费的问题。瓶盖部分采用翻盖式结构设计，和瓶身顶部的瓶口做卡扣式配合，瓶口的螺纹参数按照日化包装通用的28mm标准口径设定，既可以匹配自动灌装线的旋盖头工装，也能兼容同规格的替换泵头，满足不同产品线的配件通用需求，降低供应链的开模成本。瓶盖顶部做了内凹的防滑纹理设计，用户单手拇指施力即可掀开翻盖，翻盖的铰链部分做了薄壁柔性结构还原，按照塑料件的疲劳寿命要求，铰链处的壁厚控制在0.35mm，保证反复开合1000次以上不会出现断裂问题。瓶身正面的标签区域做了内凹的定位槽设计，标签槽的深度为0.2mm，边缘做了R0.5的圆角过渡，这个结构既可以保证自动贴标时标签的定位精度，避免贴标歪斜，也能减少运输过程中标签边缘被剐蹭起翘的概率。建模过程中，瓶身的所有外表面转角都做了圆角处理，避免吹塑成型时出现应力集中导致的开裂问题，同时圆角过渡也能提升用户握持的触感，不会有尖锐棱角的硌手感。瓶底部分做了内凹的底脚结构，五个均匀分布的底脚高度为2mm，既可以保证瓶子放置在平面上的稳定性，避免因为瓶底轻微变形导致的放置歪斜，也能在灌装输送线上增加和输送带的接触摩擦力，减少倒瓶概率。从结构设计的角度看，这类日化包装瓶的建模不能只追求外观的视觉效果，必须把生产端、物流端、使用端的所有约束条件都融入模型的参数设定里，比如瓶身的拔模斜度按照吹塑工艺的要求设置为1:50，保证成型后瓶体可以顺利从模具中脱出，不会出现表面拉伤；瓶身的壁厚从顶部到底部做渐变处理，顶部瓶口位置壁厚2mm，往下逐渐过渡到底部的1.2mm，既保证瓶口的结构强度满足旋盖的扭矩要求，也能控制整体的材料用量，降低单瓶的原料成本。另外，瓶身的切角面和主曲面之间做了G2连续的曲率过渡，保证渲染或者后期做手板验证时，表面的光影过渡自然，不会出现明显的折痕，匹配品牌对外宣传的视觉质感要求。这类模型在实际应用中，既可以作为包装结构工程师做新品开发的参考原型，也可以用于快消品营销环节的场景渲染素材，还能作为吹塑模具设计的基础数模，减少前期的造型迭代周期。建模时对所有配合面的公差都做了预留，比如瓶盖和瓶口的配合间隙控制在0.1mm，既保证装配后的松紧度合适，不会出现漏液问题，也不会因为过紧导致用户开盖困难。瓶身内部的容积经过参数化核算，在标注的灌装液位线位置刚好达到额定容量，预留了10%的顶部膨胀空间，避免运输过程中因为温度变化导致液体膨胀漏液。
