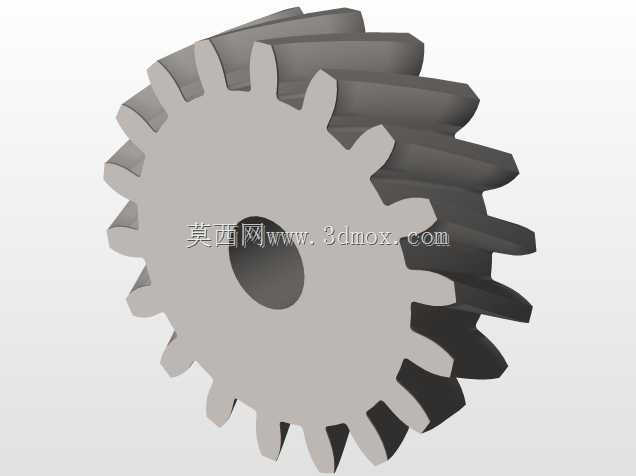

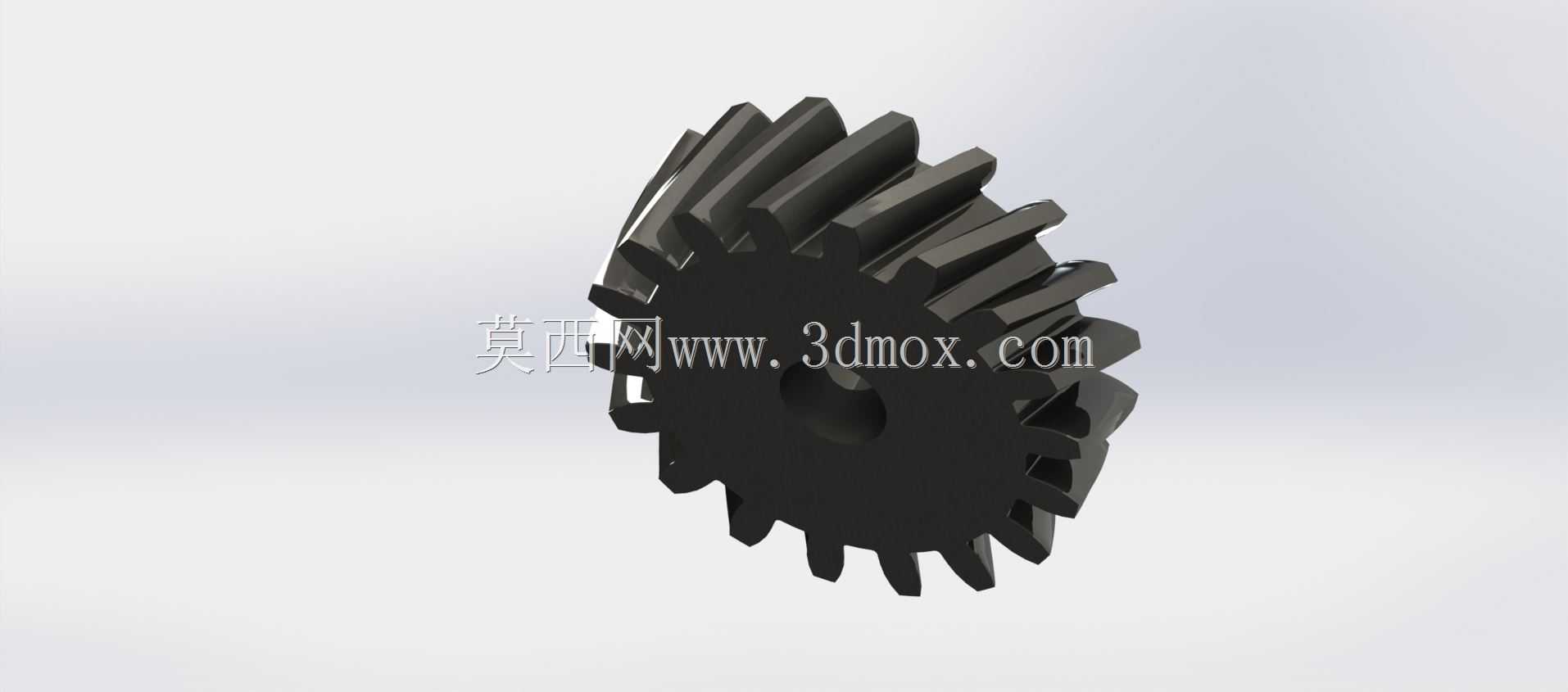

在轻工输送线、小型自动化分度机构、精密进给单元这类对安装空间有严格限制的交错轴传动场景里,螺旋齿轮的适配性往往比常规直齿锥齿轮、蜗轮蜗杆副更灵活,它不需要严格的轴交角定位公差,能在空间受限的机架内完成两交错轴之间的回转运动传递,很多时候用来替代结构更复杂的锥齿轮组,降低整体机架的加工装配难度。这款螺旋齿轮的齿向沿轮坯周向呈螺旋状排布,和直齿圆柱齿轮不同,它的轮齿啮合过程是渐进式的,齿面接触从齿端开始逐步延伸到全齿宽,不会出现直齿轮啮合瞬间的刚性冲击,传动过程的噪音更低,运转平稳性更优,适合中低速、载荷波动不大的传动工位,比如小型包装设备的送膜辊传动、3D打印设备的进给轴传动、小型木工机械的进给机构传动,都能见到这类结构的齿轮。
从设计逻辑上看,这款齿轮的建模首先确定了法向模数、齿数、螺旋角、压力角这些核心啮合参数,建模时先绘制轮坯的基体特征,以内孔作为安装定位基准,内孔的尺寸公差按照基孔制间隙配合选取,保证和传动轴的装配顺畅,同时预留键槽的安装位置,避免传动过程中齿轮和轴出现相对周向窜动。轮齿部分采用螺旋扫描的方式生成单个齿槽特征,之后通过圆周阵列完成全部轮齿的构建,齿根部分做了标准的圆角过渡,避免热处理和载荷传递过程中出现应力集中导致的断齿问题,齿顶部分保留了合理的齿顶高系数,保证啮合重合度满足传动要求,不会出现啮合间隙过大导致的回差问题。从安装边界来看,这款齿轮的轮毂厚度和齿宽保持合理比例,轮毂端面和轴肩的贴合面做了平面度要求,
保证安装后齿轮的端面跳动控制在允许范围内,不会出现运转过程中的偏摆。轮齿的螺旋角选取兼顾了传动效率和轴向力的平衡,螺旋角过大会导致传动过程中轴向载荷过大,加重支撑轴承的负载,螺旋角过小则无法体现螺旋齿轮平稳传动的优势,设计时将螺旋角控制在合理区间,既保证啮合重合度大于1.2,实现连续平稳传动,又将轴向力控制在常规深沟球轴承可承受的载荷范围内,不需要额外加装推力轴承来抵消轴向力,简化了支撑结构的设计。在实际选型适配时,需要注意配对螺旋齿轮的螺旋角旋向匹配,两交错轴传动时,两个齿轮的螺旋角需要根据轴交角做对应匹配,保证齿面能够正确啮合,同时中心距的调整要结合齿侧间隙的要求,预留合理的运转间隙,避免热胀冷缩导致的卡齿问题。
齿面的加工精度按照中等精度等级设计,能够满足大部分通用机械设备的传动要求,不需要过高的磨削加工成本,兼顾了使用性能和加工经济性。和蜗轮蜗杆传动相比,这款螺旋齿轮的传动效率更高,不会出现蜗轮蜗杆的自锁问题,可实现双向传动,适合需要正反转切换的传动工位;和直齿锥齿轮相比,它的安装调整更便捷,不需要严格保证两轴的轴线相交,允许一定的安装误差,对机架的加工精度要求更低,能够有效降低设备的整体制造成本。在实际装配过程中,需要注意齿轮的轴向定位,通过轴用挡圈或者轴肩限制齿轮的轴向窜动,避免轮齿啮合位置偏移导致的偏载磨损,润滑方式采用脂润滑即可满足中低速工况的使用要求,如果是转速较高的应用场景,可以搭配油润滑结构,在轮毂位置预留甩油环结构,保证齿面的充分润滑,延长齿轮的使用寿命。
