制冷设备用黄铜搭扣式把手锁结构

这款搭扣式把手锁主要面向制冷承压箱体、工业恒温设备、密封检修舱门这类需要持续压紧密封的场景设计，区别于普通平面锁只具备闩合功能的结构，它的核心作用是在锁闭过程中通过把手的杠杆行程，给舱门密封胶条提供稳定的预紧压力，避免制冷工况下舱内外温差形成的负压导致密封面漏冷、结露。很多刚接触制冷设备结构设计的工程师容易忽略锁具的压紧行程参数，选普通转舌锁装在低温冷库门、制冷机组检修舱上，用不了三个月就会出现胶条压合不实、冷量泄漏的问题，严重的时候甚至会因为舱内温度波动影响存储物料的品质，这款把手锁的杠杆比经过实际工况验证，单锁点可以提供不低于800N的压紧力，完全匹配10-15mm厚度的三元乙丙密封胶条的压缩量需求。

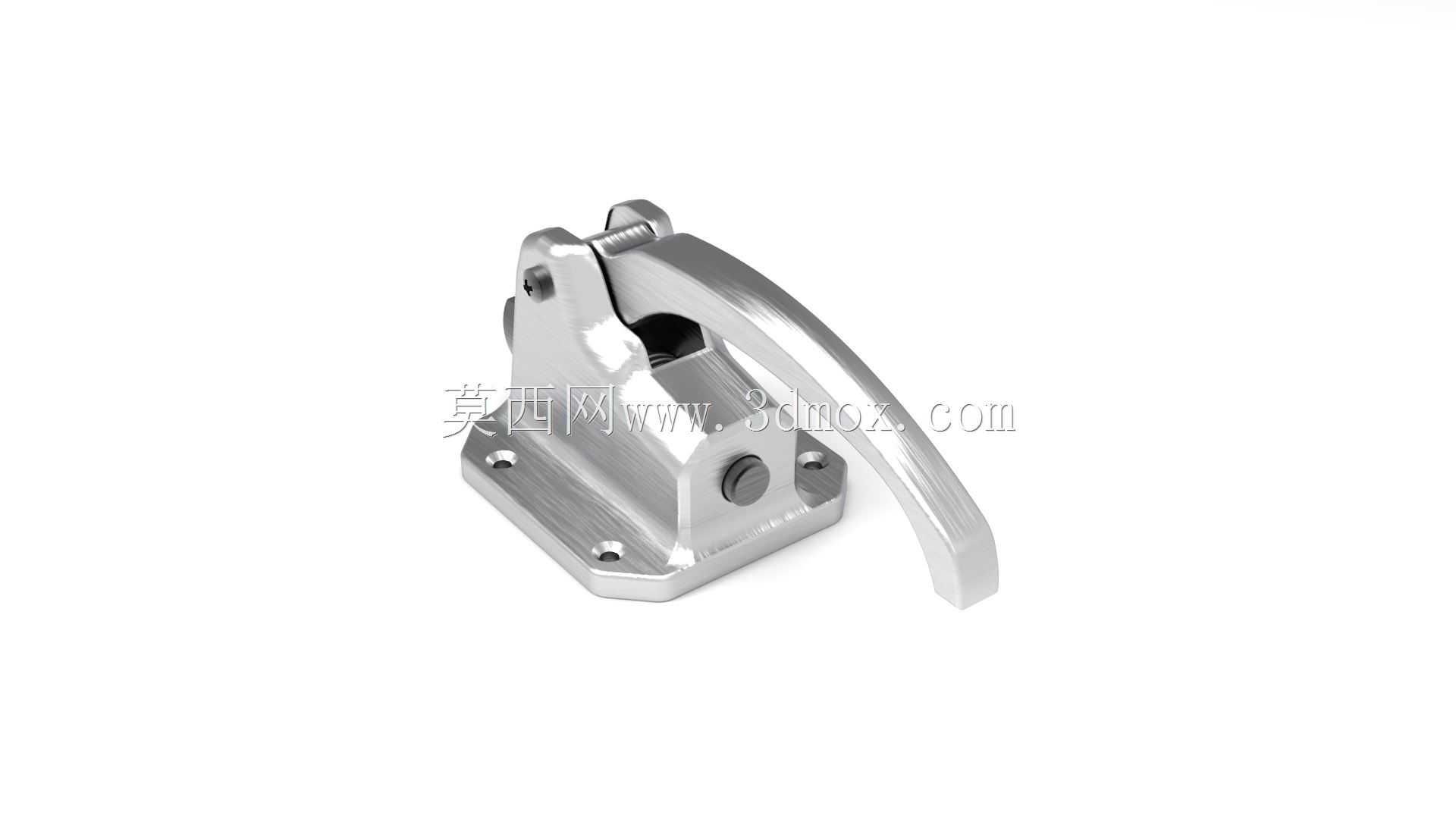

从结构设计逻辑来看，整个锁体采用一体化压铸黄铜基材成型，没有多余的拼接铆接点位，黄铜材质本身的耐低温、抗冷凝水腐蚀特性，刚好适配制冷设备长期处于高湿、温差波动大的工作环境，不会像普通锌合金锁具那样在低温环境下出现晶间腐蚀、镀层脱落、转轴卡涩的问题。锁体底座设计为带两个安装沉孔的法兰式结构，安装时不需要在舱板背面额外做预埋固定件，直接从舱门外表面穿入M6内六角螺丝就能完成固定，安装边界控制得非常紧凑，底座的横向安装孔距为42mm，纵向总长度68mm，突出舱门表面的最大高度为32mm，不会在设备外侧形成突兀的突出结构，避免设备转运、现场安装过程中磕碰导致锁体变形。

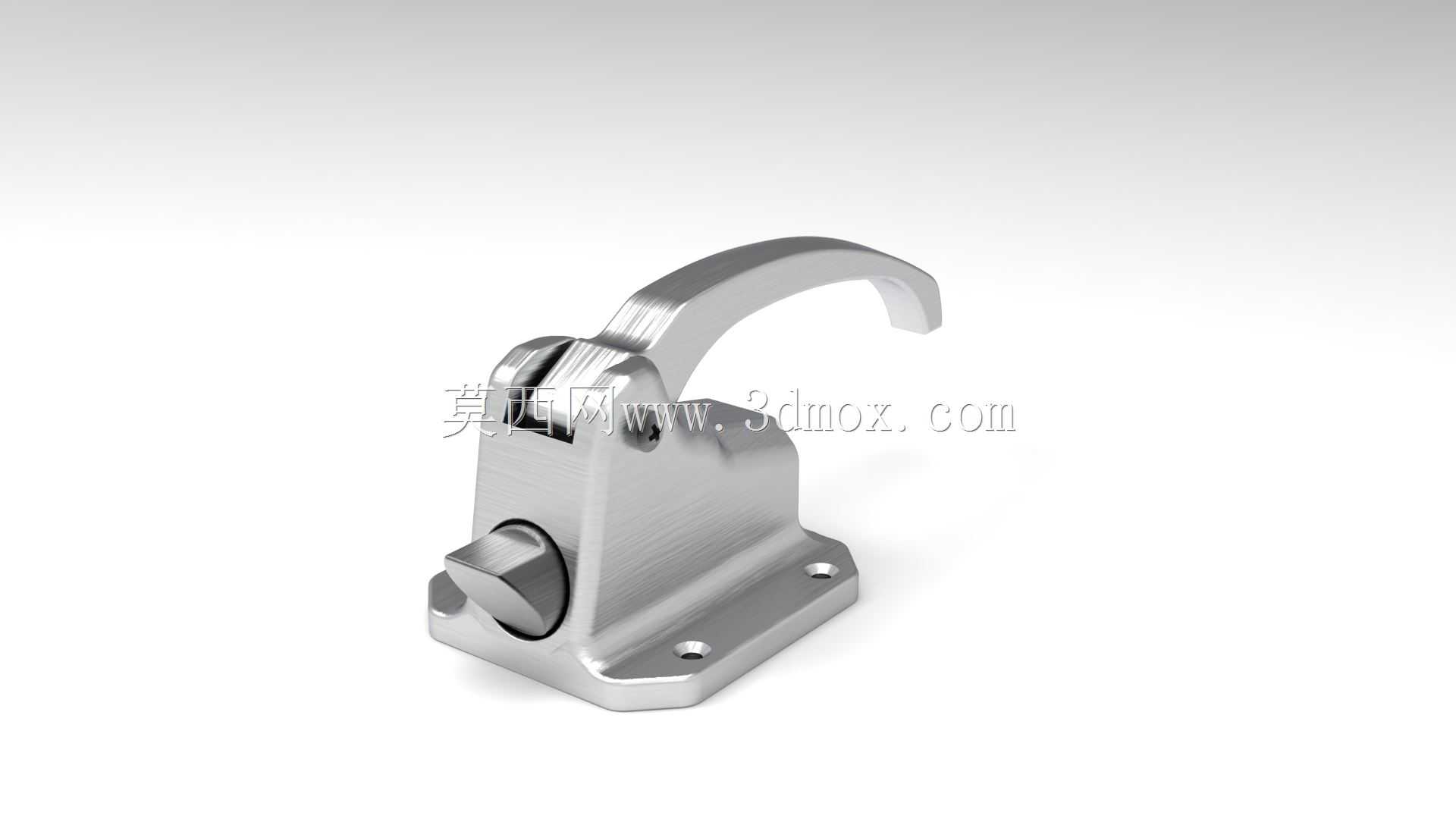

锁舌部分采用偏心凸轮式结构，和把手的转轴做了一体式联动设计，当把手从开启状态扳动到锁闭位置时，凸轮会先接触舱体门框上的锁扣座，随着把手下压行程推进，凸轮逐步将舱门向门框方向拉紧，直到把手完全贴合锁体上表面的定位槽，此时刚好达到密封胶条的额定压缩量，不会出现过压导致胶条提前老化，也不会因为压紧力不足导致密封失效。把手的弧形轮廓完全按照人手操作的施力角度设计，操作时不需要额外借助工具，单手握持就能完成开合动作，把手边缘做了R3的圆角钝化处理，即使操作人员戴低温防护手套操作，也不会出现剐蹭手套、卡滞的问题。

在实际选型适配过程中，需要注意这款锁的安装板厚适配范围为1.5-5mm，如果舱门门板厚度超过这个范围，需要在安装位置做局部沉台或者增加衬套调整，避免固定螺丝长度不足导致锁体固定不稳。锁体的转轴位置设计有隐藏式防尘结构，能够阻挡制冷设备运行过程中产生的冷凝水、冰霜碎屑进入转轴间隙，长期使用也不会出现转轴冻住、无法开启的问题。和普通外露式搭扣相比，这款锁的锁闭状态下所有受力结构都处于锁体内部的防护范围内，不会因为外部杂物缠绕、碰撞导致意外解锁，在冷链运输设备、户外制冷机组上使用时，可靠性比普通搭扣高两个等级。

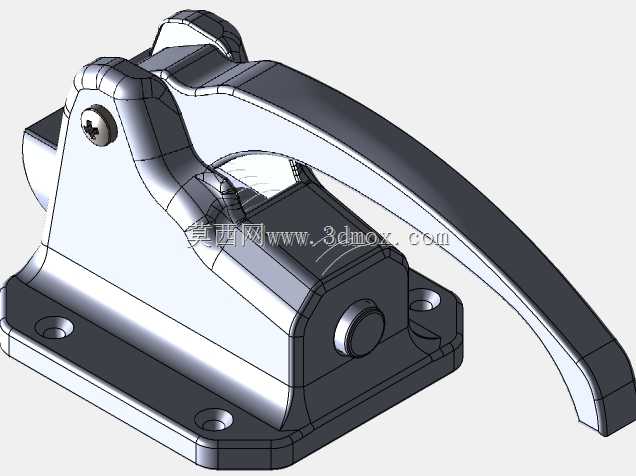

建模过程中对所有配合间隙都做了工况适配调整，转轴和轴孔之间预留了0.12mm的配合间隙，即使黄铜材质在低温环境下出现轻微收缩，也不会出现转动卡涩的问题；凸轮锁舌的工作表面做了15度的导入斜角，安装时即使门框和舱门的对位存在±2mm的安装误差，锁舌也能顺利滑入锁扣座完成拉紧动作，降低了整机组装时的对位精度要求，能够有效提升生产线的装配效率。锁体表面没有多余的装饰性结构，所有曲面都是为了实现功能、优化操作手感设计，底座和门板接触的面做了0.5mm的内凹设计，安装时可以在凹槽内嵌入一圈薄密封胶条，避免冷凝水从安装孔位置渗入舱门保温层内部，从细节上解决了制冷舱门锁位容易漏水结冰的常见问题。
