重载货运车辆三角式手柄锁结构设计

　　这款三角结构手柄锁主要面向重载货运车辆的厢体锁闭场景，常见于重型卡车侧开式货厢、仓栅式半挂车边门、工程作业车辆储物舱门的锁止工位，日常承担着货厢门闭合后的锁固、防意外开启的核心作用，在车辆行驶过程中可抵消路面颠簸带来的门体振动冲击力，避免货物洒落、门体变形等问题。从实际使用场景来看，这类锁具需要适配户外复杂工况，既要承受开关门时的反复扳动作用力，也要耐受雨水、扬尘、路面融雪剂的长期侵蚀，因此结构设计上优先考虑了操作便捷性与结构耐用性的平衡。

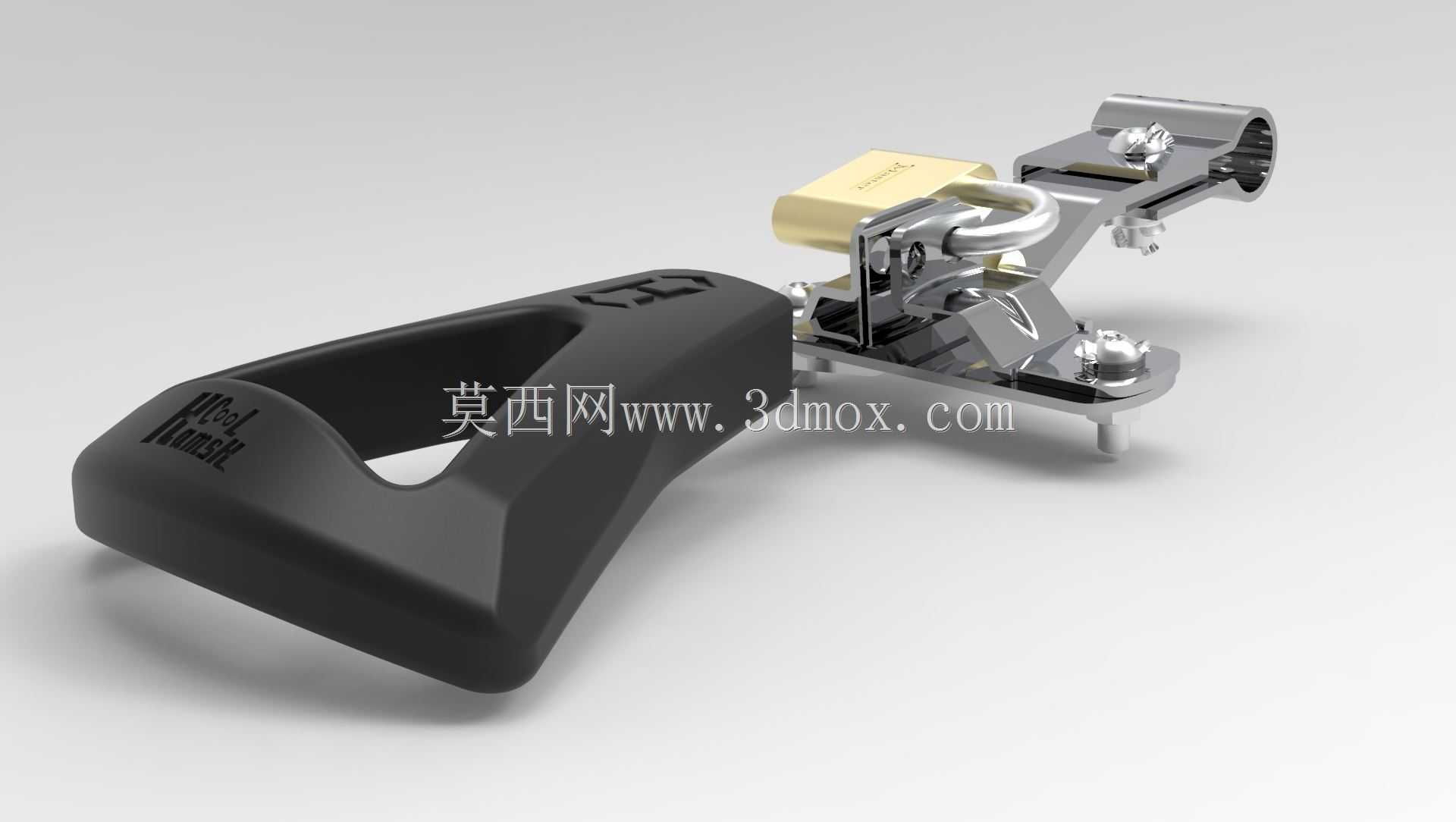

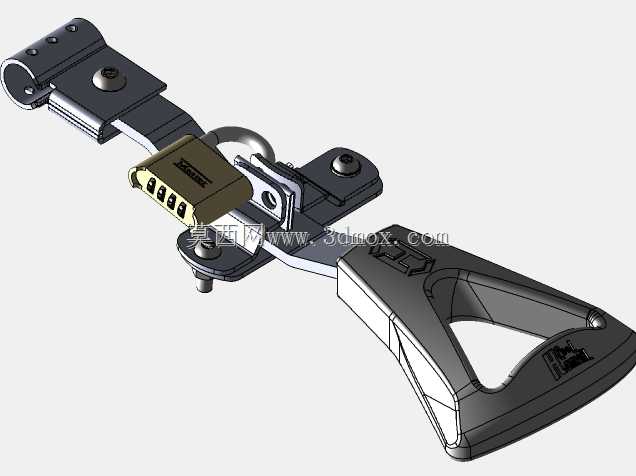

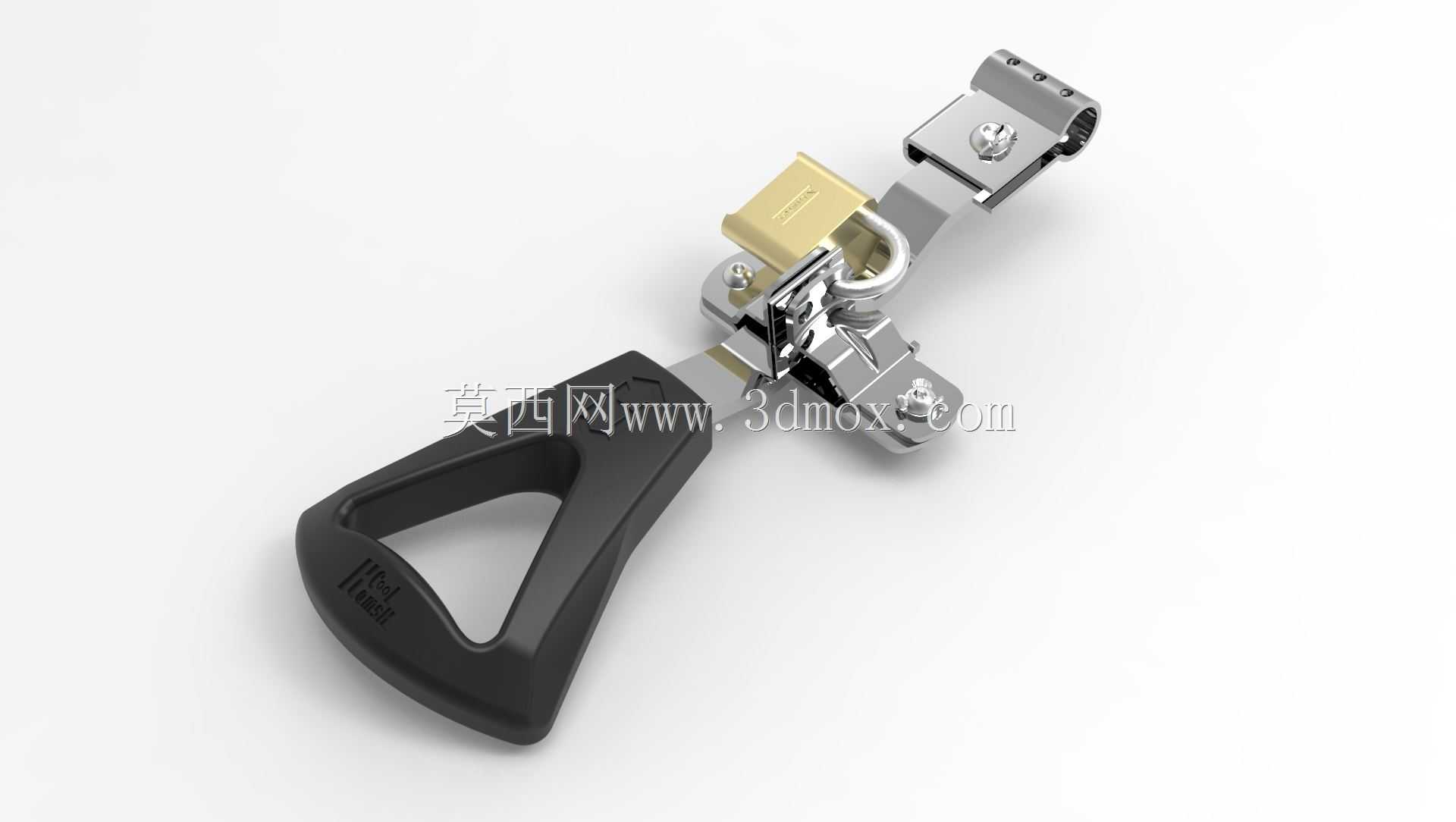

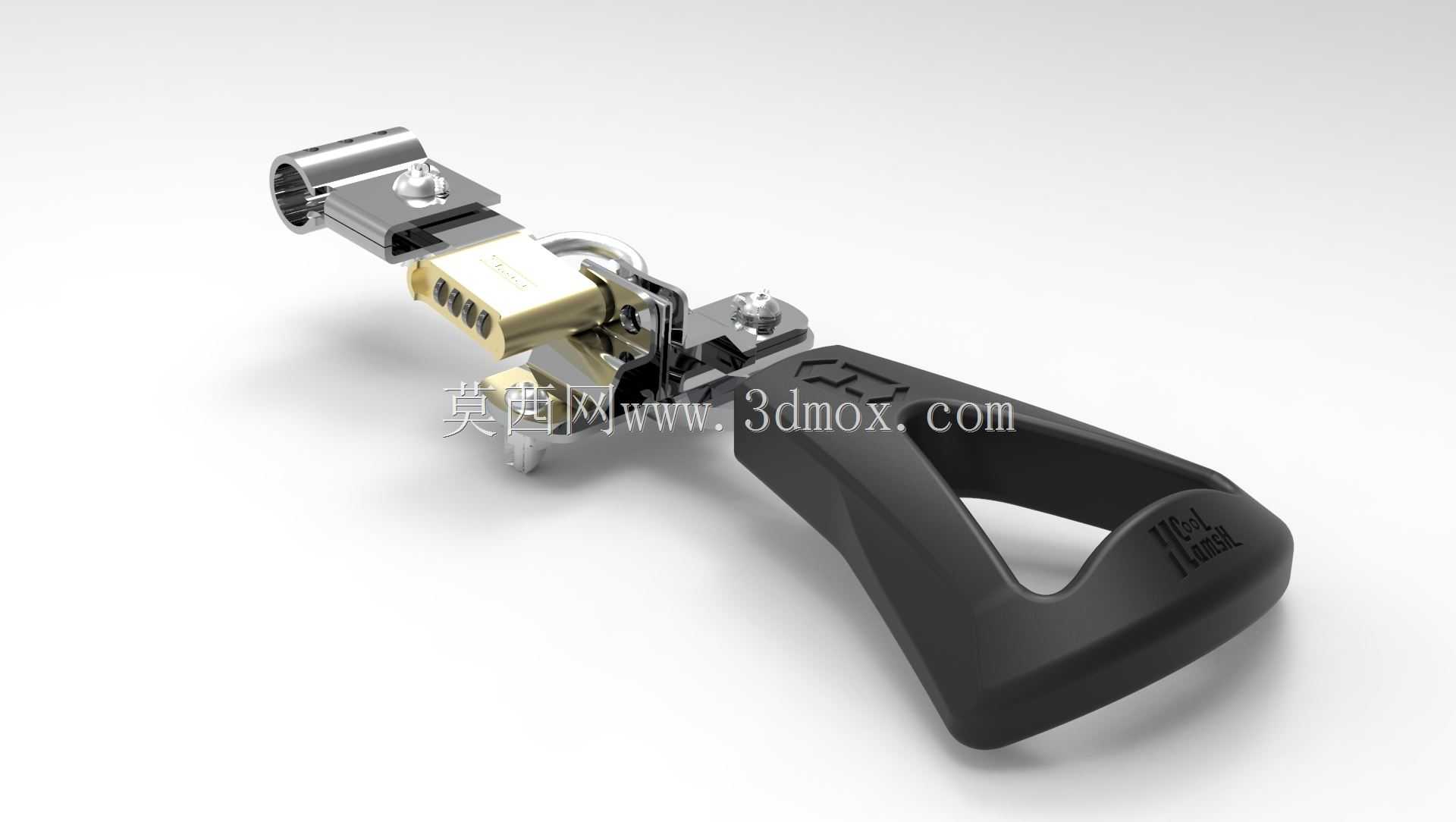

　　锁体的操作端采用三角镂空式手柄造型，并非单纯的外观设计考量，三角镂空结构一方面可以在同等材料用量下提升手柄的抗扭刚度，操作人员扳动手柄时，手部施力点分布在三角边框的两个受力边，相比实心手柄能减少应力集中导致的手柄断裂风险；另一方面镂空结构可以减少冬季戴厚劳保手套操作时的打滑概率，操作人员即便佩戴防寒手套或者防滑劳保手套，也能将手指探入镂空区域完成施力，无需额外增加防滑纹理的加工工序，降低了压铸成型的工艺复杂度。手柄的握持边缘做了圆弧过渡处理，避免操作时棱角割伤手部，符合户外作业的人机工程要求。

　　锁闭执行端采用搭扣式锁钩配合锁止基座的结构，锁钩与基座的配合面预留了0.8mm的装配间隙，既可以抵消厢体焊接、装配带来的尺寸公差，也能在锁闭过程中提供足够的拉紧行程，当手柄扳动到锁止位置时，锁钩会带动门体向门框方向压紧3-5mm的距离，确保门框上的密封胶条被充分压缩，达到防雨防尘的密封效果。锁体上集成的挂锁位可以适配常规规格的铜挂锁或者密码挂锁，锁梁穿过锁孔后可以限制手柄的扳动行程，非授权人员无法直接扳动手柄开启厢门，满足货运场景的防盗需求。

　　从安装边界来看，这款锁具的固定基座采用两个对称布置的螺栓安装孔，孔距为常见的货运厢体五金件通用孔距，可直接替换市面上同规格的老式手柄锁，无需在厢体门板上重新打孔，降低后期改装的工作量。锁体整体的安装突出高度控制在合理范围内，不会超出厢体外围的防撞梁边界，避免车辆行驶过程中被路边障碍物剐蹭导致锁体变形。锁体的活动铰接部位采用了铆接式销轴，销轴表面做了硬化处理，长期反复扳动也不会出现铰接松旷、销轴脱出的问题，铰接位置的间隙设计可以让锁体在小角度范围内自适应门体的装配偏差，不会因为门体轻微变形就出现锁止卡滞的情况。

　　设计过程中针对锁体的受力路径做了优化，操作人员施加在手柄上的扳动力会通过杠杆结构放大后传递到锁钩位置，相比直拉式锁具，操作力可以降低40%左右，即便力气较小的操作人员也能轻松完成锁闭和开启操作，不需要借助额外的工具撬动。锁体的金属部件表面采用了镀锌钝化处理，手柄部分采用增强尼龙材质注塑成型，金属与非金属部件的结合位置做了限位结构，避免手柄在长期受力后出现与金属基座脱开的问题。尼龙材质的手柄相比金属手柄具备更好的低温抗冲击性能，在北方冬季低温环境下也不会因为脆裂导致手柄失效，同时尼龙材质的绝缘特性也可以避免冬季操作时的静电触感，提升户外作业的操作体验。

　　在实际选型适配时，需要注意锁具的拉紧行程要匹配厢体密封胶条的压缩量，如果胶条压缩量过大，会导致锁止时操作力过大，长期使用会加速锁具铰接部位的磨损；如果压缩量过小，则会出现密封不严、行驶过程中门体异响的问题。这款三角手柄锁的锁钩深度设计为12mm，可以适配厚度在1.5-3mm之间的厢体门板扣边，安装时只需要保证锁钩与基座的对中度偏差不超过2mm，即可实现顺畅的锁止与开启动作，不需要过高的装配精度，适合货运车辆批量生产时的流水线装配作业。
