工业设备用加厚承重型面板合页结构设计

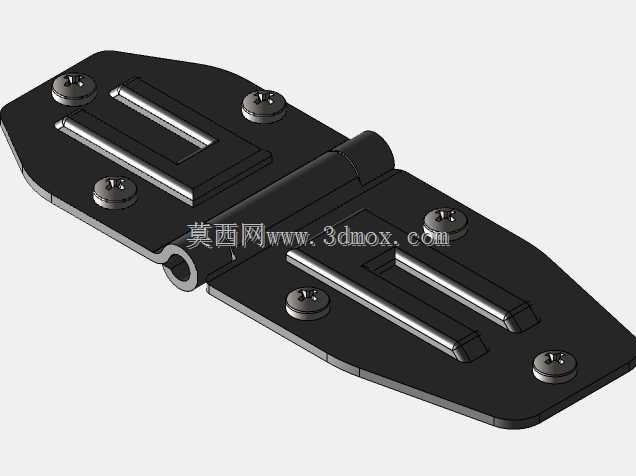

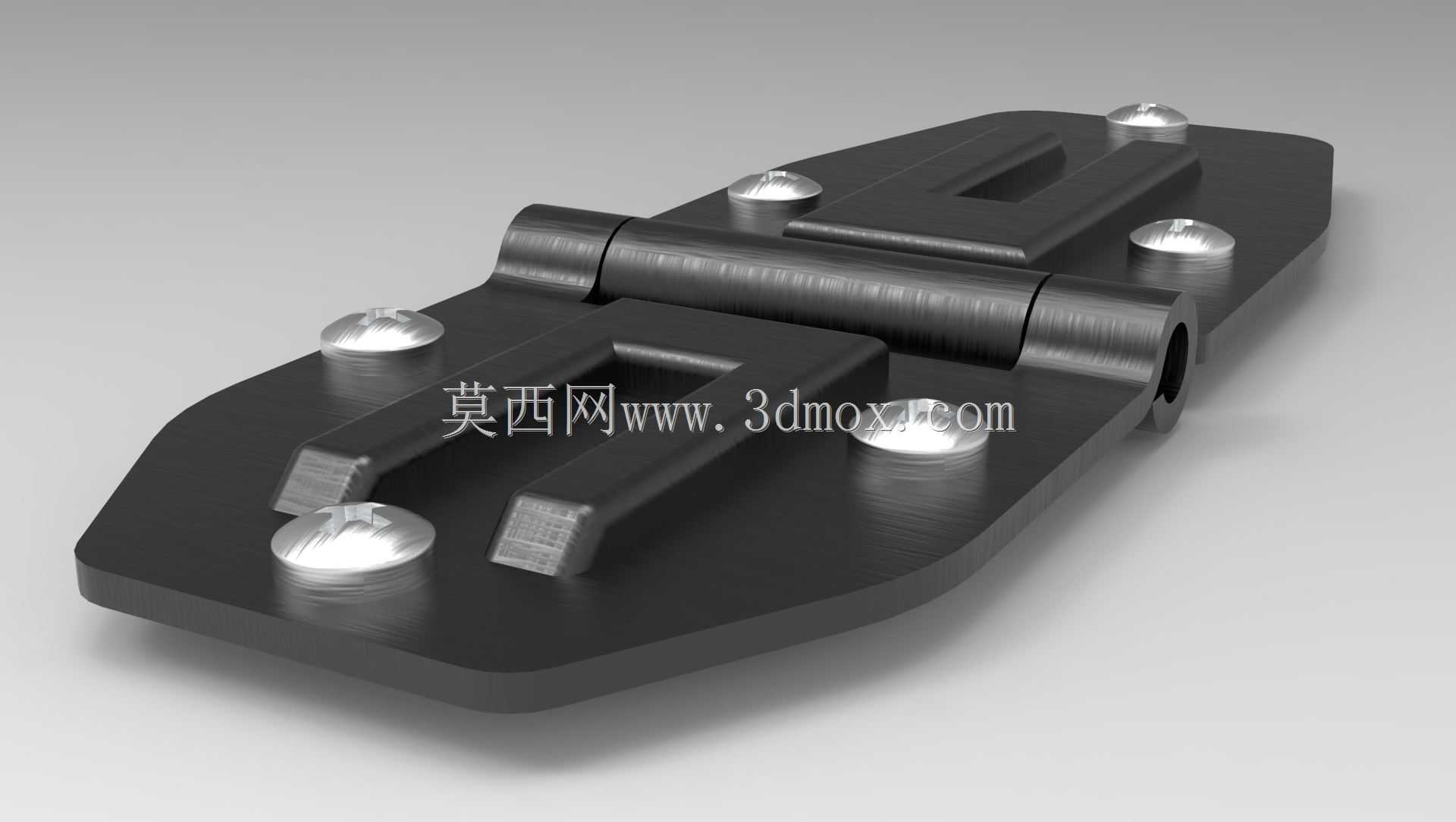

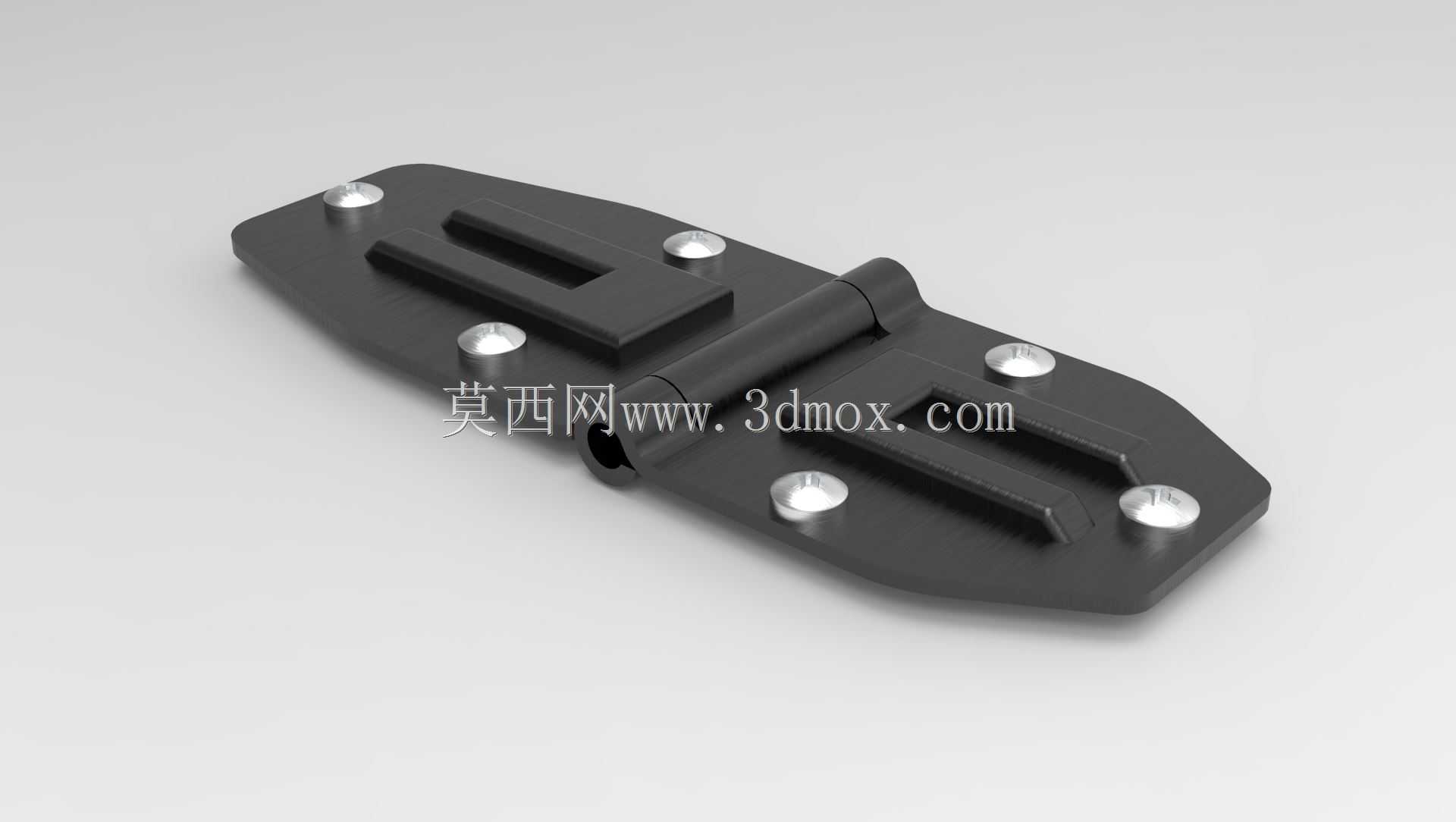

这类面板铰链多用于工业机柜、设备防护舱、户外机箱门板的转动连接场景，在需要频繁开启检修、同时对门板承重有一定要求的设备上应用十分广泛，区别于普通民用家具合页，该类铰链的设计核心优先考虑长期开合的结构可靠性、安装后的贴合精度以及抗形变能力。从结构设计逻辑来看，该铰链采用分体式双页片搭配中置转轴的经典结构，两个页片分别对应固定在安装基座与活动门板上，转轴部分做了加厚卷边处理，相比薄边卷制的普通合页，转轴的接触面积更大，在承受门板自重带来的径向载荷时，应力分布更均匀，不会出现长期使用后转轴卷边开裂、页片下垂错位的问题。页片的外形做了切角收边处理，并非规则矩形，这种设计一方面是为了避让安装位置周边的凸起结构、焊接棱边，减少安装时的修配工作量，另一方面切角后的页片边缘没有尖锐直角，在设备装配、后期检修开合过程中能减少剐蹭操作人员工装、线缆的风险。安装孔位采用对称排布的沉头孔设计，六个安装孔分别布置在两个页片的受力均衡位置，沉头结构可以让紧固螺丝安装后完全没入页片表面，不会出现螺丝头凸起干涉门板开合、刮蹭周边部件的问题，同时沉头孔的深度经过匹配计算，适配常用的内六角沉头螺钉规格，安装时不需要额外加工沉台，直接在安装面板上打对应规格的通孔即可完成固定。在实际选型应用时，需要注意该铰链的安装边界尺寸：页片的总长度、宽度要匹配门板侧边的安装空间，转轴的直径决定了最大开合角度下的转动间隙，要提前核算门板开启到90度、180度位置时，页片与门板、基座之间是否存在干涉，尤其是带密封胶条的防护门板，要预留出胶条的压缩量空间，避免合页安装后胶条压缩量不足导致防护等级达不到设计要求。从功能特性上看，该铰链的页片表面做了黑化处理，具备基础的防锈抗腐蚀能力，在普通室内工业环境下不需要额外做表面防护就能满足长期使用需求，如果是户外高湿、有腐蚀性介质的应用场景，可以在选型后额外增加表面镀层处理，不过该结构本身的页片厚度足够，即使表面有轻微锈蚀也不会快速降低结构强度，相比薄款冲压合页的冗余量更高。设计这类铰链三维模型时，要重点关注转轴的配合间隙，两个页片的卷管部分要保留合理的转动公差，间隙过大会导致门板开合晃动、定位精度差，间隙过小则会出现转动卡滞、低温环境下因为材料热胀冷缩彻底抱死的问题，同时卷管的同轴度要控制在合理公差范围内，多段卷管拼接的转轴结构如果同轴度偏差过大，会导致转动阻力骤增，甚至无法完成装配。另外页片与安装面的贴合度也需要在建模时做细节处理，页片的安装面要保证平面度，避免出现翘曲导致安装后螺丝紧固时页片产生内应力，长期使用后出现应力断裂的问题，在安装孔的位置可以做轻微的背面沉台处理，抵消板材冲压、成型过程中产生的微小形变，保证安装后页片完全贴附在安装面板表面，不会出现局部悬空的情况。这类铰链在实际设备装配中，通常会根据门板的重量、尺寸配置对应数量，单扇重量在10kg以内的门板使用两个该型号铰链即可满足承重需求，如果门板宽度超过600mm、或者门板上搭载了观察窗、操作元件导致重量增加，可以在中间位置增加第三个铰链来分摊载荷，避免长期使用后页片变形导致门板下垂、锁扣对位不准。在做设备整体结构布局时，要提前预留铰链的安装空间，尤其是转轴部分的转动半径区域，不能布置线缆、管路或者其他凸起结构，防止门板开合过程中挤压损坏周边部件，同时要考虑铰链安装后的维护空间，紧固螺丝的位置要预留出扳手操作的空间，避免后期螺丝松动后无法紧固。
