船用D8型不锈钢合页铰链结构设计

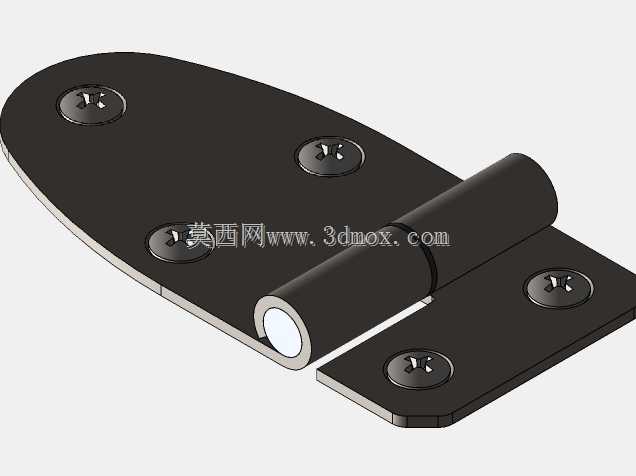

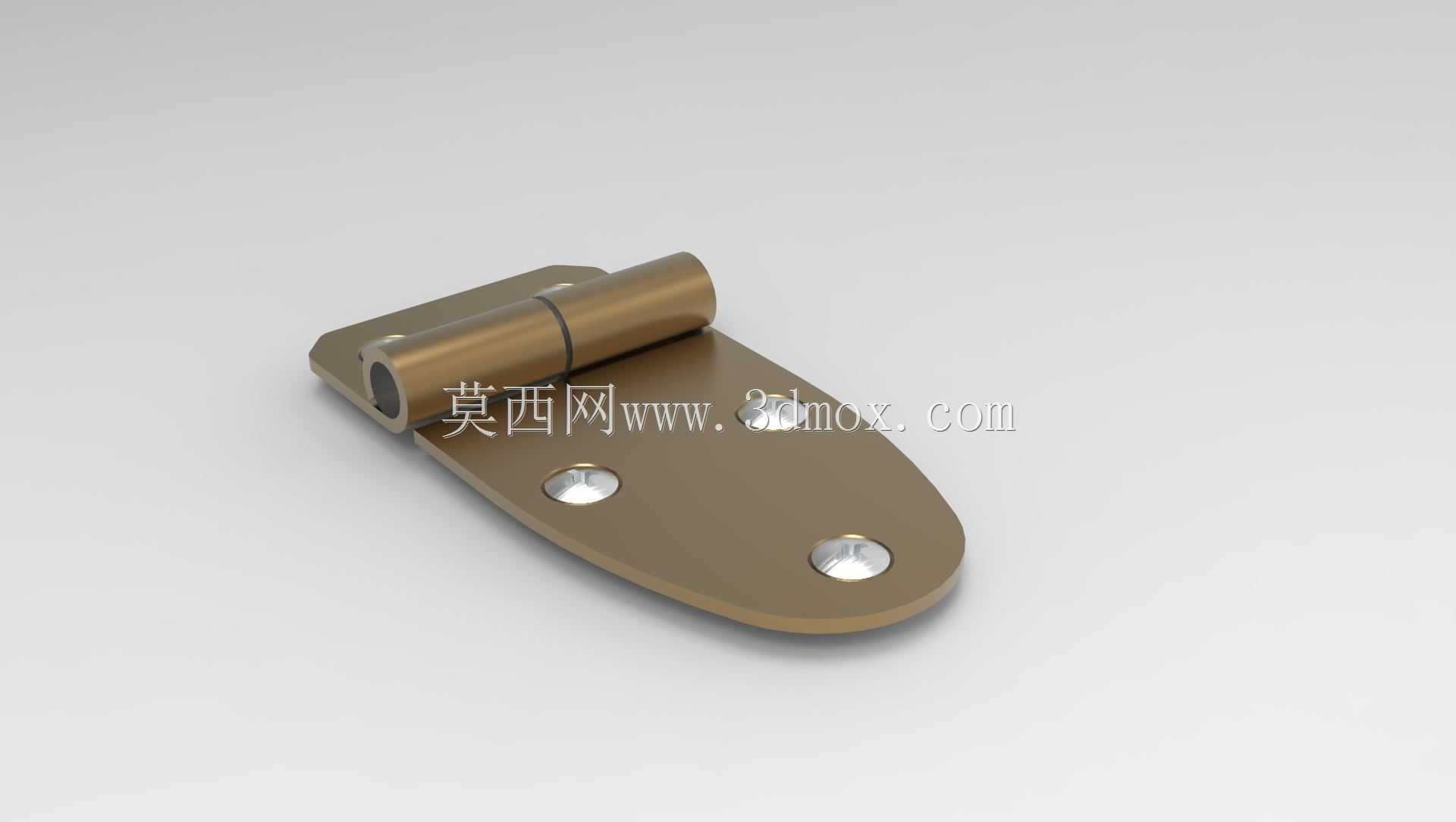

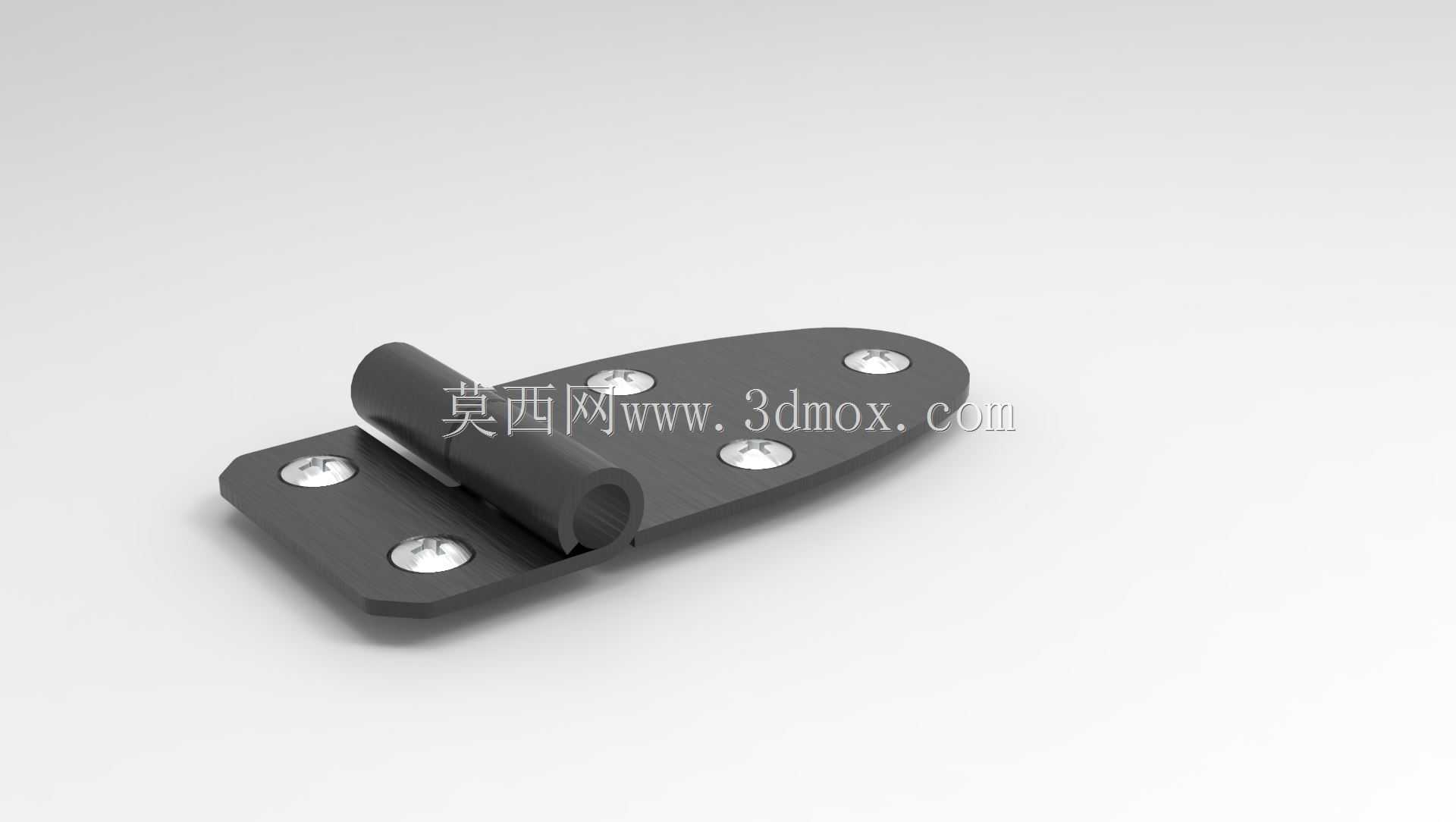

这款D8规格的不锈钢铰接件，最初是针对小型船舶舱室翻盖、户外设备检修门的使用场景做的结构优化，区别于普通家装合页，它的安装底板做了圆弧收边处理，没有突出的直角棱边，在人员频繁通行的舱室通道位置，能避免磕碰剐蹭，同时圆弧轮廓在户外盐雾环境下不容易积存雨水和腐蚀介质，降低缝隙锈蚀卡滞的概率。从实际安装边界来看，单片合页的固定端做了三个沉头安装孔位，孔位分布沿底板长轴方向错开排布，不会因为孔位在同一直线导致安装基材的强度被削弱，适配的沉头螺钉规格为M4，安装后螺钉头完全没入沉孔内，表面没有凸起，不会干涉门体的开合转动。转轴部分采用卷边铆合结构，轴套与转轴之间预留了0.02mm的配合间隙，既保证转动时没有明显的松旷量，又能在低温环境下留存少量润滑脂的空间，避免出现冻住无法开合的问题，转轴的同轴度公差控制在0.03mm以内，开合过程中整页没有偏摆卡顿，长期使用后磨损量均匀，不会出现门体下垂错位的情况。在功能特性上，这款铰链的承重设计针对8mm厚度的钣金门或者玻璃钢舱盖做了匹配，单组合页（两件）的静态承重可以达到15kg，满足小型检修门、舱口盖的承重需求，不需要额外加装支撑辅助件。设计过程中特意把合页的转动开合角度限制在120度，避免门体开合角度过大撞击旁边的柜体结构，同时转轴位置做了防脱出结构，即使固定螺钉出现松动，转轴部分也不会直接分离脱落，避免户外使用时门体意外掉落造成安全隐患。材质选用304不锈钢做表面拉丝处理，没有额外的涂层，不会因为长期户外使用出现涂层脱落锈蚀的问题，表面粗糙度控制在Ra1.6，不容易积灰，日常清洁只需要简单擦拭即可。从实际选型适配的角度，这款铰链除了船用场景，也可以用在户外配电柜的箱门、食品加工设备的检修盖板上，它的安装孔距是标准化设计，可以直接替换同规格的普通冷轧钢合页，不需要重新在基材上打孔，替换维护的成本很低。设计时还考虑到安装公差的容错性，三个安装孔里靠近转轴的两个孔做了轻微的长圆孔设计，允许安装时有±0.5mm的位置调整量，降低现场安装的对位难度，即使基材上的安装孔存在少量加工误差，也能顺利完成装配，不需要二次扩孔修正。在转动阻尼的设计上，没有额外添加阻尼结构，依靠转轴铆合的预紧力提供适中的转动阻力，门体开启到任意角度都不会出现自行滑落关闭的情况，不需要额外加装门吸定位，简化了整体的安装结构。整个零件的壁厚做了等强度优化，底板厚度为2mm，转轴卷边部分的壁厚为1.5mm，在保证整体结构强度的前提下尽可能减轻零件自重，相比同规格的铸钢合页重量降低了40%左右，对于有轻量化需求的设备结构来说适配性更好。边缘部分全部做了R0.5的圆角倒钝处理，没有锋利的毛边，安装和使用过程中不会划伤操作人员，符合机械设备的安全设计规范。
