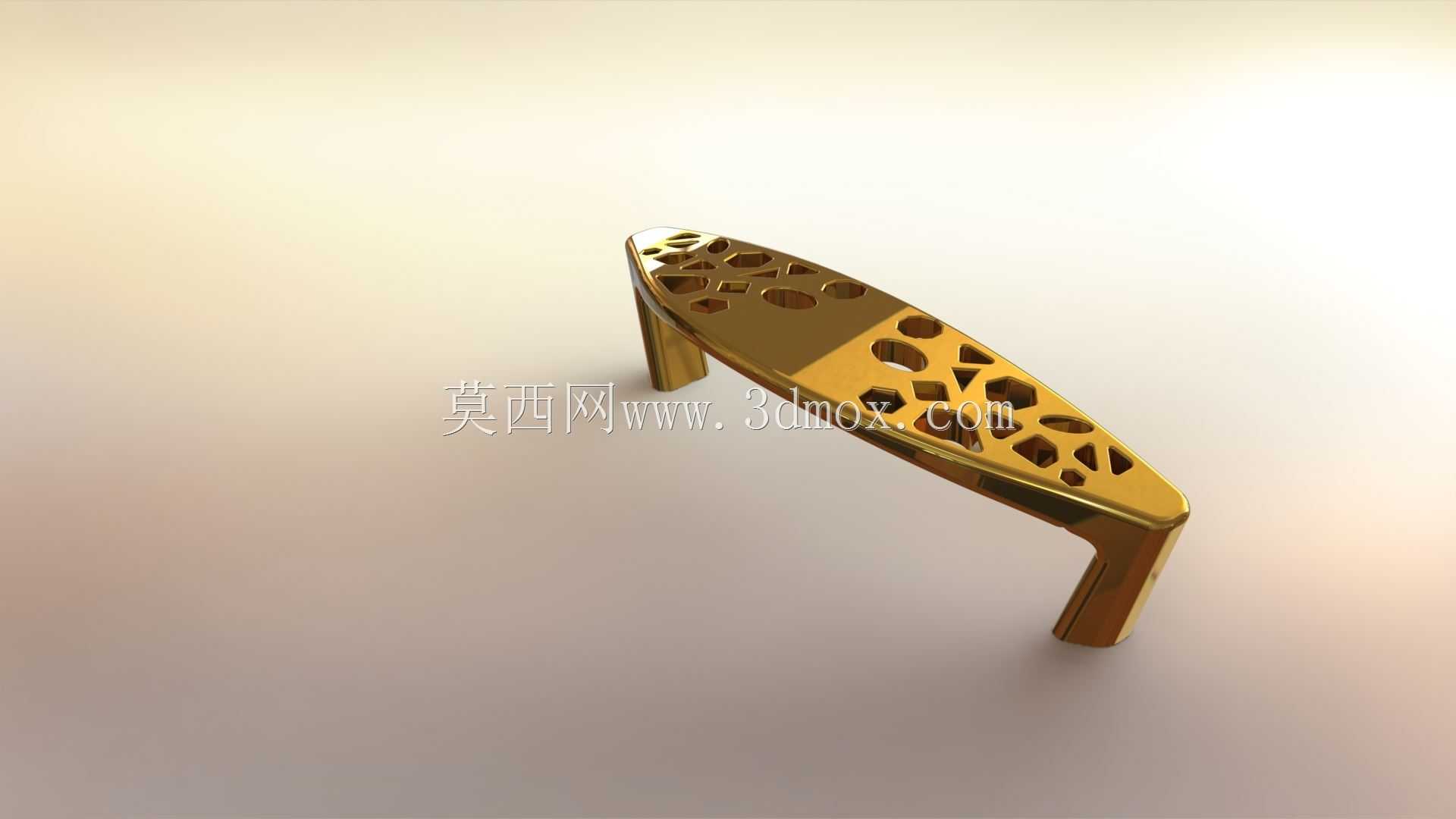

镂空艺术款金色家具抽屉拉手结构设计

日常做家具结构配套设计时，拉手这类小部件往往最容易被忽略，但实际落地时，它既承担基础的抽拉开合施力功能，又直接影响柜体外观的整体质感，这次做的这款镂空造型拉手，最初是针对轻奢风定制柜体的配套需求开发的。先从实际安装场景说，这类拉手主要适配18mm厚度的常规板式抽屉面板、衣柜柜门，两个安装支脚的中心距是按照市面通用的128mm孔位标准做的，安装时不需要在板材上额外重新打孔，直接匹配现有成品家具的预装孔位就能固定，支脚的贴合面做了1.5mm深度的沉台设计，安装后底座和板材表面完全贴合，不会出现边缘翘缝、积灰的问题，支脚末端的螺纹孔深度做了8mm，配套M4规格的机丝螺丝从板材背面锁紧，锁固后不会出现滑牙、拉手松动的情况，哪怕是高频使用的厨房抽屉、衣柜抽屉，长期反复抽拉也不会出现结构松脱。

从功能特性上看，这款拉手的握持段做了12mm的圆弧过渡处理，人手抓握时指腹贴合的位置没有尖锐棱角，施力抽拉的时候不会硌手，镂空的结构并不是单纯为了做外观装饰，整个握持段的壁厚均匀控制在2.5mm，镂空的孔洞排布是顺着拉手的长条形轮廓做的不规则几何形状，既减轻了整体的零件重量，又避免了实心结构压铸时容易出现的内部缩孔、表面缩水的工艺缺陷，同时镂空的缝隙宽度控制在6mm以上，日常清洁的时候用抹布就能直接擦到缝隙内部，不会像密集细孔的造型那样容易卡灰、藏污，打理难度低很多。表面做的金色饰面是采用的真空镀工艺，镀层厚度控制在0.08mm左右，耐磨性能满足日常使用的摩擦要求，不会因为长期抓握出现镀层脱落、露底的问题，饰面的光泽度做的是半哑光金的效果，不会像亮面金那样容易留下指纹、水渍，日常使用中能长时间保持外观整洁。

设计思路上，最初的方案是做普通的长条形实心拉手，打样后发现整体质感偏笨重，和轻奢风柜体的轻盈感不匹配，后来调整为镂空结构的时候，特意做了受力仿真校核，在握持段施加150N的垂直向下拉力时，整体的最大变形量不到0.1mm，完全满足日常使用的强度要求，不会因为镂空就出现结构强度不足、受力断裂的问题。拉手的整体长度控制在160mm，宽度32mm，突出板材表面的高度是28mm，这个突出高度既保证了人手抓握时有足够的操作空间，不会出现手指卡到柜门面板的情况，又不会因为突出过高导致日常走动时磕碰勾挂，适配卧室衣柜、厨房抽屉、书房书柜、卫浴柜等多种场景的使用需求，不管是搭配原木色板材、白色烤漆板材还是深灰色的饰面板，金色的饰面都能起到不错的装饰点缀效果，不会和柜体风格产生冲突。

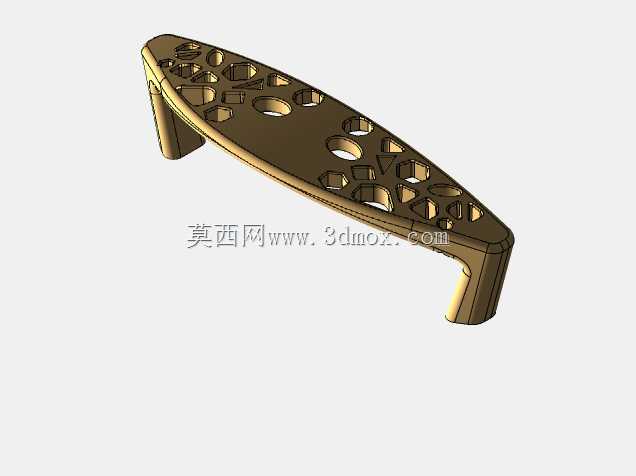

实际选型适配的时候，需要注意安装位置的预留空间，比如做对开门柜门的时候，两个相邻柜门的拉手安装位置要预留至少5mm的间隙，避免开关门的时候两个拉手出现碰撞干涉；如果是用在抽屉上，要确认抽屉面板的厚度不小于16mm，避免安装螺丝穿透面板影响正面外观。另外这款拉手的两个安装支脚是和主体一体压铸成型的，没有额外的拼接焊缝，整体结构的一致性更好，长期使用不会出现支脚和主体断裂分离的问题，相比组装式的拉手结构可靠性更高。做三维建模的时候，特意把所有的圆角过渡、壁厚均匀性都做了工艺校核，确保后续压铸生产的时候能顺利脱模，不需要做额外的后期打磨修整，零件的拔模斜度统一做了1.5度，既满足压铸生产的工艺要求，又不会影响外观的整体线条流畅度。
