重卡车厢用金属铰接铰链结构设计

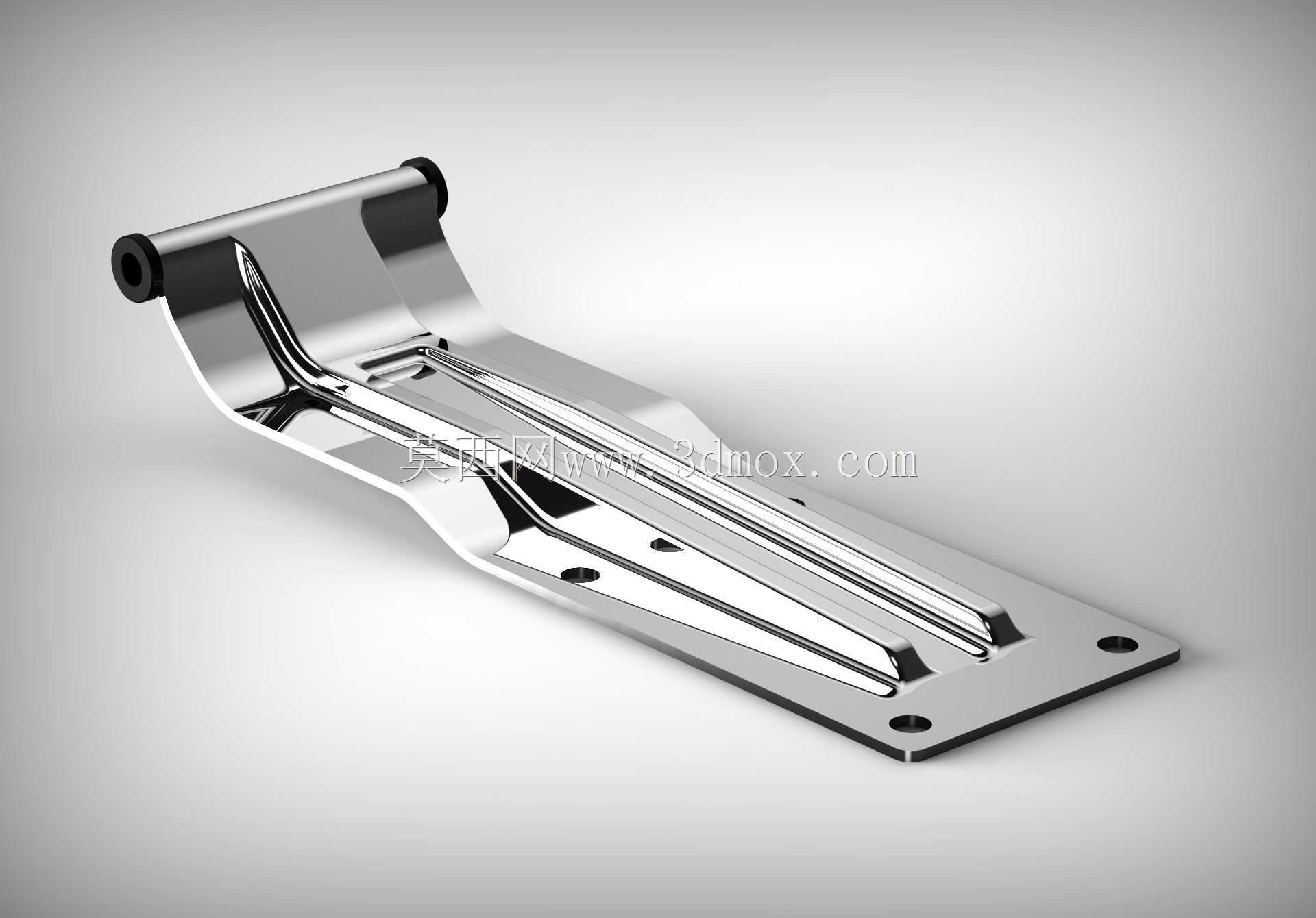

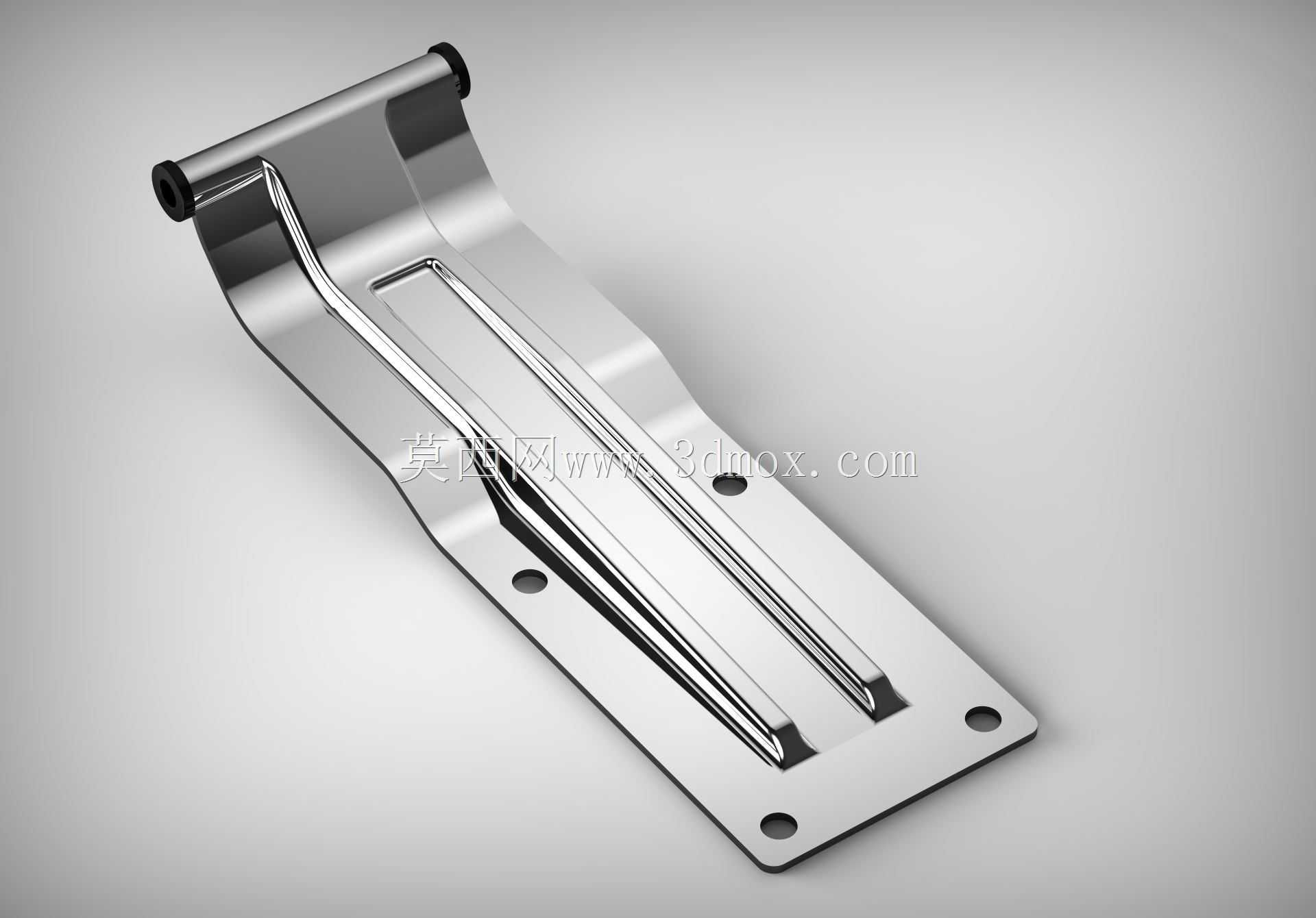

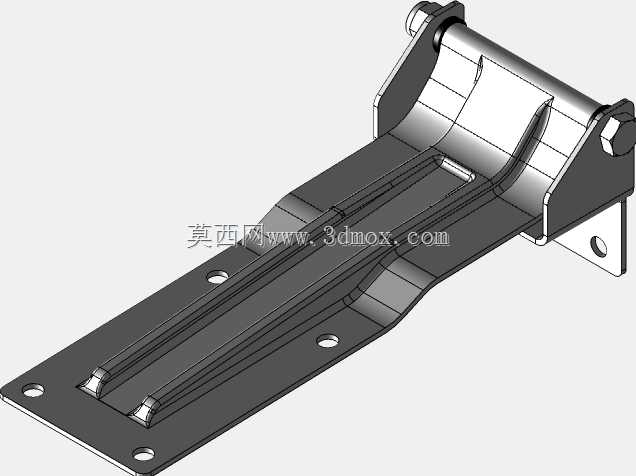

这款铰链主要应用于重型载货卡车的车厢侧栏板、后栏板与车架主体的铰接部位，是实现栏板翻转开合的核心受力构件，日常工况下需要承受栏板自重、装载货物侧压力以及车辆行驶过程中传递的颠簸振动载荷，在自卸类卡车、栏板货运卡车的车厢结构中属于高频使用的易损受力件，设计阶段需要充分考虑长期交变载荷下的结构强度与抗疲劳性能。从结构功能来看，该铰链一端通过带安装孔的平板底座固定在车厢车架的纵梁或边梁上，底座上的四个通孔匹配标准螺栓规格，安装时可直接贴合在型材表面完成紧固，无需额外加工复杂的配合面；另一端的卷圆轴套结构用于穿装铰接销轴，轴套内部预留了足够的润滑脂存储间隙，可在长期开合过程中减少销轴与轴套的磨损，降低转动阻力。中间的弯折成型主体采用一体化冲压折弯工艺制作，主体表面设置的两道纵向加强筋，是在不增加板材整体厚度的前提下，提升构件纵向抗弯折能力的关键设计，当栏板处于关闭锁止状态时，货物对栏板的侧向推力会通过栏板传递到铰链上，加强筋结构可有效分散应力集中点，避免板材在长期受力后出现形变开裂。设计过程中首先要确认安装边界尺寸：底座平板的安装孔位间距需要匹配主流重卡车架边梁的标准孔距，避免安装时出现孔位错位需要现场扩孔的问题；卷圆轴套的内径尺寸要适配通用规格的铰接销轴，保证配件的通用性，降低后期维修更换的配件匹配难度；整体的弯折角度需要匹配栏板完全开启后的翻转角度，避免栏板下放时铰链与车架其他部件出现运动干涉。从实际使用场景出发，该铰链的转动行程需要满足栏板从垂直关闭状态向下翻转至水平甚至略向下倾斜的角度，方便装卸货物时人员操作以及货物的搬运，同时在关闭状态下，铰链的贴合面需要与栏板、车架的安装面完全贴合，不存在装配间隙，避免车辆行驶过程中栏板出现晃动异响。板材选型上采用高强度冷轧钢板冲压成型，表面做镀铬防锈处理，可适应户外雨雪、扬尘等复杂作业环境，减少锈蚀卡滞的概率；卷圆部位的接缝处采用满焊工艺处理，保证轴套部分的承重能力，避免重载情况下轴套开裂脱焊。在建模过程中需要重点关注折弯处的圆角处理，折弯半径过小会导致冲压过程中板材出现应力集中甚至开裂，折弯半径过大则会影响装配贴合精度；安装孔的位置公差需要控制在合理范围内，保证同批次构件的互换性，不需要现场配钻即可完成装配。另外，铰链主体的弯折弧度设计兼顾了结构强度与避让需求，当栏板翻转时，弯折的曲面结构可以避开车架上的凸起铆钉、螺栓头，保证整个开合过程顺畅无卡滞，不会出现构件之间的剐蹭磨损。
