两级传动式制冷设备专用铰链结构

做制冷设备结构设计快十二年，经手的冷柜、冷库门、商用冷藏柜铰链选型和改型不下百种，这次的两级铰链结构，是针对厚保温层制冷设备门体开合痛点做的优化结构，和普通单轴铰链的应用边界差异非常明显。先从实际应用场景说，常规单轴铰链用在40mm以下厚度的门板上问题不大，但制冷设备的门体因为要填充聚氨酯保温层，厚度普遍在60-100mm，部分低温速冻柜的门厚甚至能到120mm，用普通单轴铰链的话，开门时门体内侧边缘会和门框发生剐蹭，要么被迫加大门框和门体的预留间隙，直接导致冷量泄漏、保温层结露，要么就得把门的开合角度限制在90度以内，存取物料的时候非常不方便，尤其是后厨用的商用冷藏柜，经常要推进推出食材周转架，门开不到120度以上根本没法操作。

这个两级铰链的核心功能，就是通过两段不同转轴的联动，实现门体开启过程中的先外移再转动的动作轨迹，从根源上避开厚门体的开合干涉问题。具体来说，第一级转轴靠近门框安装侧，开门初始阶段，门体先沿着第一级转轴向外平移出15-20mm的距离，刚好让出门体内侧的保温层厚度余量，之后第二级转轴开始工作，带着门体完成大角度转动，全程门体内边缘和门框的间隙始终保持在3mm以上，既不会剐蹭，也不需要留过大的密封间隙，能配合门封条实现更好的密封效果。

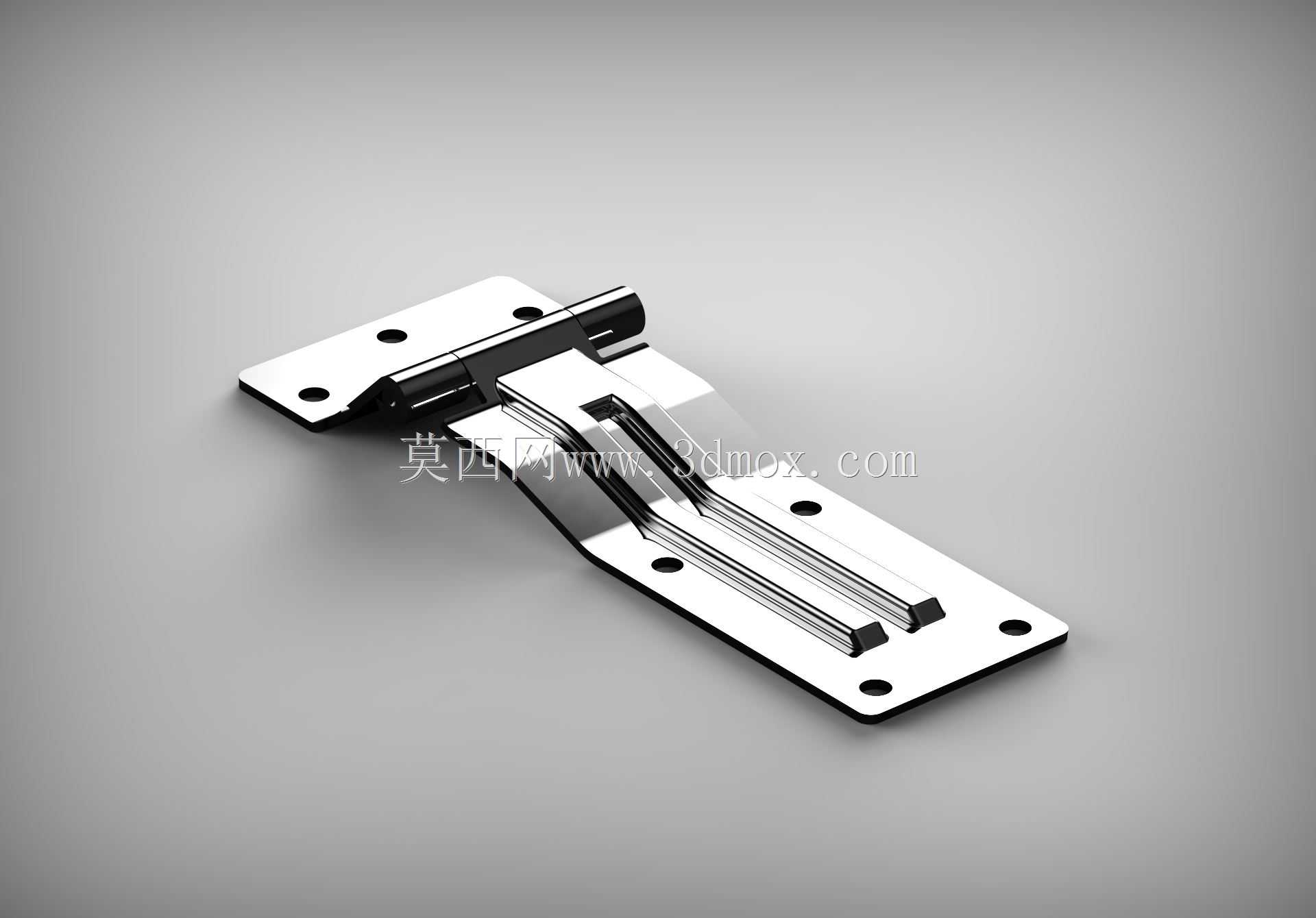

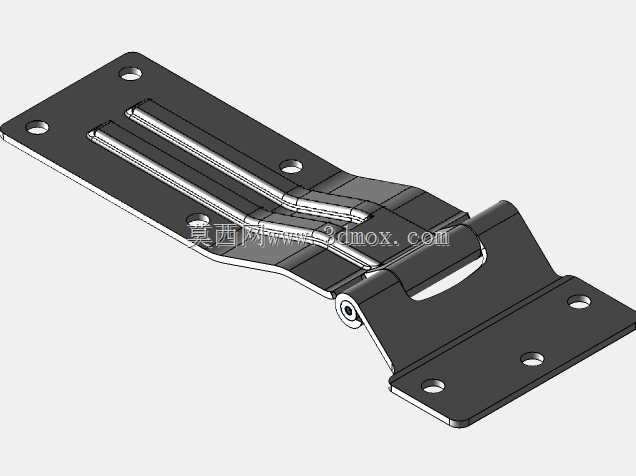

从设计思路上拆解，这个铰链的两块安装板分别对应门框和门体的安装面，靠近门框的安装板上开有三个沉头安装孔，孔位间距是按照制冷设备常用的1.5mm厚冷轧钢门框型材的安装基准做的，适配M5的沉头螺丝，安装后螺丝头完全沉入板内，不会突出刮碰密封胶条；靠近门体的安装板更长，开有四个沉头安装孔，因为门体侧的受力更大，多一个固定点能分散长期开合带来的应力，避免门板下垂。两块安装板之间的联动结构采用叠片式冲压结构，没有额外的销轴衬套外露，所有转动配合面都做了0.1mm的间隙配合，表面做镀锌钝化处理，能适应制冷设备周边偶尔结露的高湿度环境，不会轻易生锈卡滞。

再讲安装边界的尺寸参数，这个铰链闭合状态下的总厚度是12mm，安装时门框侧的安装面需要预留出38mm的高度方向空间，门体侧的安装面需要预留出112mm的长度方向空间，两个安装板的平面度公差控制在0.1mm以内，安装时不需要额外做垫片调整，只要把安装面对齐锁死螺丝就能保证开合顺畅。转动角度方面，最大开合角度能到165度，完全满足商用制冷设备的开门需求，而且在90度位置有轻微的阻尼卡位，门开到这个位置的时候不会自动回弹关门，操作人员临时取放物料的时候不用特意扶门。

实际选型的时候要注意，这个铰链的单副承重是25kg，常规单门冷藏柜用上下两副就足够，要是门体宽度超过800mm或者门厚超过100mm，建议在中间再加装一副，避免长期使用后门板变形下垂。和普通铰链相比，这种两级结构的铰链不需要在门框上开避让槽，安装工序更简单，而且密封间隙更小，能有效降低冷量损耗，对于制冷设备来说，长期使用下来的能耗优势非常明显。另外这个结构的转动部件都在铰链内部，没有外露的弹簧或者连杆，日常清洁的时候没有卫生死角，很适合对卫生要求高的餐饮后厨、食品加工车间用的制冷设备。建模的时候要注意两个转轴的相对位置公差，要是两个轴的中心距偏差超过0.2mm，就会出现开门卡顿或者轨迹偏移的问题，配合面的粗糙度要达到Ra1.6，不然长期开合磨损后会出现松动异响。
