Pololu19比1金属齿轮减速电机37Dx52L款

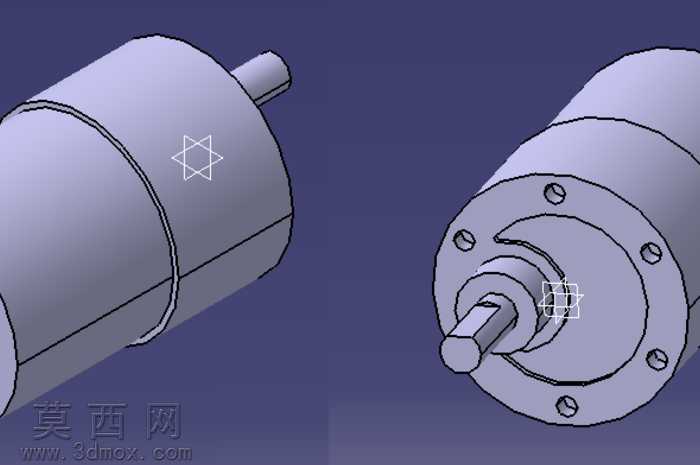

本模型为Pololu规格19:1传动比的金属齿轮减速电机，整体尺寸为直径37毫米、轴向总长52毫米，采用三维建模软件完成全参数化结构搭建，建模过程严格遵循实物的尺寸比例与装配逻辑，完整还原了产品的内外结构特征。模型构建阶段首先完成输出轴的特征绘制，采用拉伸、倒角命令制作带扁位的金属输出轴，还原轴端的装配定位结构，保证与外接负载的配合精度；随后搭建减速箱端盖结构，通过圆周阵列命令完成端盖上6个安装孔的均匀排布，还原端盖与减速箱体的止口配合结构，清晰呈现螺栓连接的装配位置。减速箱内部的金属齿轮组采用渐开线齿形参数化绘制，严格匹配19:1的减速比传动逻辑，每一级齿轮的模数、齿数、齿厚参数均经过传动比校验，齿轮间的啮合间隙按照实际装配公差设置，还原金属齿轮传动的结构特性。电机主体的圆柱机壳采用薄壁拉伸特征制作，还原机壳表面的合模线与装配接缝细节，机壳与减速箱端盖的配合台阶结构完整呈现，保证整体装配的同轴度。模型渲染阶段采用金属材质赋予齿轮、输出轴、安装螺栓等金属部件，还原金属零件的哑光金属质感，机壳部分采用深色哑光工程塑料材质，区分不同部件的材质属性，通过环境光遮蔽效果突出零件间的装配层次，清晰展现产品的结构细节。设计过程中重点考量了产品的装配合理性，所有零件的配合面均设置了合理的装配公差，避免出现结构干涉问题，同时省略了编码器相关结构，精准匹配该款无编码器减速电机的产品特征，模型可用于传动结构演示、机构装配仿真、产品选型参考等场景，完整呈现了微型金属齿轮减速电机的结构特点与传动逻辑。
