双工位袋口自动折边缝纫生产线

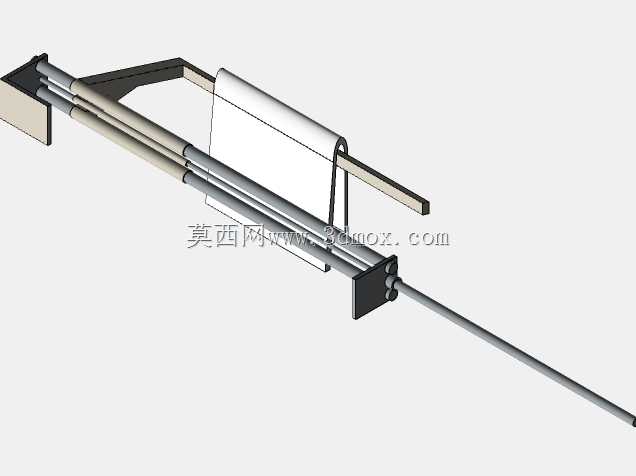

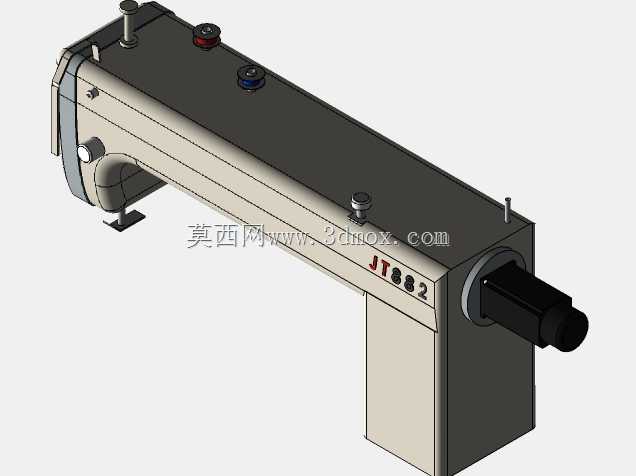

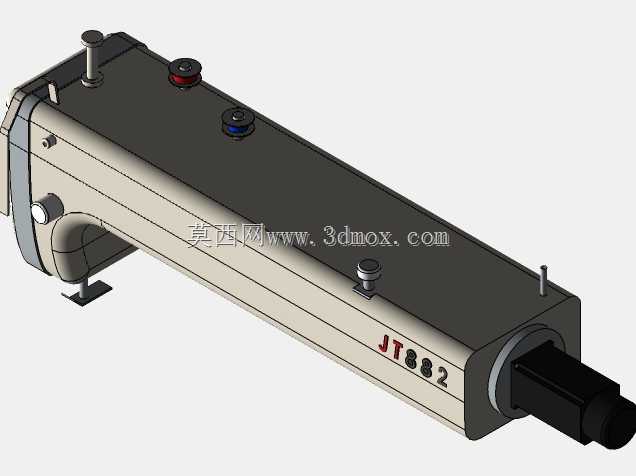

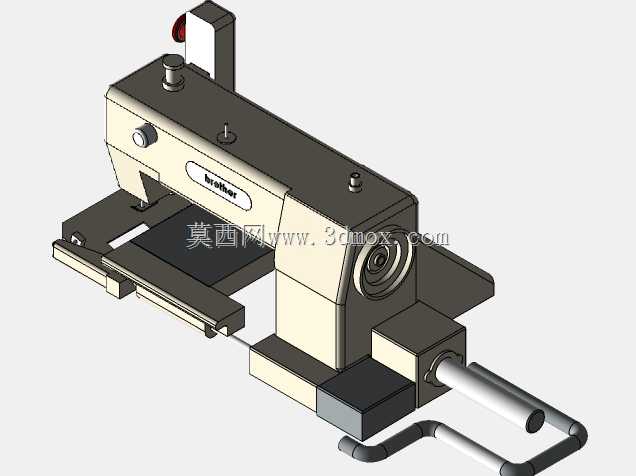

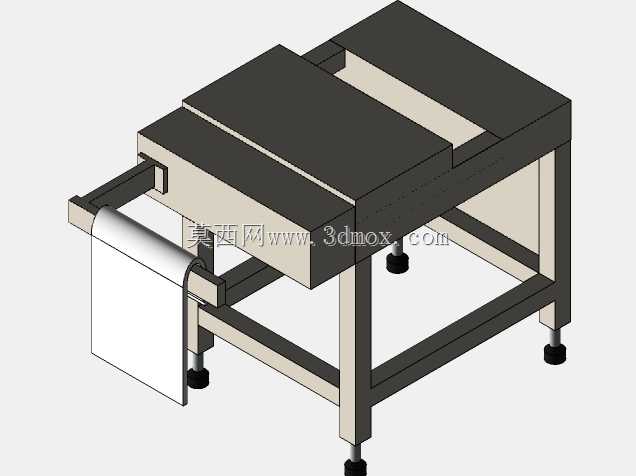

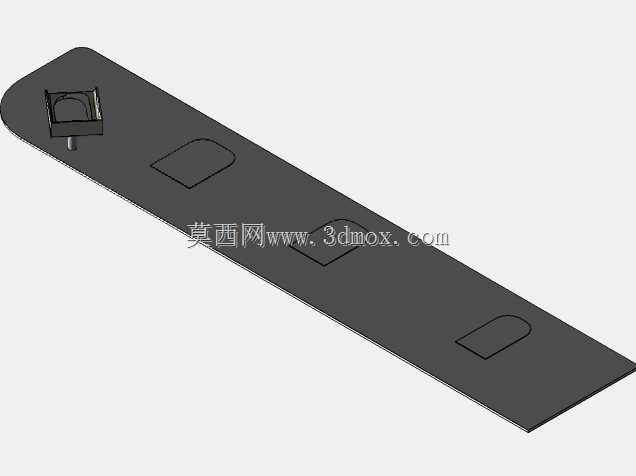

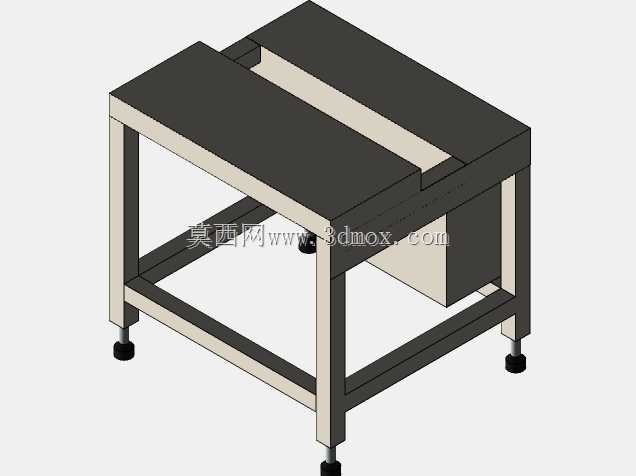

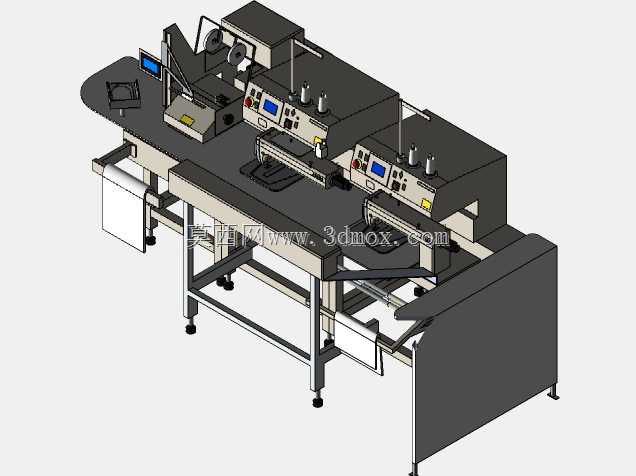

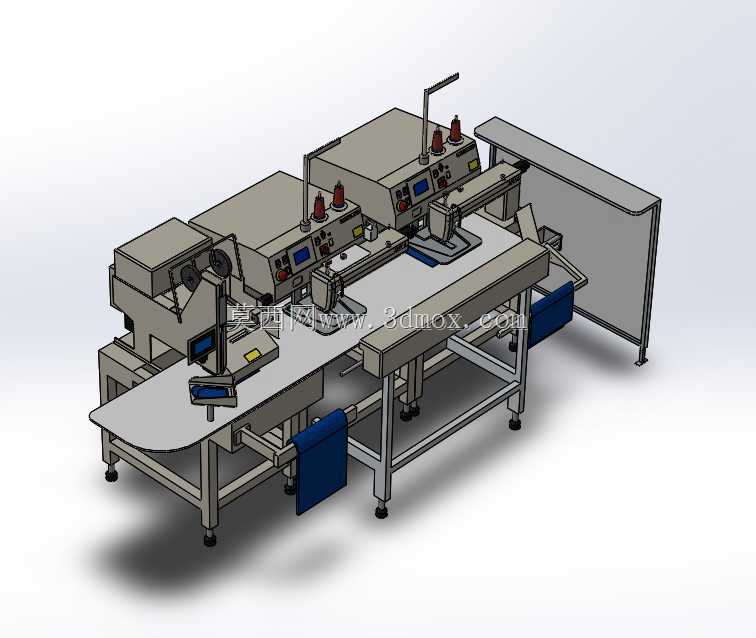

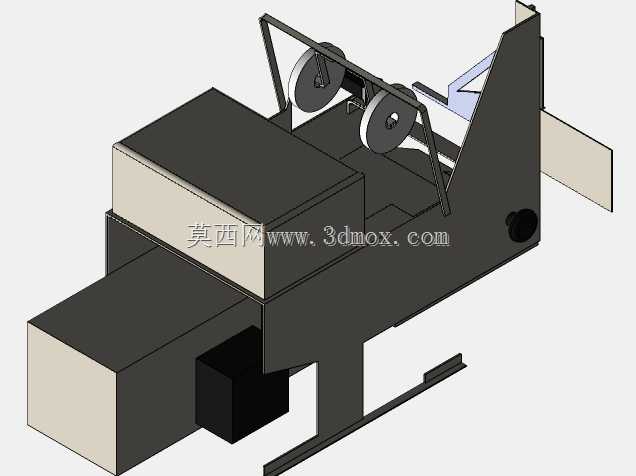

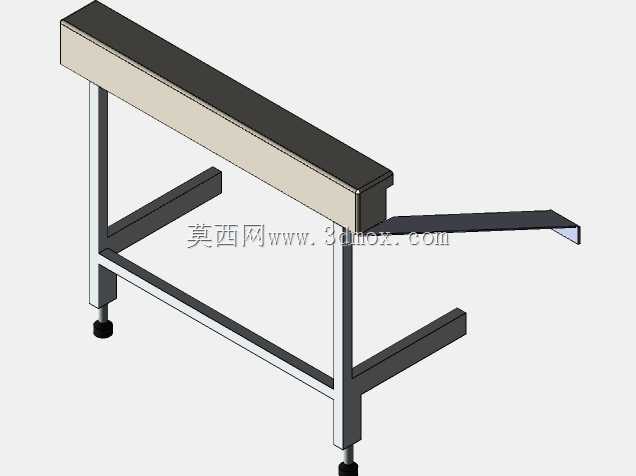

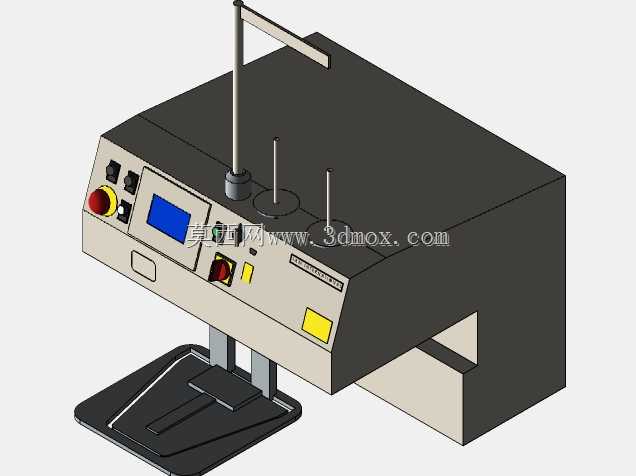

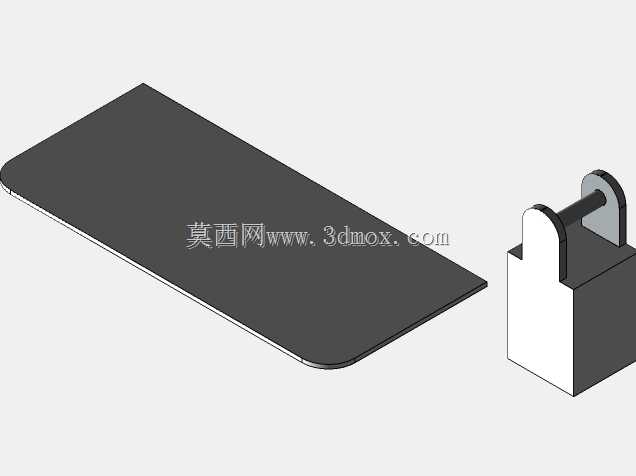

这套设备主要面向编织袋、纸袋等软质包装袋的生产加工场景，布置在包装袋制袋工序的末端工位，衔接上游的裁切、印刷工序，下游直接对接码垛收集工位，可适配不同幅宽、不同厚度的包装袋袋口折边缝纫作业，替代传统人工折边、手动送料缝纫的低效作业模式，在粮油包装、建材包装、化工原料包装的制袋车间应用广泛。设备整体采用长条形直线布局，核心作业段为两组平行布置的缝纫机头单元，搭配贯穿全线的皮带输送机构，输送线的进料端做了圆弧导边处理，避免软质袋体在进料时出现卡滞、刮边的问题，输送线的带面高度匹配人工上料或者上游自动送料机构的出料高度，安装时需预留两侧各800mm的操作维护空间，设备总长度控制在3.2米左右，宽度1.4米，作业面高度为850mm，符合常规车间作业的人机工程尺寸要求，底部采用可调脚杯支撑，可适应地面存在30mm以内的高度差，调平后设备整体水平度误差控制在1mm/m以内，避免输送带走偏、缝纫位置偏移的问题。两组缝纫单元均采用独立的升降调节结构，可根据袋口的折边宽度要求，调整缝纫机头距离输送面的高度，以及机头与侧边定位挡板的间距，折边机构集成在缝纫机头的进料侧，采用导向折边板配合压轮的结构，当袋体随输送线进入工位时，折边板会自动将袋口的毛边向内翻折指定宽度，压轮同步压住折边位置，避免袋体在输送过程中出现折边回弹、错位的问题，缝纫机头的针距可根据包装袋的承重要求调整，针对重载包装袋可加大针距提升缝纫强度，轻载薄型袋可缩小针距保证封口密封性。设备的出料侧设置了倾斜导料板，完成缝纫的袋体顺着导料板滑入下方的收集筐或者对接的输送带上，导料板的角度可根据下游收集设备的高度调整，避免袋体滑落时出现褶皱、堆叠。在安全防护设计上，缝纫机头的作业区域设置了透明防护挡板，既不影响操作人员观察缝纫状态，也能避免操作人员误触运动的针杆、传动皮带，设备的电控柜集成在机架侧方，所有走线均采用线槽封闭布置，避免车间内的粉尘、线头等杂物进入线路造成短路，传动部分的链轮、皮带位置均设置了可拆卸的防护罩，日常维护时只需拆下对应位置的防护罩即可完成润滑、易损件更换作业。设计过程中重点考虑了软质物料输送的定位精度问题，输送线表面采用防滑哑光PVC带，搭配侧边的可调定位导条，导条的间距可根据加工袋体的宽度快速调整，调整时只需松开导条的锁紧手柄，滑动到对应刻度位置后锁紧即可，无需额外工具，适配多规格小批量的生产需求。双工位的设计可实现两种不同规格袋体的同步加工，也可在单工位维护时切换到单工位连续生产，减少设备停机对产线节拍的影响，每个工位的缝纫速度可独立调节，匹配不同厚度袋体的送料速度，避免出现送料过快导致的缝线拉扯、送料过慢导致的生产效率降低问题。机架整体采用工业铝型材搭配钢板焊接的组合结构，承重部分的横梁采用矩形钢管焊接，保证长期运行不会出现形变，外部的护板、安装板采用冷轧钢板折弯成型，表面做喷塑处理，耐车间内的粉尘、轻微腐蚀环境，设备的气源接口设置在机架侧方的集中接气位置，所有气动元件的气管均采用快插接头连接，现场安装时只需接入0.5-0.7MPa的压缩空气即可完成气路对接，电路部分采用航空插头连接，拆分运输后现场组装无需重新接线，降低现场安装的调试难度。
