球头碗接头组装前尺寸自动检测设备

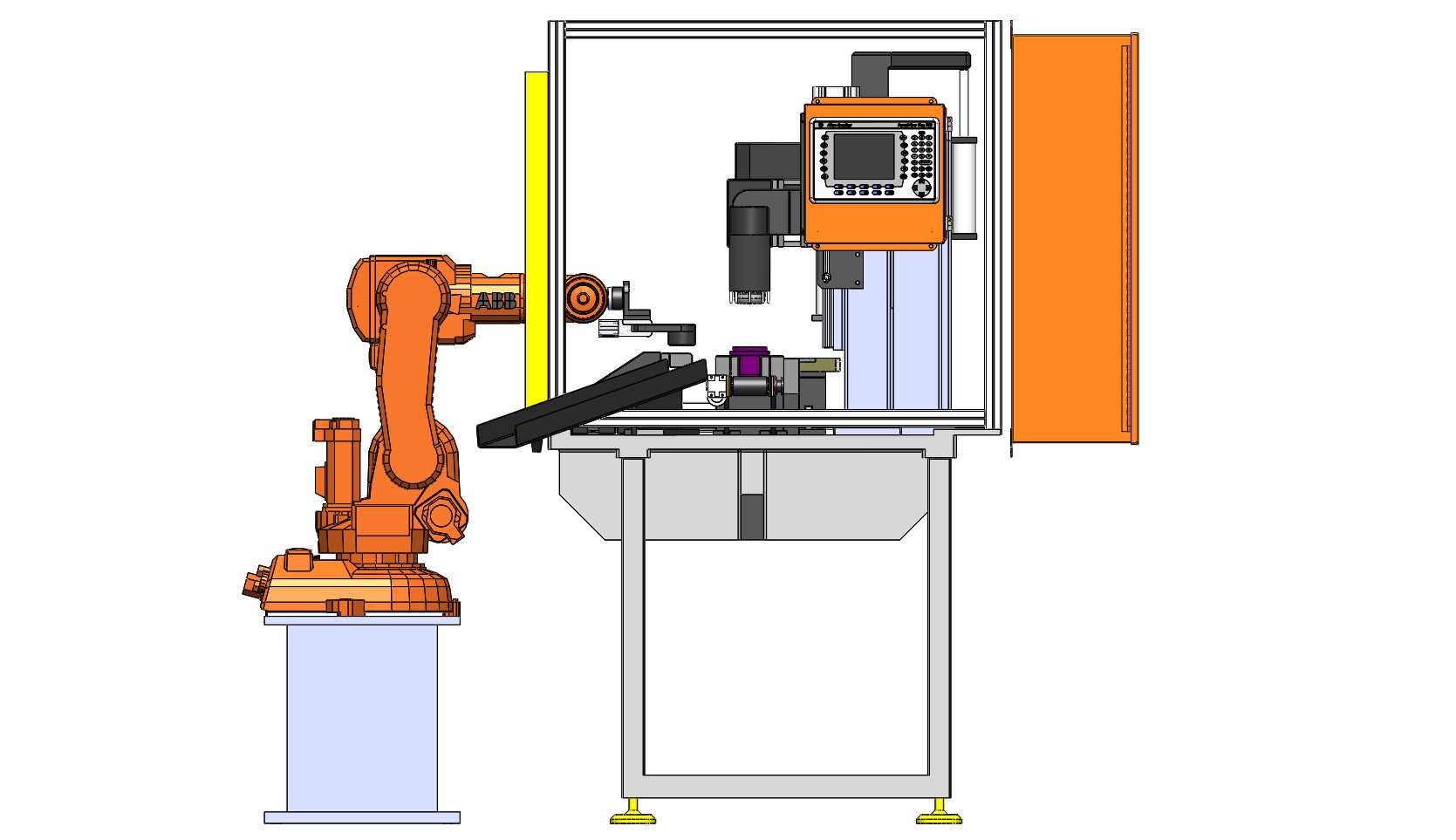

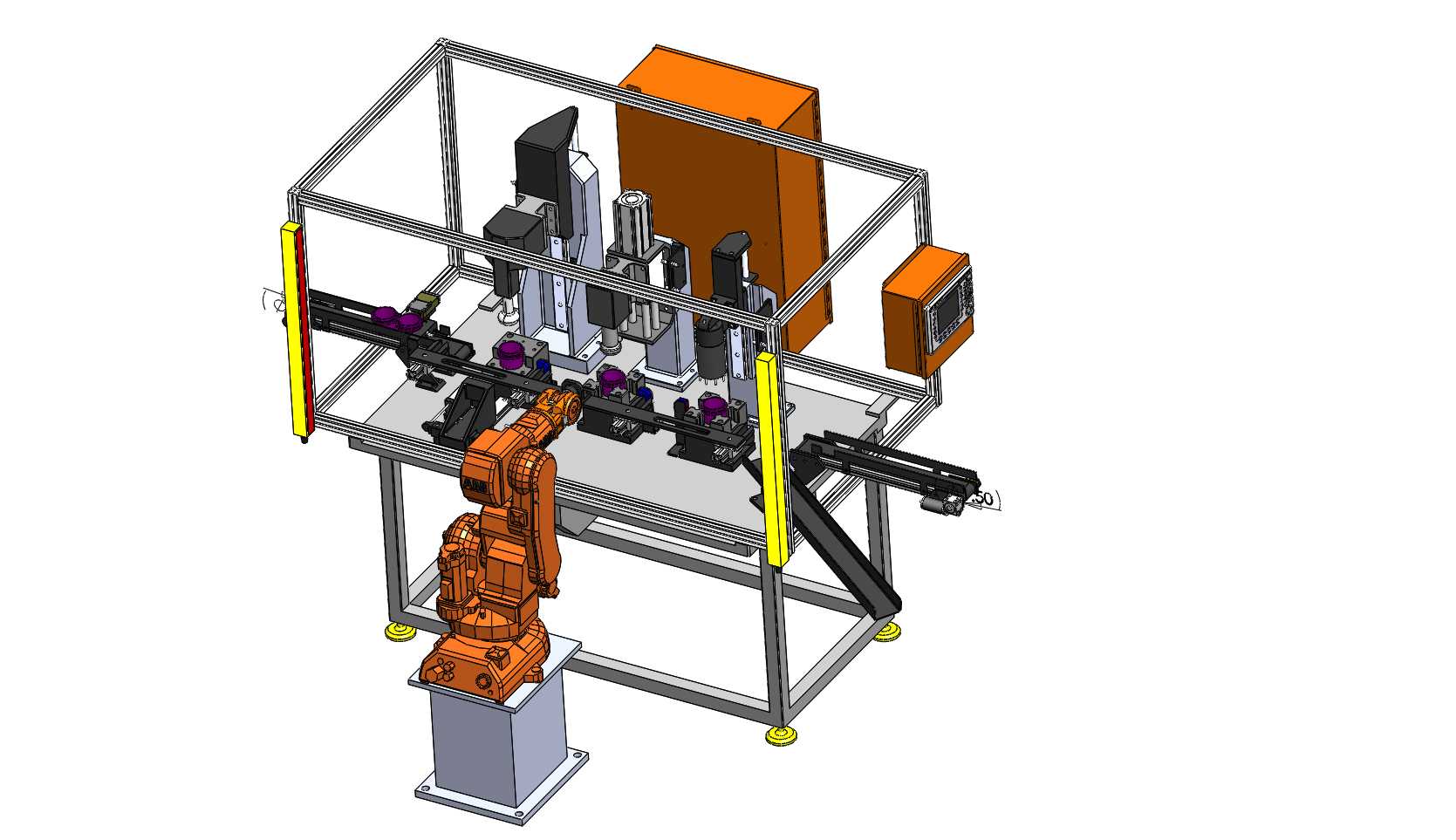

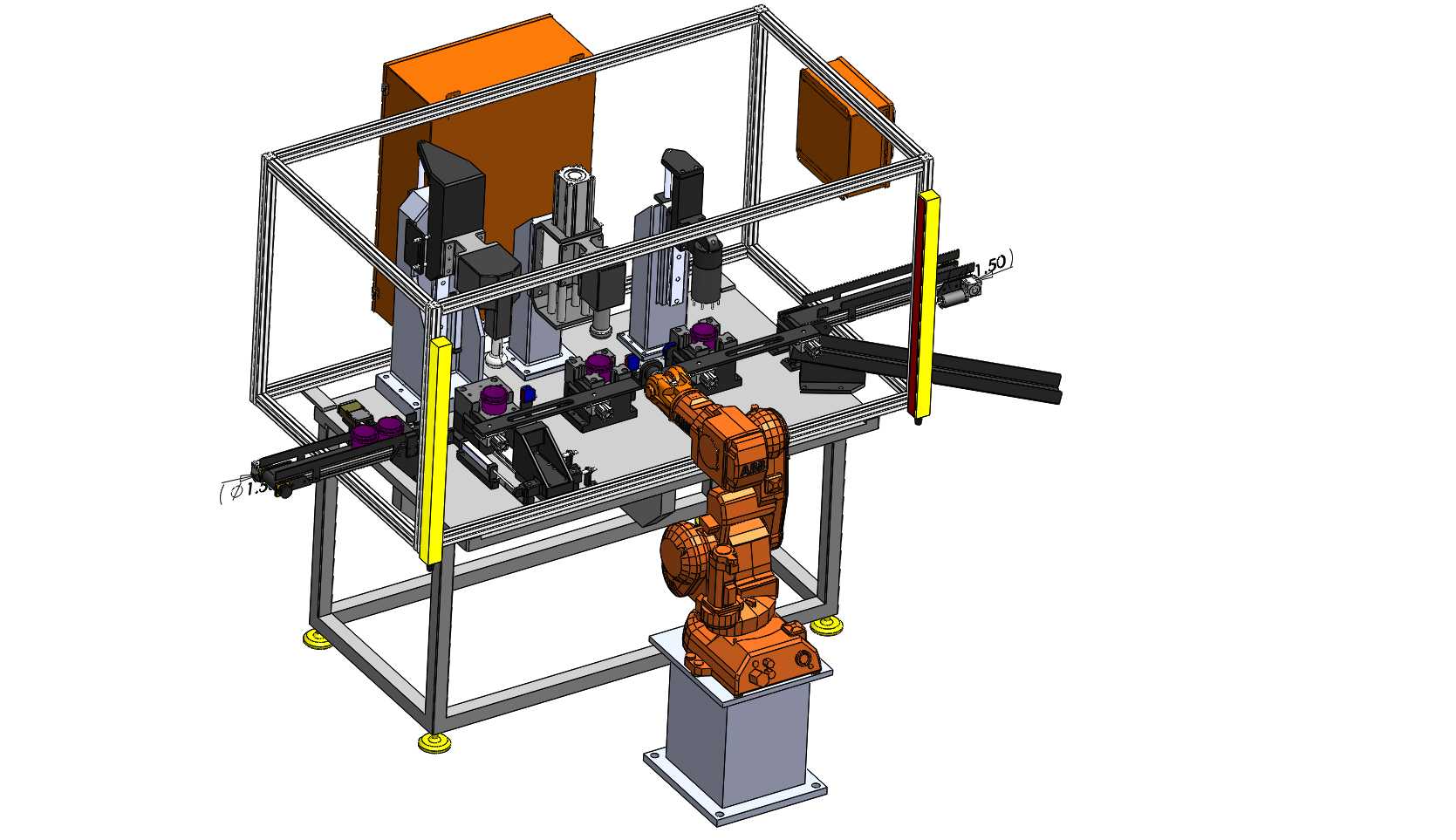

　　这套检测设备主要面向汽车底盘球头类零部件的生产装配环节，部署在球头碗接头压装组装工位的前端，承担来料全尺寸预检的核心工序，避免不合格工件流入后续装配环节造成压装错位、总成报废等问题，在汽车转向拉杆、控制臂球铰总成的生产线上应用十分普遍。设备整体采用铝型材搭建框架主体，底部安装可调脚杯来适配车间地面的不平整，框架四周预留安全光栅的安装位，配合设备侧方的急停按钮构成完整的安全防护回路，操作人员在设备正面上下料时，一旦触发光栅挡光信号，设备所有执行机构会立刻停止动作，避免机械伤害。设备左侧集成六轴工业机器人，负责完成待检工件的上下料转运，机器人末端配备适配球头碗外形的夹爪，可精准抓取工件放置到检测工位的定位夹具上，

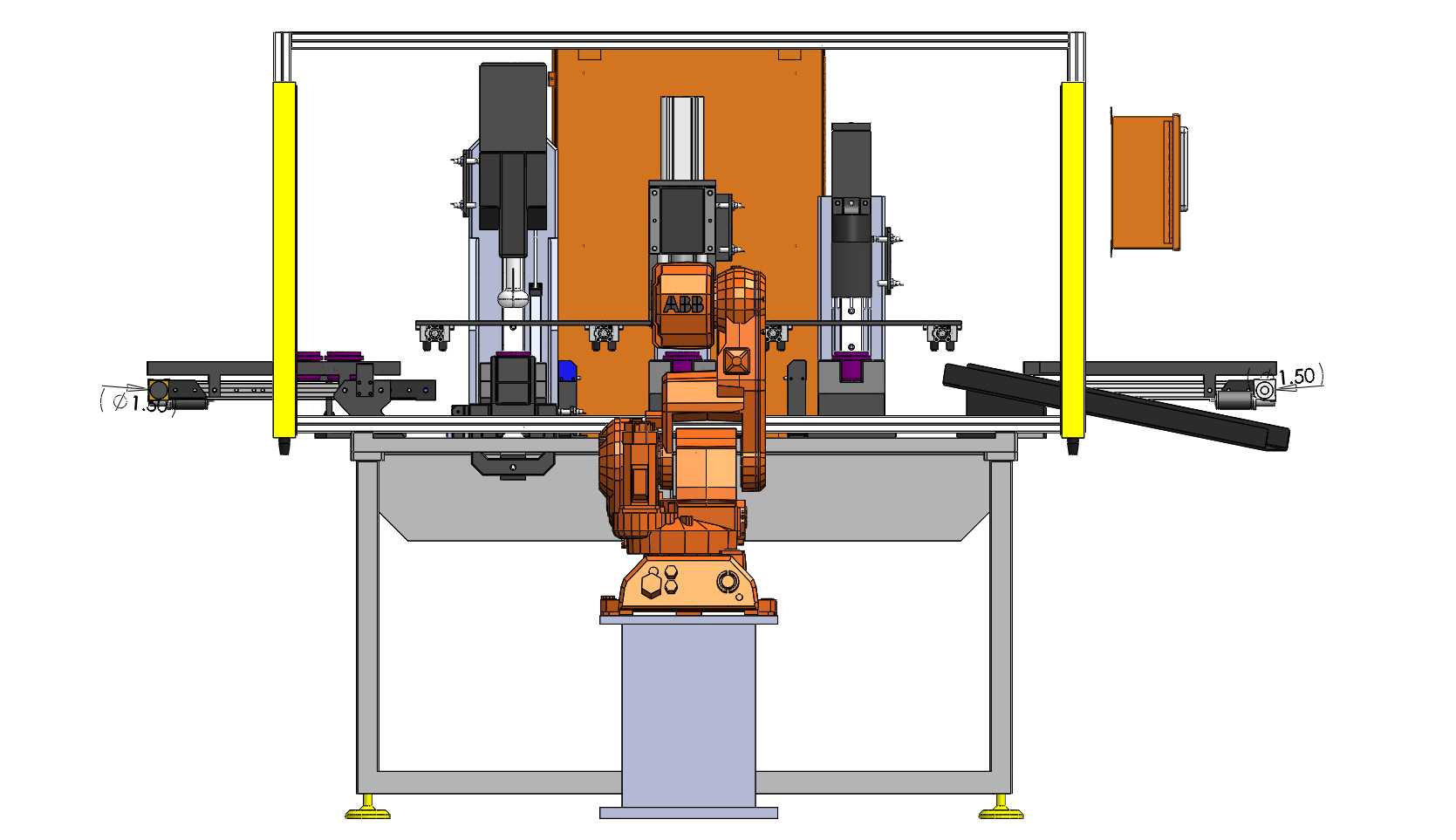

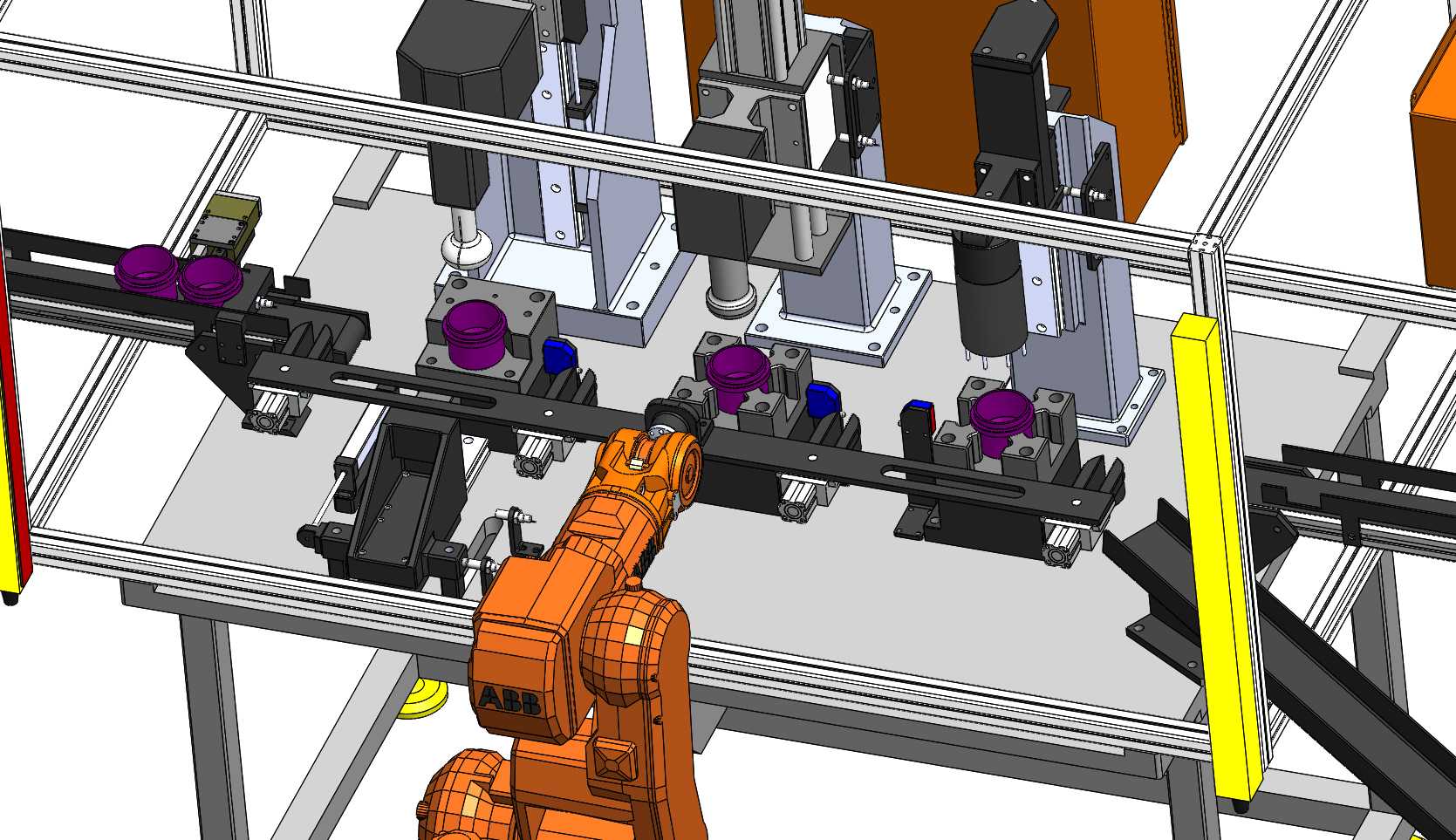

　　检测完成后根据检测结果将工件分流到合格料道与不合格品收纳盒，相比人工上下料的检测工位，这套配置可实现24小时连续作业，检测节拍稳定在每件12秒左右，完全匹配球头接头总成装配线的生产节拍。检测工位采用多工位并列布局，每个工位对应不同的尺寸检测项，分别检测球头的球面直径、碗座的内孔深度、配合面的同轴度、安装孔位的位置度等关键参数，检测单元集成了接触式位移传感器与气动测量头，接触式测头可精准获取球面的轮廓度数据，气动量仪则针对内孔的微小尺寸公差实现快速测量，所有检测数据会实时传输到设备侧方的触控显示屏中，可直观显示每个尺寸的实测值与公差带的偏差，同时自动存储检测数据，方便后续的质量追溯。设备的气动回路全部布置在台面下方的型材空腔内，

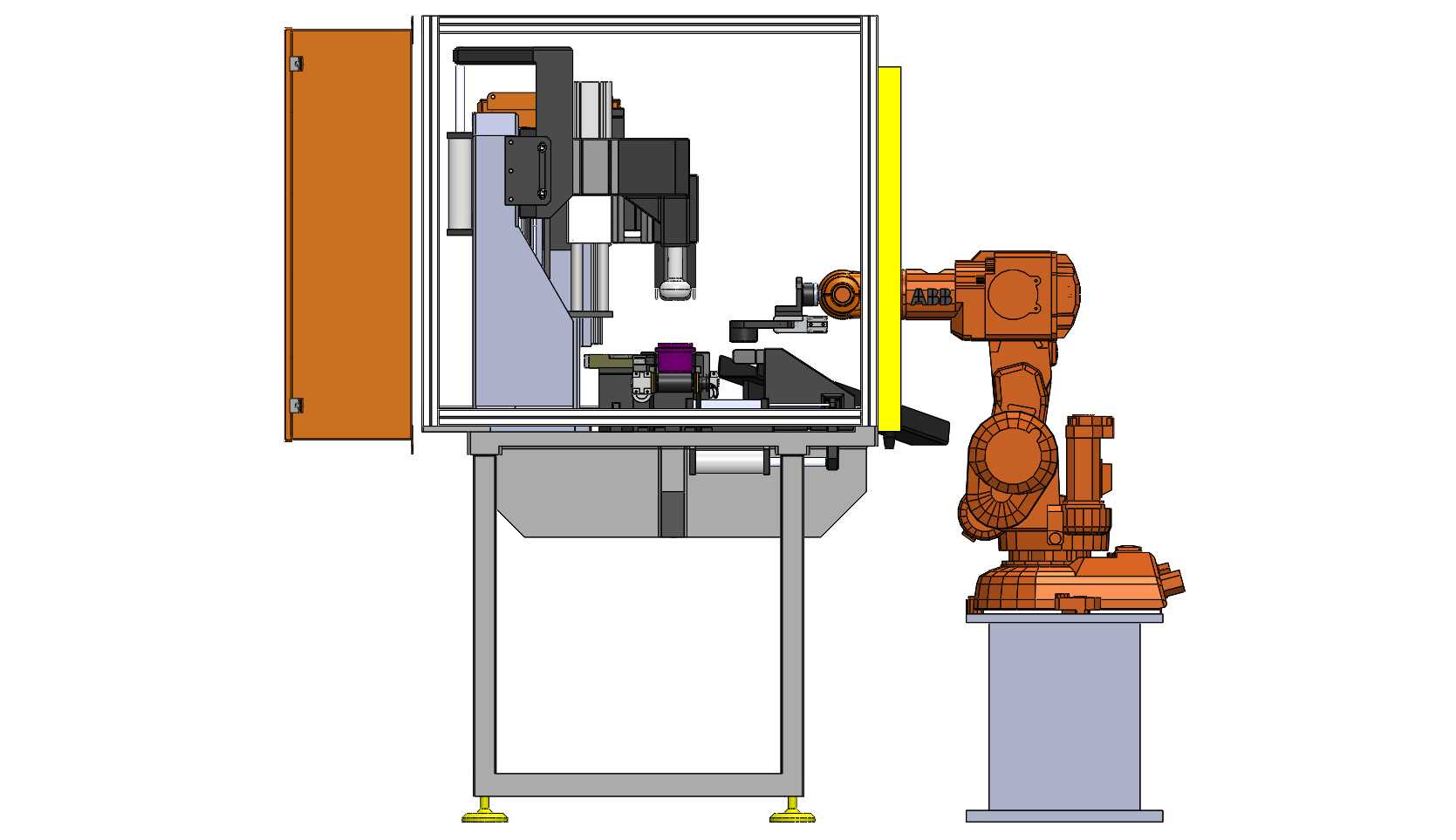

　　走线整齐并预留了维护检修的开口，电气控制柜集成在设备框架的后侧，柜内排布PLC、IO模块、传感器信号放大器等电气元件，柜门上设置电源开关、运行指示灯与故障复位按钮，方便操作人员快速排查设备异常。设计过程中充分考虑了不同规格球头碗的兼容检测需求，检测工位的定位夹具采用快换结构，更换不同型号工件时仅需更换对应的定位块与夹爪指，调整传感器的安装位置即可快速切换生产型号，无需重新搭建设备主体框架，大幅降低了多品种小批量生产场景下的设备投入成本。设备台面的高度设置为850mm，符合人工辅助操作的人机工程学要求，当机器人出现故障需要临时人工上下料时，操作人员无需弯腰即可完成工件取放，框架整体的外围尺寸控制在长1800mm、宽1200mm、

　　高1900mm的范围内，可直接嵌入现有装配线的空余工位，不需要对车间原有生产线布局做大幅调整，设备的气源接口与电源接口全部设置在设备后侧底部，现场安装时仅需接入0.5-0.7MPa的压缩空气与220V交流电源即可完成调试投产，降低了现场部署的施工难度。在检测逻辑的设计上，设备设置了多步到位确认流程，工件放置到定位夹具后首先通过光电传感器确认工件装夹到位，再启动检测程序，避免工件未放正导致的检测数据失真，检测过程中如果出现数据超差，设备会立刻触发声光报警，同时机器人将不合格件分拣到专用的不合格品盒，避免不合格件混入合格品流向下一工序。整套设备的结构设计充分考虑了车间现场的使用环境，所有外露的电气元件都达到IP65以上的防护等级，可适应车间内存在少量切削液、粉尘的工况，设备日常维护仅需定期清洁传感器测头、检查气动管路的密封性、给机器人关节按周期加注润滑脂即可，维护成本较低。
