可调式不锈钢工业合页结构设计

这款不锈钢合页的设计，最初是针对冷链运输设备、户外机柜、工业箱体这类对连接件耐候性、承重稳定性有较高要求的场景做的结构优化，区别于普通民用合页，它在安装适配性、抗形变能力上做了针对性调整。从实际使用场景来看，这类合页常被用在冷藏车侧门、户外电气柜柜门、重型设备检修门、不锈钢厨具舱门这些位置，这些场景要么长期处于高低温交替、高湿度甚至带弱腐蚀的环境，要么需要门扇反复开合数千次不出现松垮、移位，普通冷轧钢合页很容易出现锈蚀、转轴卡滞、安装孔位滑牙的问题，而这款采用不锈钢基材的合页，从材料层面就适配了这类严苛工况。

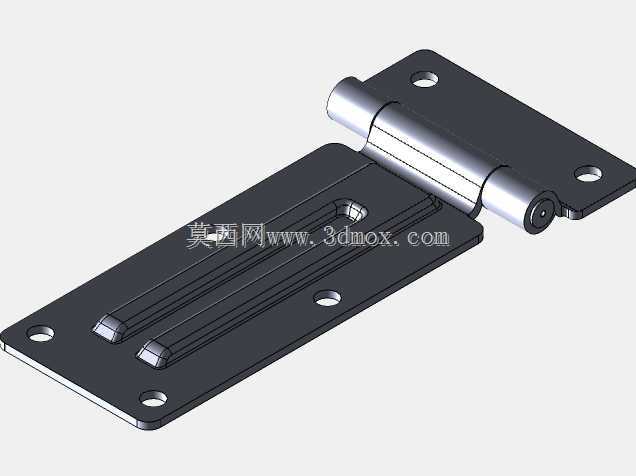

从功能特性上看，它的两个页片做了差异化设计，一侧是常规的固定页片，带两个沉头安装孔，用于和门框或者设备主体框架连接，沉头孔的深度经过匹配计算，安装后螺丝头完全没入页片平面，不会突出刮蹭门扇或者密封胶条；另一侧是可调式活动页片，上面开了两条长条形调节槽，搭配四个沉头安装孔，这个结构是整个设计的核心亮点——在现场安装的时候，不需要完全精准定位门扇的预装位置，拧松固定螺丝后可以沿着长槽方向微调门扇的上下、前后位置，抵消框架焊接变形、安装面平面度误差带来的装配间隙问题，尤其是冷链设备的门体需要和门框上的密封胶条完全贴合才能保证保温效果，这个可调结构能让现场安装调试的效率提升不少，不用反复扩孔或者加垫片调整。

转轴部分采用的是卷边包轴结构，两个页片的轴套部分是一体冲压卷圆成型的，不是焊接拼接的结构，这样的设计避免了焊接位置应力集中、长期开合断裂的问题，轴套内部预留了微小的配合间隙，既保证转动顺畅不会卡滞，又不会出现径向窜动导致门扇下垂的问题，转轴的两端做了收边处理，不会出现转轴脱出的情况，长期使用不需要额外加注润滑脂，不锈钢自身的耐磨特性就能满足数万次开合的使用要求。

设计过程中首先考虑的是安装边界的适配性，固定页片的安装孔距是按照工业箱体常用的25mm、30mm通用安装模数做的，能直接替换市面上同规格的老式合页，不需要在原有框架上重新打孔；活动页片的调节行程留了8mm的余量，足够覆盖现场安装的大部分误差范围，页片的厚度做了2.5mm的选型，这个厚度既能保证单组合页承重达到40kg以上，满足一般工业门体的承重要求，又不会因为页片过厚导致门扇和门框之间的间隙过大，影响密封效果。页片的边缘全部做了圆角钝化处理，没有尖锐的冲压毛边，安装和后期维护的时候不会划伤操作人员，表面做了拉丝处理，既保留不锈钢的金属质感，又不容易残留指纹和污渍，在厨卫设备、食品加工设备上使用的时候也能满足卫生清洁的要求。

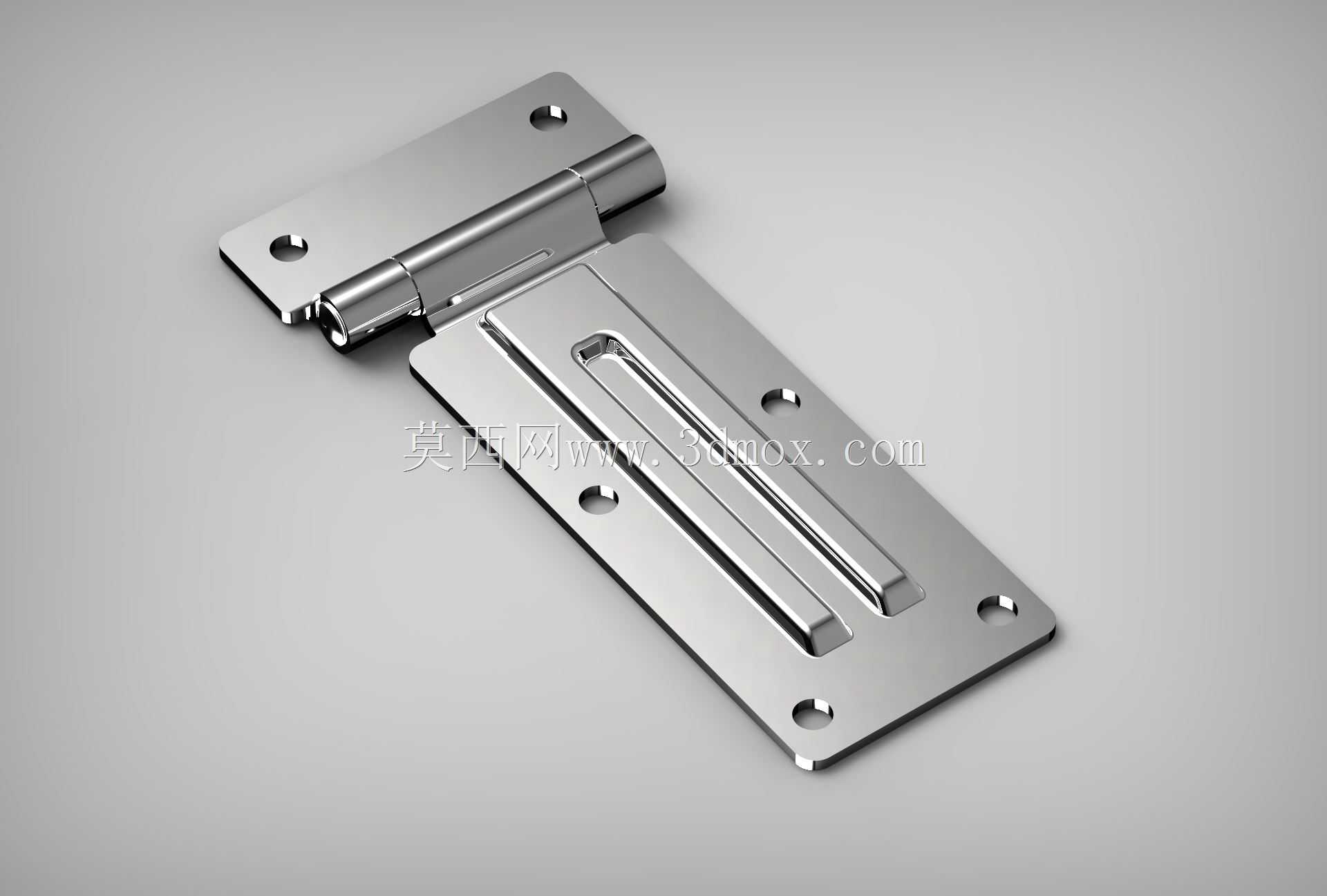

从结构强度校核的角度，建模的时候特意在安装孔位、轴套受力位置做了应力集中的规避，长调节槽的两端做了圆弧过渡，避免槽口端部出现应力裂纹，页片和轴套连接的位置做了小的加强压筋，就是页片上那两条凸起的长条结构，不要小看这两道压筋，它能在不增加板材厚度的情况下，把页片的抗弯折强度提升30%以上，当门体出现偏载的时候，页片不会轻易出现弯折变形，导致门扇下垂刮蹭框架。

实际选型的时候，要注意根据门体的重量、宽度选择合页的安装数量，一般宽度在600mm以内的门体装两个合页就能满足要求，宽度超过800mm或者门体重量超过50kg的话，建议在中间位置加装一个合页，分散承重。安装的时候先把固定页片固定在门框上，再把活动页片临时固定在门扇上，调整好门扇的位置和密封间隙之后，再把所有安装螺丝拧紧，不需要额外做焊接固定，后期维护更换的时候只需要拧下螺丝就能替换，维护成本很低。这类合页因为全不锈钢的材质，也能用在船舶设备、户外景观设施这些长期暴露在户外、接触雨水盐雾的场景，不会像镀锌合页那样两三年就出现锈蚀锈穿的问题，使用寿命能达到普通合页的五倍以上。
