履带式单斗液压挖掘机三维设计作品

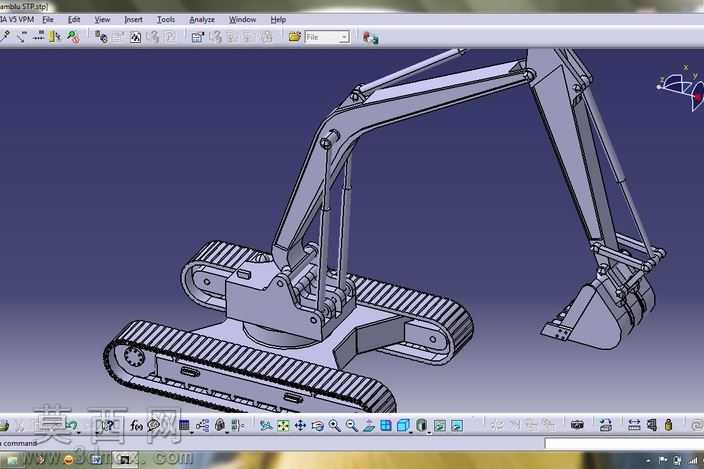

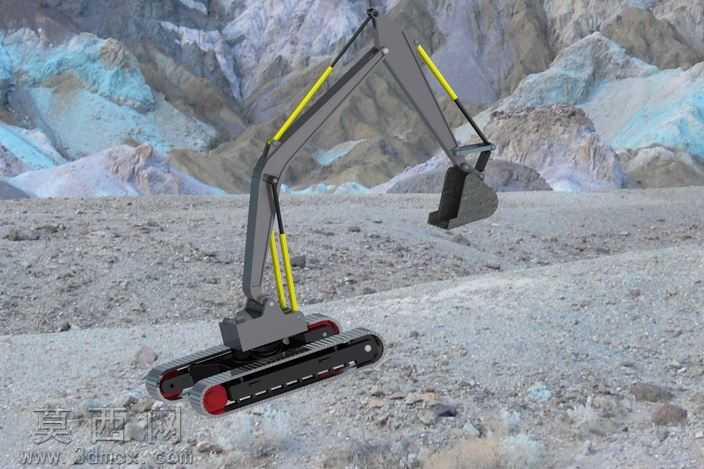

本作品为履带式单斗液压挖掘机的三维建模设计成果，建模过程严格参照真实中型液压挖掘机的结构比例与功能逻辑搭建，整体采用自底向上的建模思路，先完成各独立零部件的参数化建模，再通过装配约束完成整机整合。建模阶段对行走机构进行了精细化还原，包含履带板、驱动轮、导向轮、支重轮与行走架结构，履带板的防滑齿、轮体的安装孔位均按照真实机械加工标准设计，保证行走机构的结构合理性与运动逻辑通顺。上部工作装置部分，还原了动臂、斗杆、铲斗的铰接结构，对三组液压油缸的安装位、活塞杆伸缩行程进行了参数化设定，可模拟真实挖掘作业中动臂升降、斗杆收放、铲斗翻转的连贯动作，各铰接点的配合间隙按照工程机械设计规范预留，避免运动干涉问题。机身回转平台部分，整合了动力舱、驾驶室的基础外形结构，平台与行走机构的回转支承结构做了简化还原，可实现上部机身360度回转的运动模拟。材质与渲染阶段，针对不同部件匹配对应材质属性：履带与结构件采用哑光深灰金属材质，添加细微的磨损颗粒纹理提升真实感；液压油缸的活塞杆采用亮面镀铬金属材质，缸筒采用深黄工业漆材质；铲斗刃口部分添加硬质合金的高反光金属属性，模拟斗齿的耐磨材质特性。场景渲染采用户外砂石工地环境，添加自然天光与环境漫反射，调整材质粗糙度与反射参数，让整机呈现出真实工程设备的厚重质感。设计过程中重点考量了液压挖掘机的作业功能逻辑，各部件的尺寸比例符合工程力学要求，既保证了外观的还原度，也预留了运动仿真的结构基础，可用于工程机械结构教学、作业场景演示等场景，完整呈现了履带式液压挖掘机的核心结构特征与工业设计美感。
