5毫米直插绿色发光二极管三维建模作品

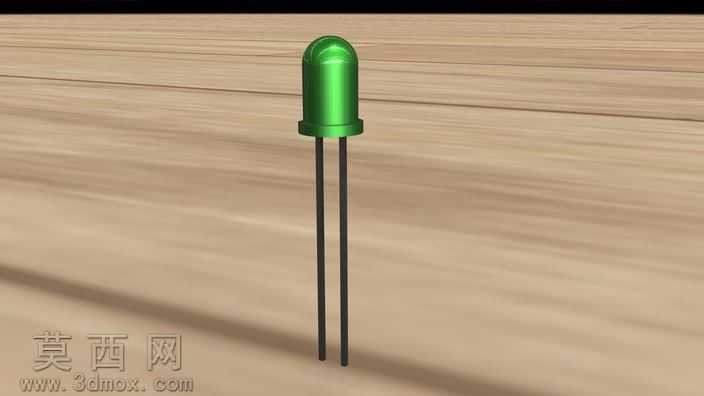

本作品为5毫米直插式绿色发光二极管的三维建模成果，建模过程围绕直插LED的真实工业尺寸与结构特征展开，首先在三维建模环境中完成基础轮廓的草绘，精准还原5mm直径的环氧封装外壳的圆弧顶部造型，通过旋转凸台命令生成封装主体的基础实体，保证外壳顶部的半球形聚光结构曲率符合直插LED的光学设计标准，外壳柱体部分的直径、高度均严格参照行业通用5mm绿发绿直插LED的尺寸参数进行设定。针对LED封装下方的法兰定位结构，通过拉伸凸台与倒角命令完成细节刻画，还原法兰盘的直径与厚度参数，确保该结构与PCB板安装孔位的匹配度符合实际装配要求。引脚部分采用扫描特征完成建模，精准还原两根平行直插引脚的直径、长度以及引脚间距，同时对引脚末端做微小的倒角处理，还原真实元件引脚的插装导向结构，保证模型可直接用于PCB装配的干涉检查与布局模拟。材质与渲染环节，环氧封装外壳赋予半透明的绿色环氧树脂材质，调整材质的透光率、折射度与粗糙度参数，还原绿色LED封装在未通电状态下的半通透质感，同时模拟出环氧材质表面的轻微光泽；引脚部分赋予镀锡金属材质，调整金属的反射率与粗糙度，还原直插引脚的哑光金属质感，避免过度反光造成的视觉失真。建模过程中针对PCB装配场景做了适配设计，设置了电路板上方高度以0.2毫米为增量的调节参数，方便在装配环境中快速调整LED在PCB板上的安装高度，适配不同厚度的PCB板与焊接工艺要求；同时配置了iMates装配约束，将LED的安装基准、引脚同轴约束等装配信息预先嵌入模型中，在装配环境中调用该模型时可自动完成与PCB板安装孔的对位放置，大幅提升电子设备整机装配的建模效率。模型的结构细节完全还原真实直插LED的构造，封装内部的发光芯片区域做了简化的占位处理，既保证外观的真实性，又避免模型面数过多影响装配运行效率，整体模型可用于电子电路教学演示、PCB三维布局设计、电子产品外观渲染等多个场景，能够精准匹配各类电子设备建模中对直插绿色LED元件的使用需求。
