5毫米直插式绿色发光二极管三维建模作品

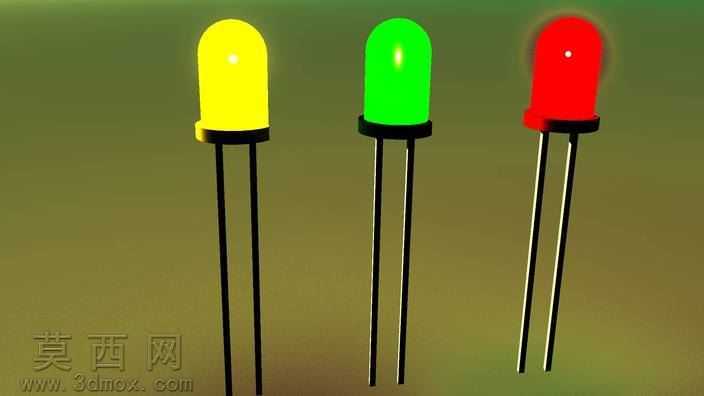

本作品为5mm直插式绿色发光二极管的三维参数化建模成果，建模过程严格遵循直插LED的行业通用尺寸规范，还原了该类元器件的完整结构特征。建模阶段首先以环氧封装透镜的半球形顶部为基准，通过旋转凸台特征生成圆润的聚光头部，向下延伸出等直径的圆柱形封装主体，在封装主体底部构建出直径略大的定位凸缘结构，该凸缘用于匹配PCB板上的安装孔位，实现元器件插装时的径向定位。引脚部分采用两根等长的平行金属直杆建模，还原了直插LED引脚的圆柱形态，两根引脚的间距严格符合2.54mm标准排距，适配常规万用板、PCB板的插孔尺寸，同时在引脚与封装主体的衔接处，做出了轻微的收腰过渡结构，还原真实元器件的封装封胶形态。材质渲染阶段，环氧封装部分赋予半透明绿色塑料材质，调整材质的透光率、折射参数与表面粗糙度，模拟出环氧树脂封装略带磨砂的半通透质感，光线照射下可呈现出绿色封装特有的柔光漫反射效果；引脚部分赋予镀锡金属材质，调整金属的高光反射与细微粗糙度参数，还原金属引脚略带哑光的银白金属质感，避免过度镜面反射带来的失真。建模过程中充分考虑了该类元器件的装配适配需求，设置了以0.2mm为增量的PCB板高度适配参数，可根据不同厚度的PCB板快速调整引脚伸出长度与封装安装高度，无需重复建模即可适配不同装配场景；同时为模型配置了iMate智能装配约束，当该LED模型被调入装配体环境时，可自动识别PCB板安装孔的匹配特征，快速完成同轴、贴合等装配约束的添加，大幅提升电子装配体的建模效率。模型结构完整无冗余特征，所有尺寸均经过实际元器件测绘校准，既可以用于电子类产品的装配可视化展示、PCB板布局干涉检查，也可用于教学演示、产品宣传渲染等场景，模型的参数化设置支持快速修改封装直径、引脚长度、封装颜色等参数，可快速衍生出其他颜色、其他尺寸的直插LED模型，具备较强的复用性。
