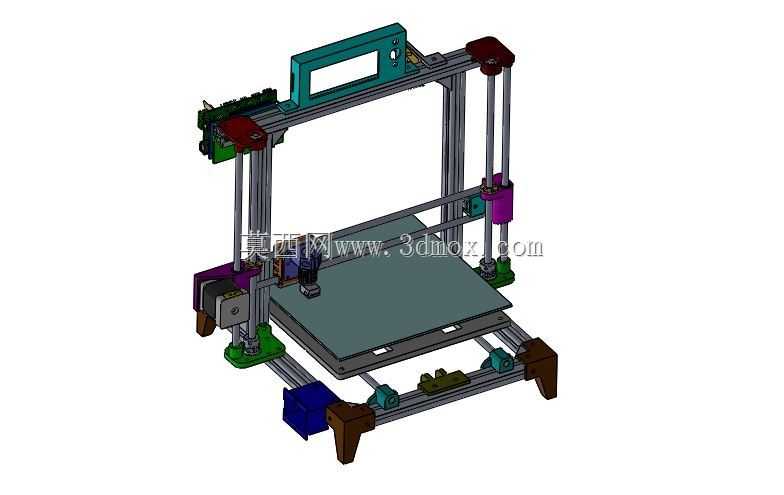

DIY桌面级FDM熔融沉积成型3D打印机结构

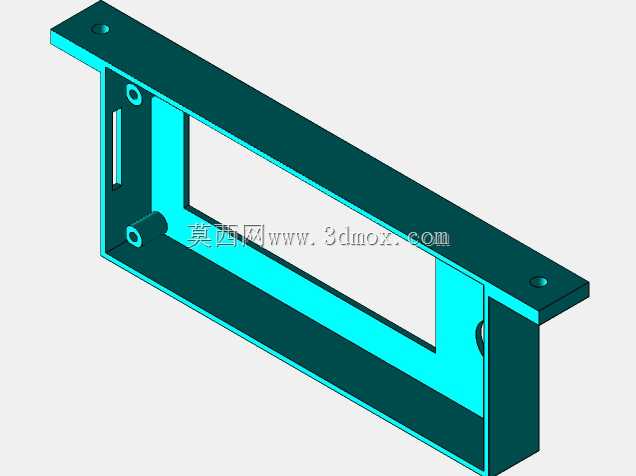

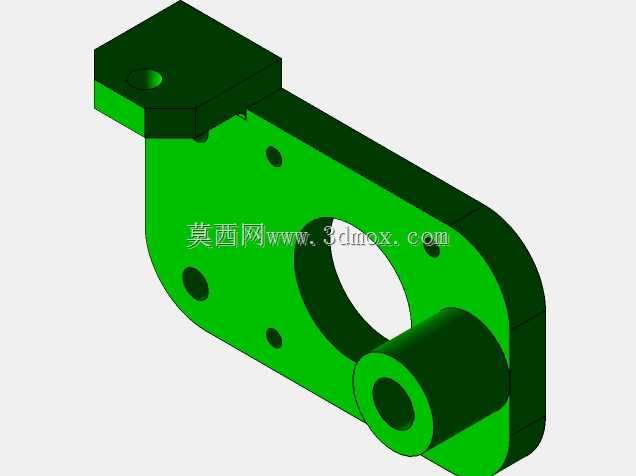

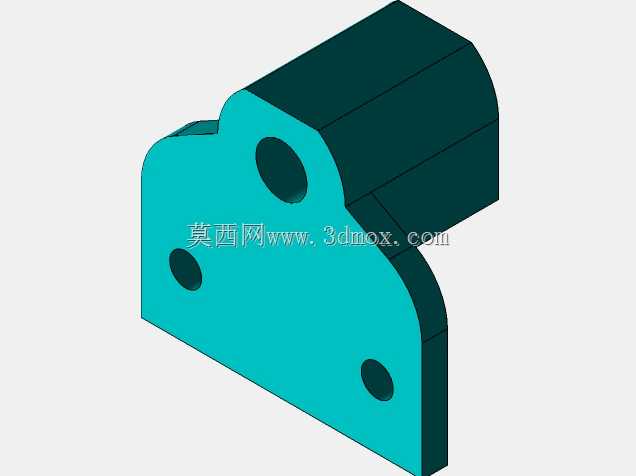

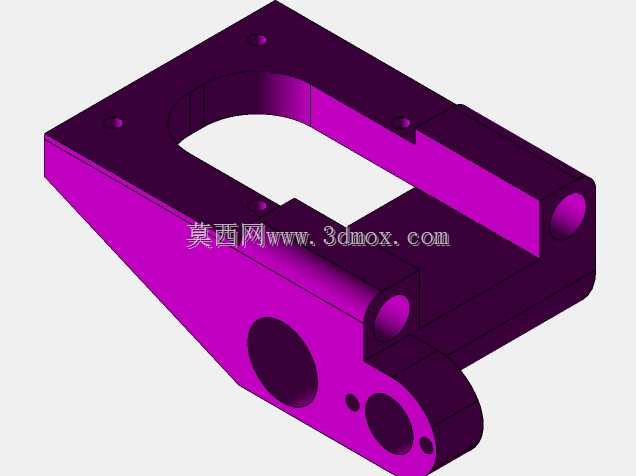

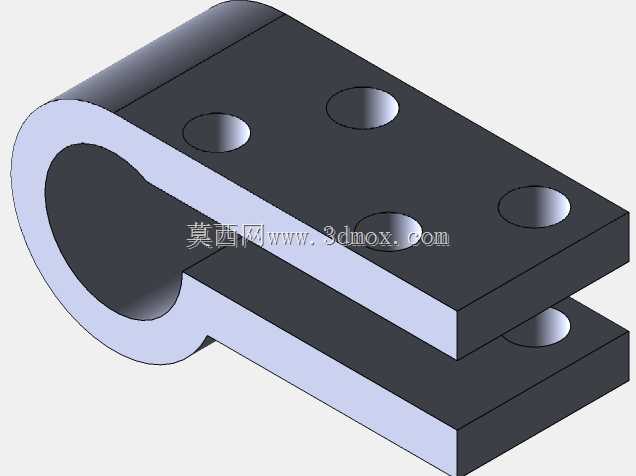

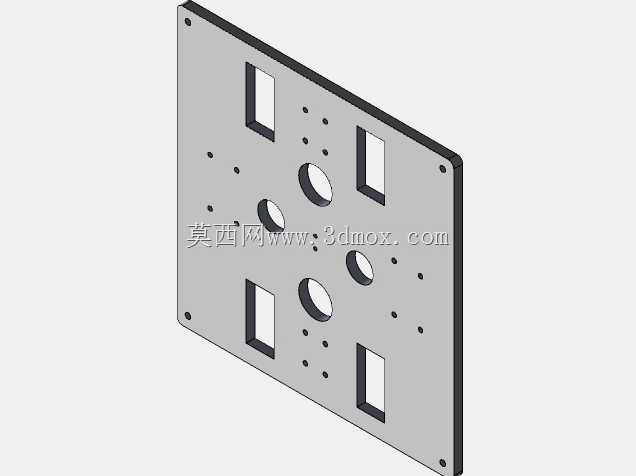

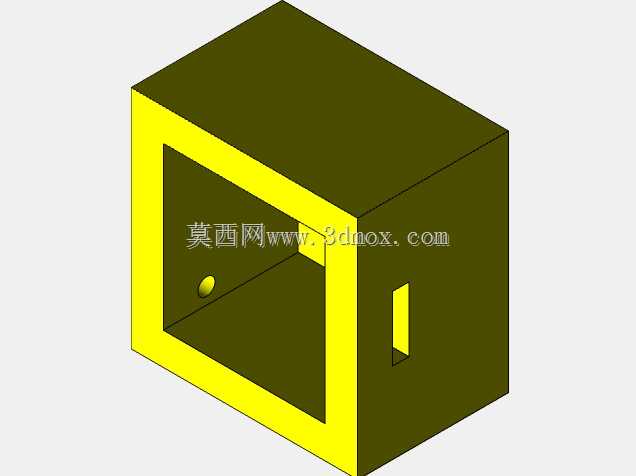

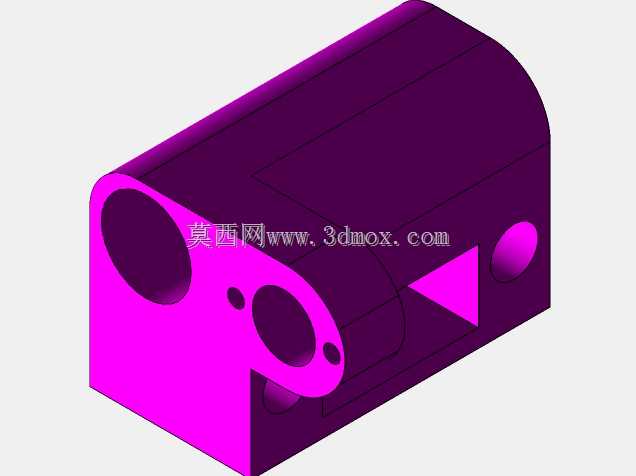

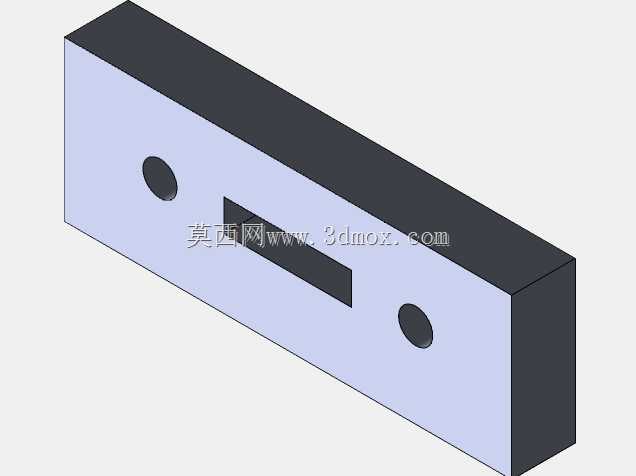

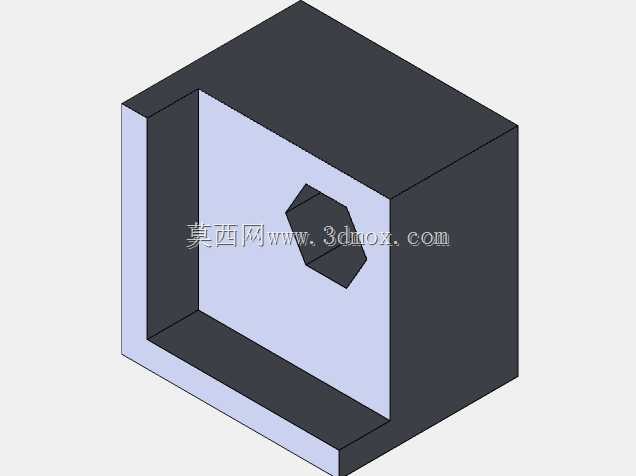

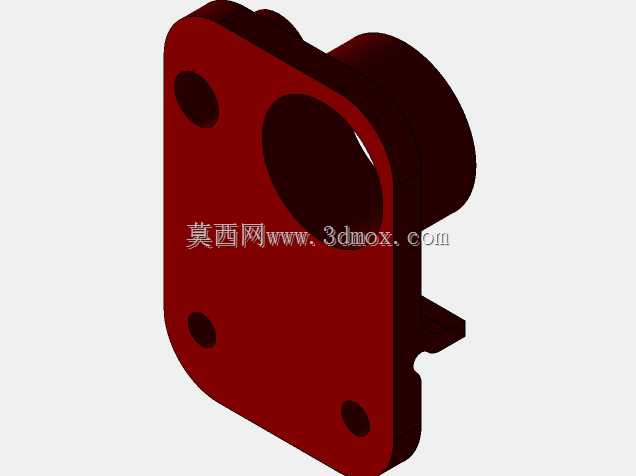

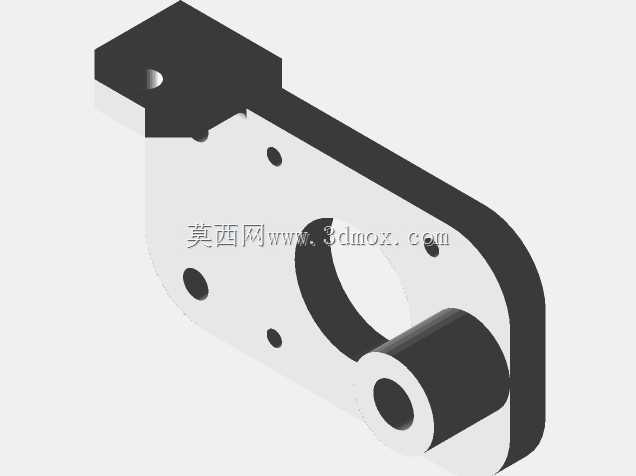

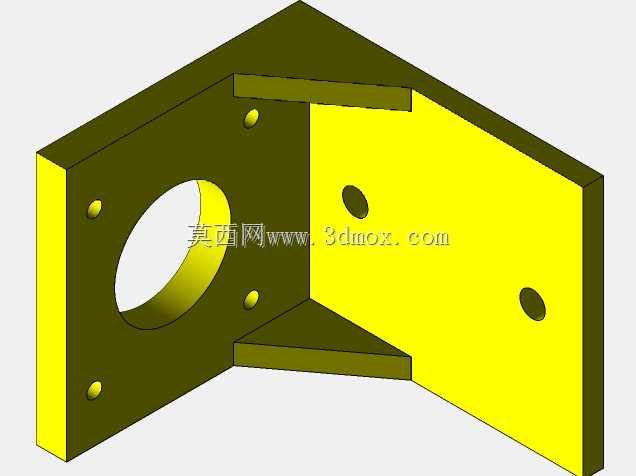

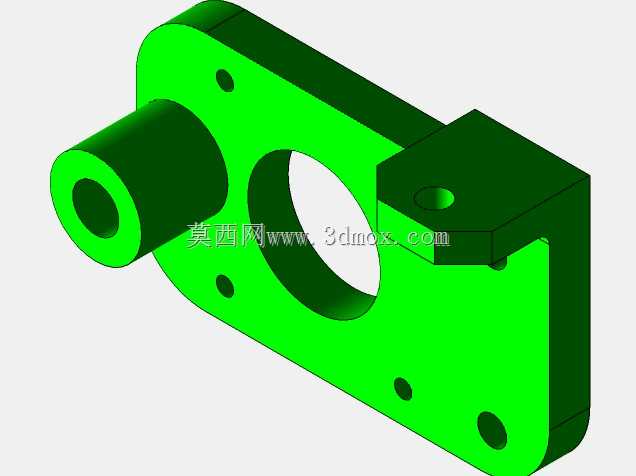

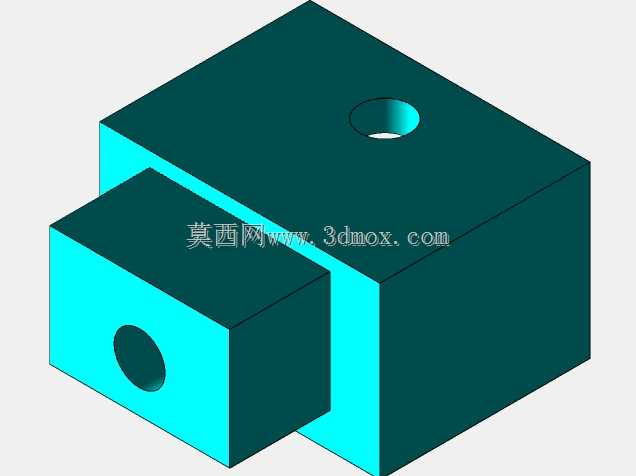

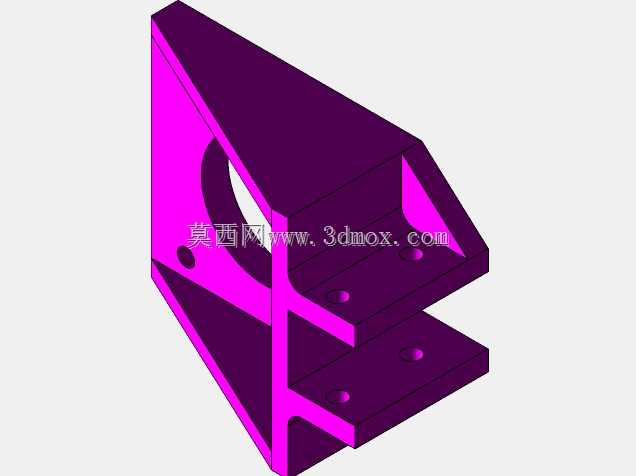

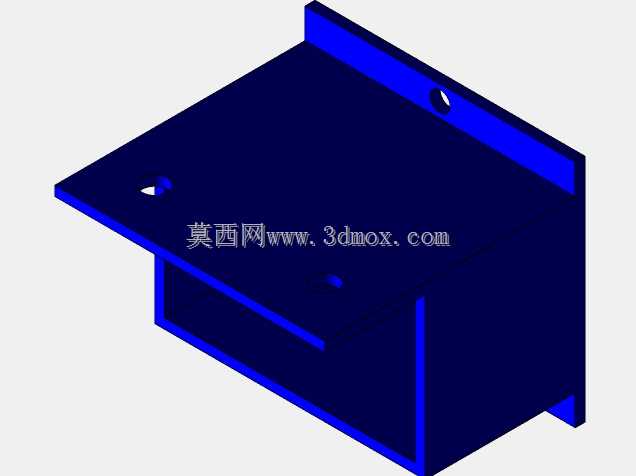

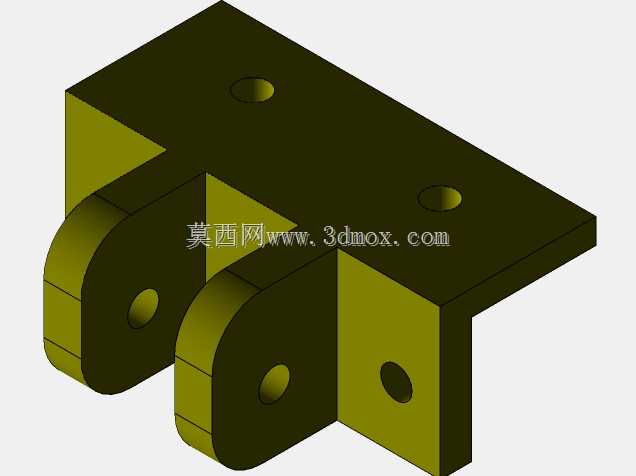

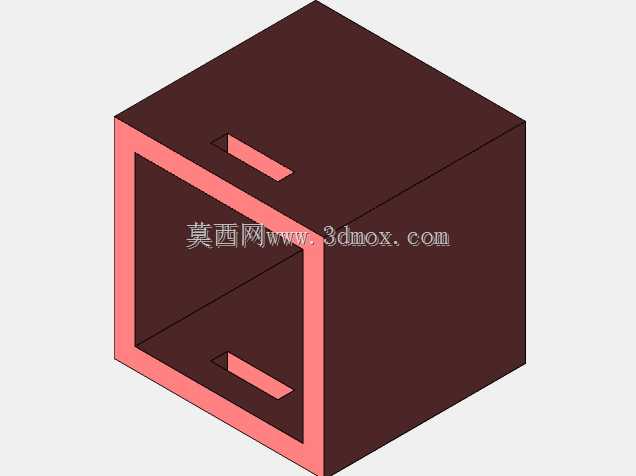

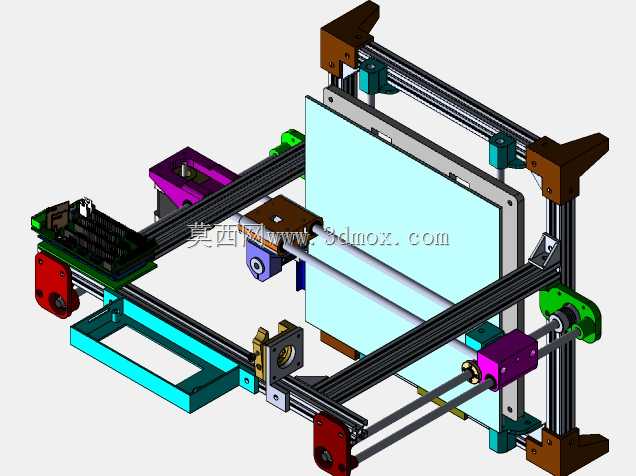

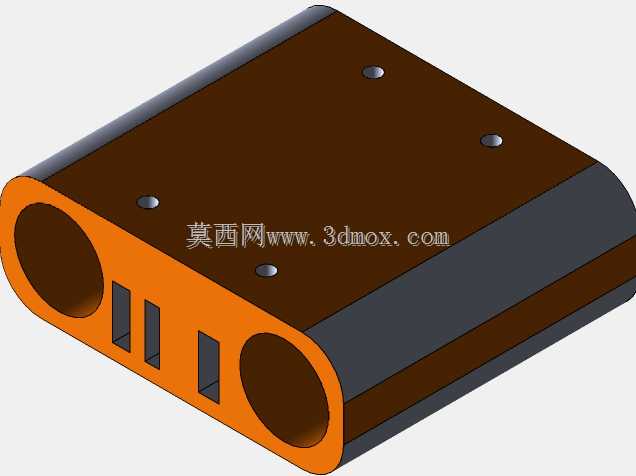

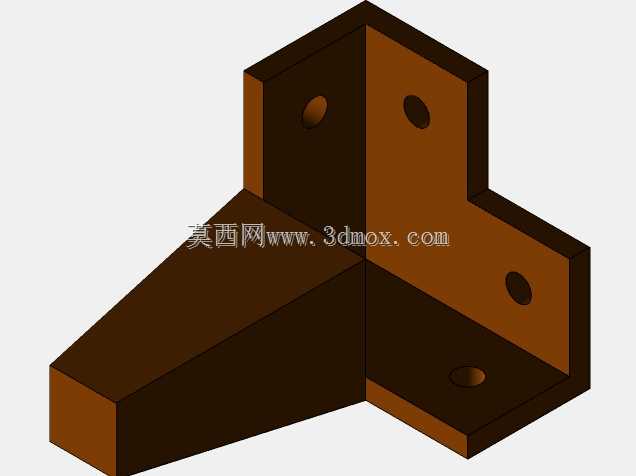

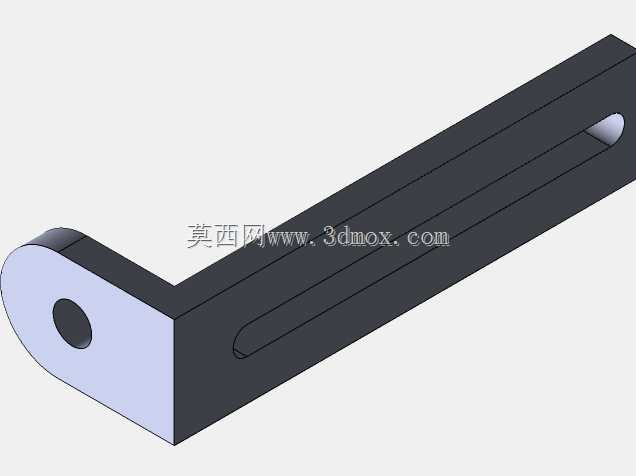

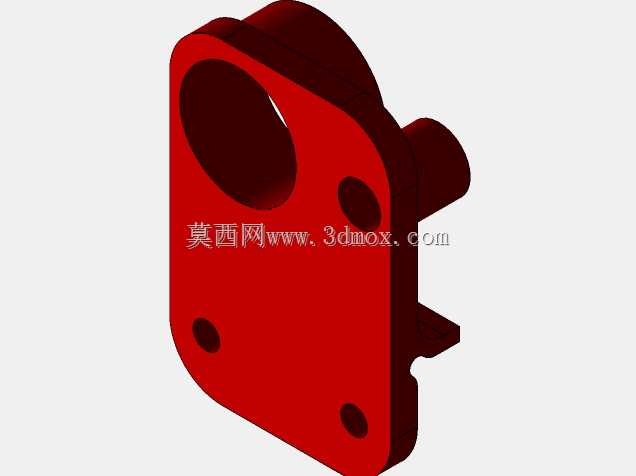

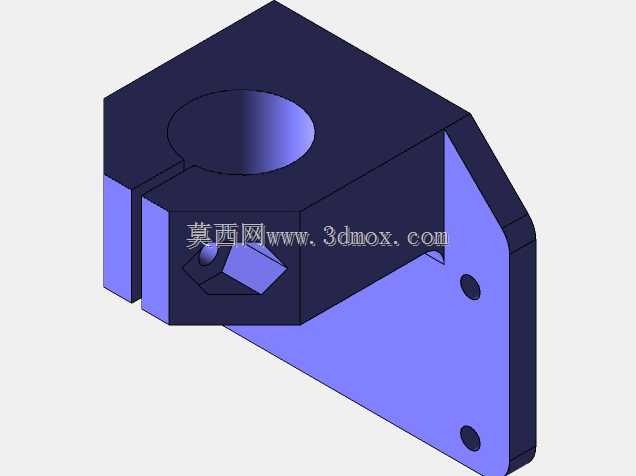

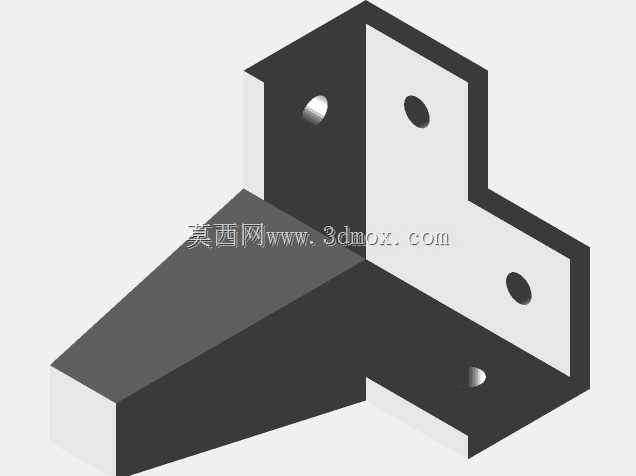

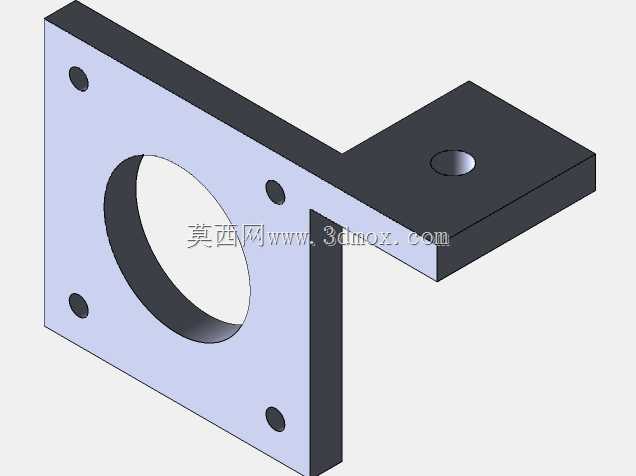

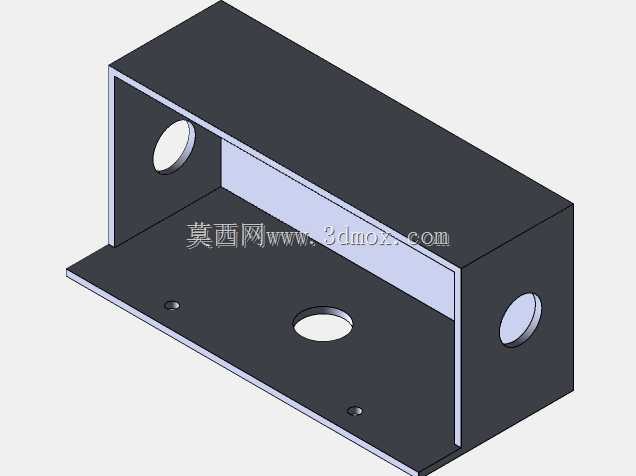

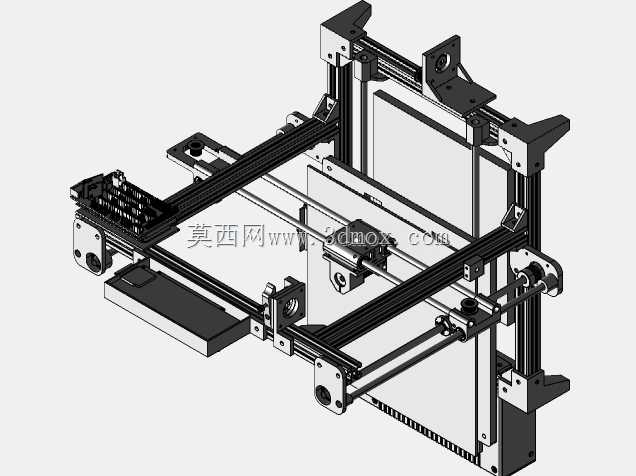

这套桌面级增材制造设备的结构设计，核心面向个人创客、小型工作室的小尺寸制件快速成型场景，日常可覆盖手板样件验证、非标小零件定制、创意结构打样、教学实训操作等实际使用需求，区别于工业级大尺寸成型设备，整体设计优先控制整机占地边界，适配常规工作台面的摆放要求，无需额外预留过大的安装操作空间。整机框架采用标准工业铝型材拼接搭建，型材槽口直接用于安装各运动轴的导向部件、传动组件与电控模块，无需额外设计定制化的框架支撑件，既降低了组装过程中的加工适配难度，也方便后期根据使用需求拓展加装功能附件，比如耗材监测模块、自动调平组件、封闭保温外罩等结构。运动结构采用经典的笛卡尔坐标系传动布局，Z轴采用双光杆导向搭配丝杆传动的结构，两根平行光杆沿成型平台两侧垂直布置，带动打印挤出组件沿垂直方向精准进给，保证Z向层厚定位的稳定性，避免单悬臂结构在高速运动时出现的晃动偏差；X轴组件集成在Z轴的滑动安装座上，通过同步带传动带动挤出头沿水平横向移动，Y轴则负责带动成型平台沿水平纵向进给，三个运动轴的传动路径经过排布优化，尽量缩短同步带的悬空跨度，减少高速运动时的皮带震颤，保证运动定位精度。挤出端采用近端挤出结构设计，挤出送料机构直接安装在X轴滑动座上，缩短耗材从送料齿轮到喷嘴的输送距离，对于柔性耗材的输送适配性更好，减少耗材弯折堵头的概率；喷嘴加热块、散热风道、散热风扇集成在挤出安装座上，散热风道的出风方向对准喷嘴下方的刚挤出耗材区域，保证耗材挤出后能够快速冷却定型，减少小特征制件打印时的拉丝、塌边问题。成型平台采用平板式结构设计，平台表面预留了柔性贴膜的安装空间，平台底部与Y轴传动座的连接位置设置了多点调平结构，可通过调节各点位的支撑高度，保证平台表面与喷嘴运动平面的平行度，避免首层打印时出现附着力不均、制件翘边的问题；平台下方预留了加热模块的安装位，可根据打印耗材的特性选配加热功能，打印ABS等易翘曲耗材时可对平台进行恒温加热，降低制件底部的内应力。电控系统的安装位排布在框架的后侧与顶部区域，主板、电源、驱动模块的安装位置均预留了散热间隙，接线走线可沿铝型材的槽口布置，通过线槽卡扣固定，避免走线干涉运动部件的行程；顶部的框架横梁位置预留了显示屏的安装开孔，可直接嵌入操作显示屏，方便实时查看打印参数、调整设备运行状态。整机的外形边界控制在桌面设备的常规尺寸范围内，前后左右的外凸部件均不超出铝型材框架的外轮廓，摆放时仅需预留前后方向的操作空间用于取放制件、更换耗材，侧面无需预留额外的检修间隙，日常维护时可直接从设备正面与顶部接触到所有核心部件，拆装喷嘴、清理平台、调整皮带张紧度的操作都无需将设备从工作台搬移。各运动轴的限位开关安装位置经过行程匹配设计，触发位置刚好对应各轴的机械运动边界，既保证成型尺寸的最大化利用，也避免运动超程导致的部件碰撞损坏；所有传动部件的安装座均采用模块化设计，单个部件出现磨损时可单独拆卸更换，无需拆解整段轴系结构，降低后期的维护成本。从实际使用的角度出发，这套结构的组装门槛较低，所有连接部位均采用标准紧固件固定，不需要复杂的定制加工工序，个人用户按照装配流程即可完成整机组装，各部件的安装公差要求经过适配，普通加工精度的标准件即可满足装配需求，不需要额外的高精度配做工序，非常适合DIY场景下的搭建与调试。
