阿尔斯通轨道交通配套型材支撑结构

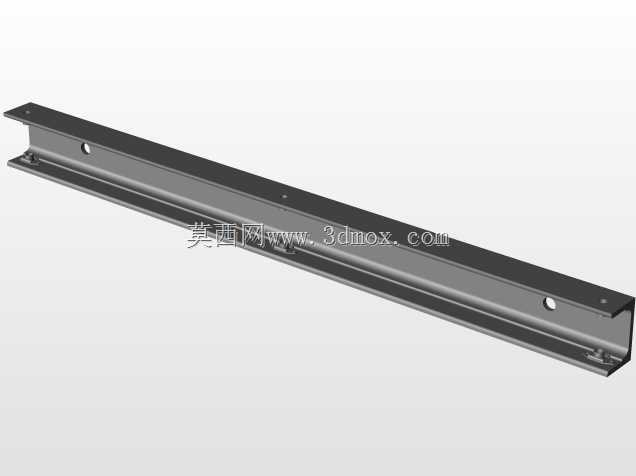

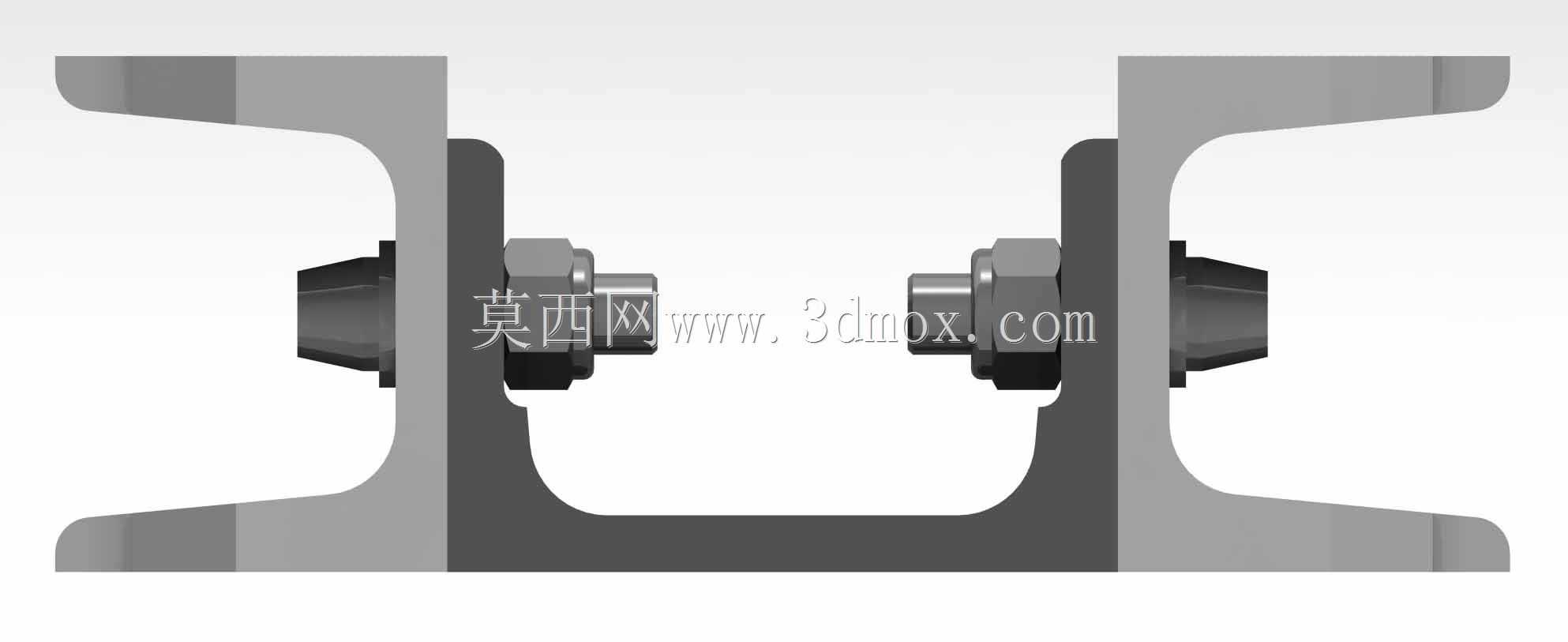

　　在轨道交通车辆配套装备的现场安装与运维场景中，这类支撑结构承担着车载核心电气模块的承载与定位作用，日常需要承受车辆运行过程中的持续振动、线路颠簸带来的交变载荷，同时还要适配车载设备舱内紧凑的安装空间，不能与周边走线、相邻功能模块产生干涉。整套支撑采用UPN50与UPN65两种规格的标准槽钢作为主体承载型材，搭配MS系列标准紧固件完成所有连接部位的锁固，整体总重量控制在41.4千克，既保证了足够的结构刚性，也不会给车载安装基面带来额外的载荷负担。

　　从设计逻辑上看，整套结构全程选用市场通用的标准型材与紧固件，没有定制特殊规格的非标零件，核心出发点是降低现场运维的替换成本——当原有支撑出现变形、锈蚀等损耗需要更换时，现场运维人员不需要等待非标定制件的生产周期，直接采购对应规格的标准型材与紧固件，就可以按照原有安装孔位完成替换，不需要对现有设备舱的安装结构做任何打孔、焊接类的修改，所有紧固件的规格、预紧扭矩要求都和原始项目预设的参数完全匹配，安装过程不需要额外做适配性加工。

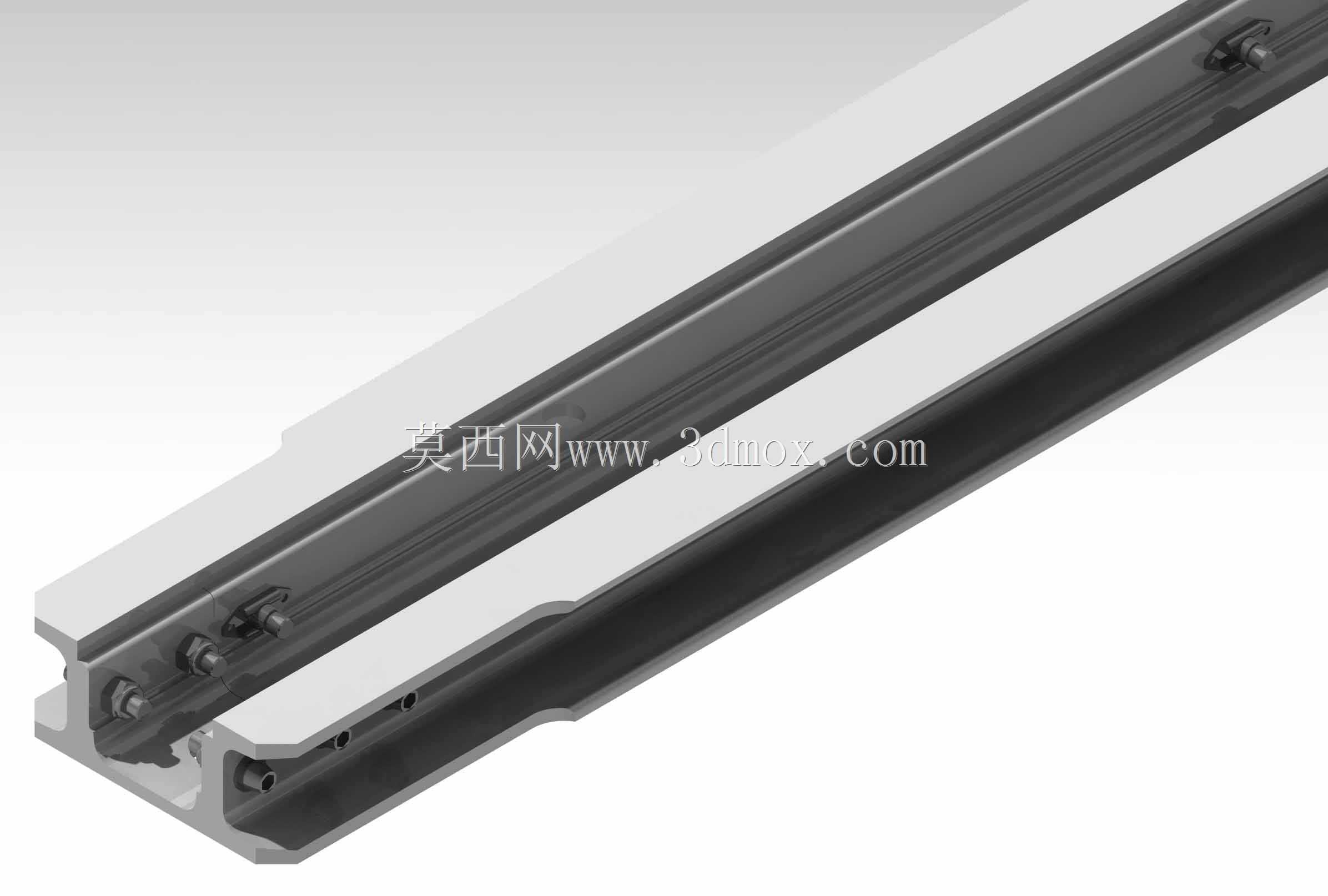

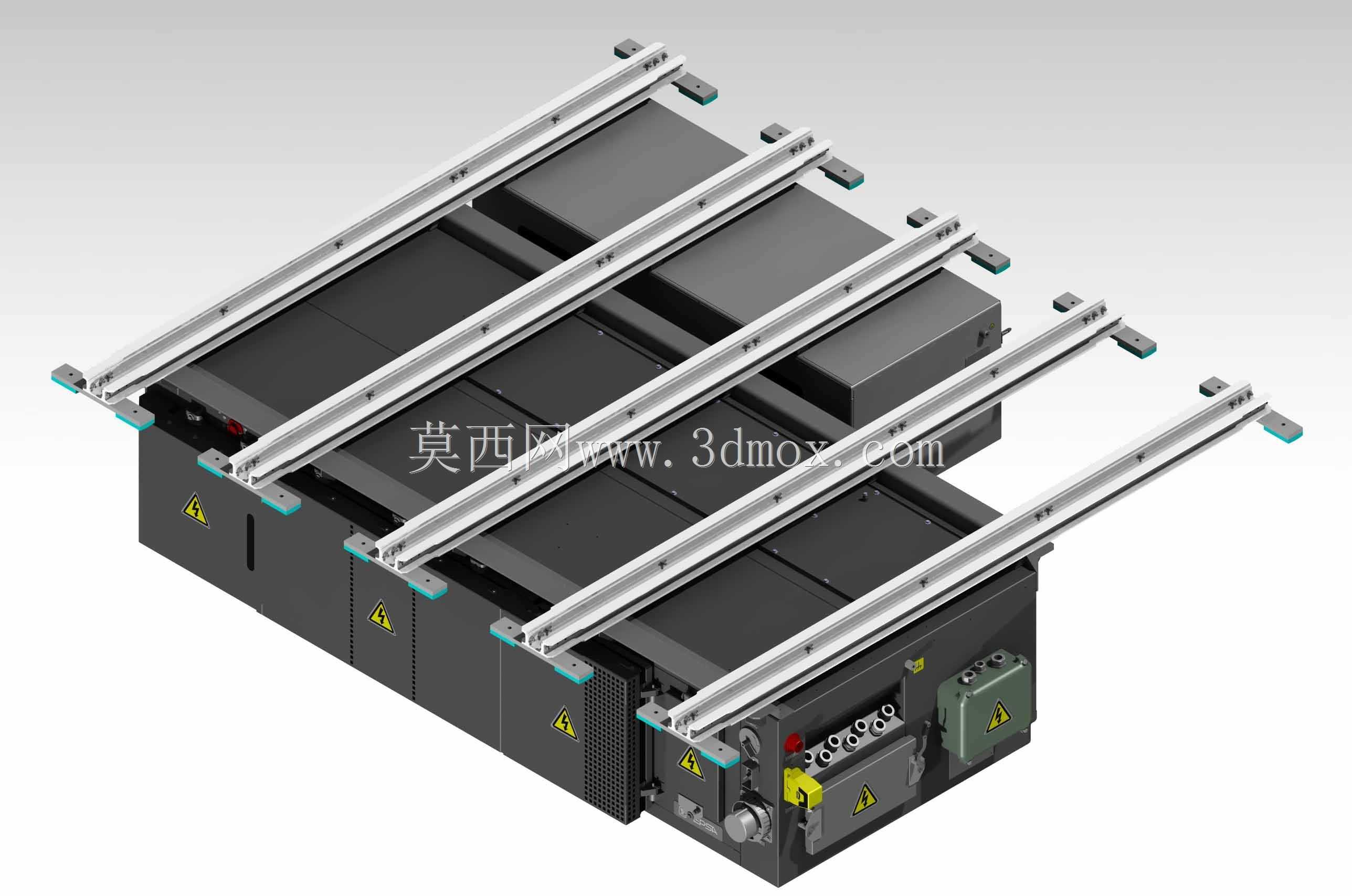

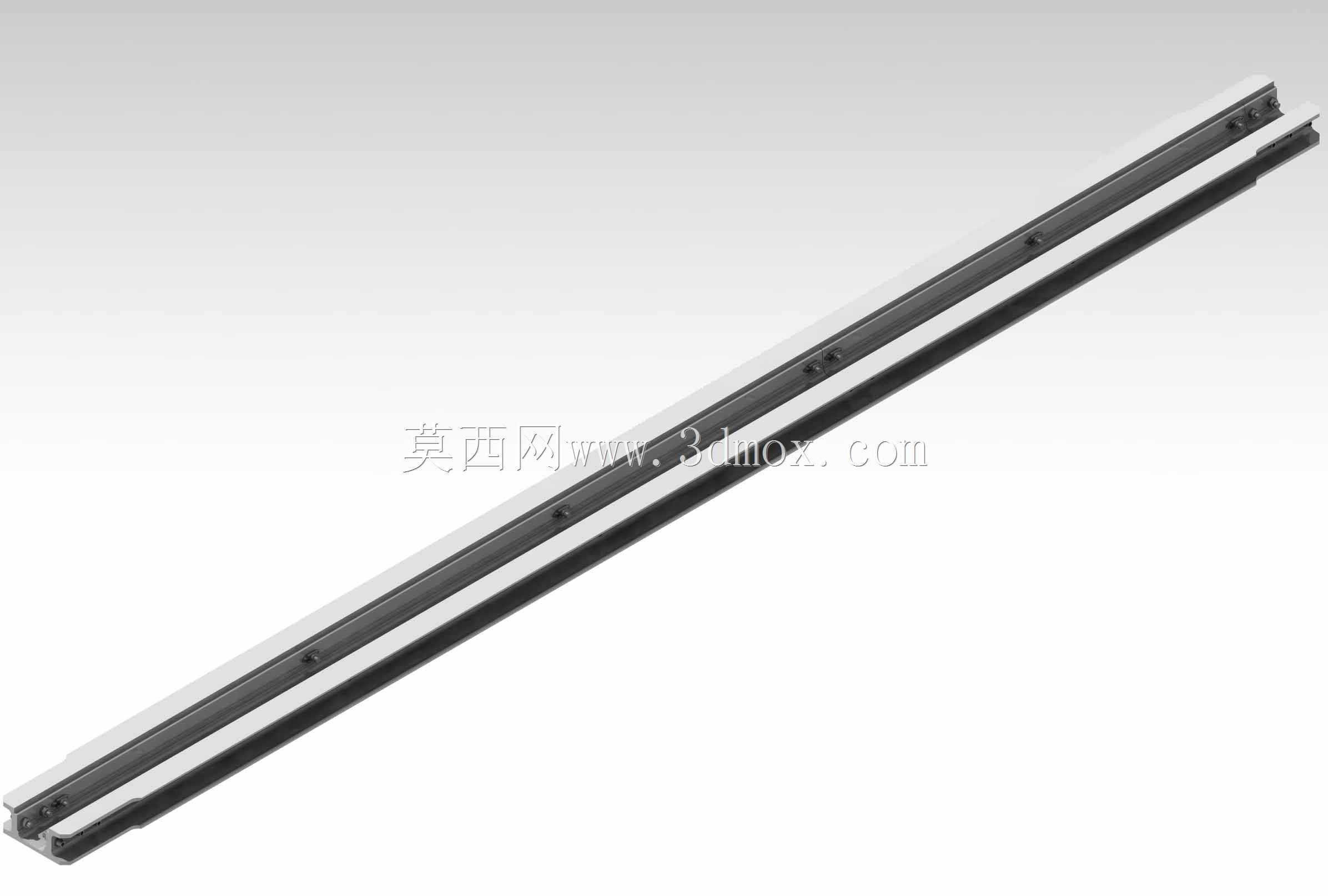

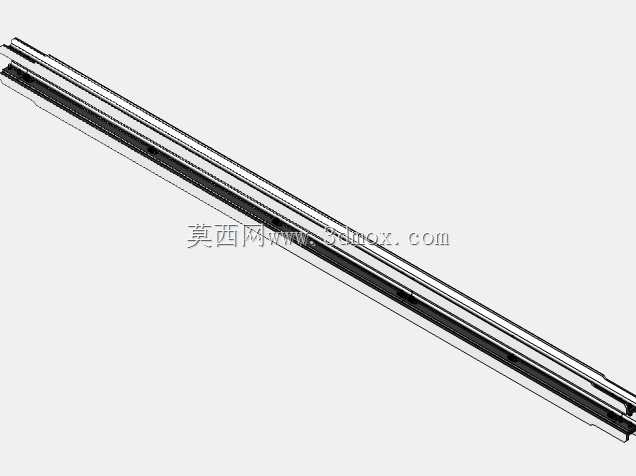

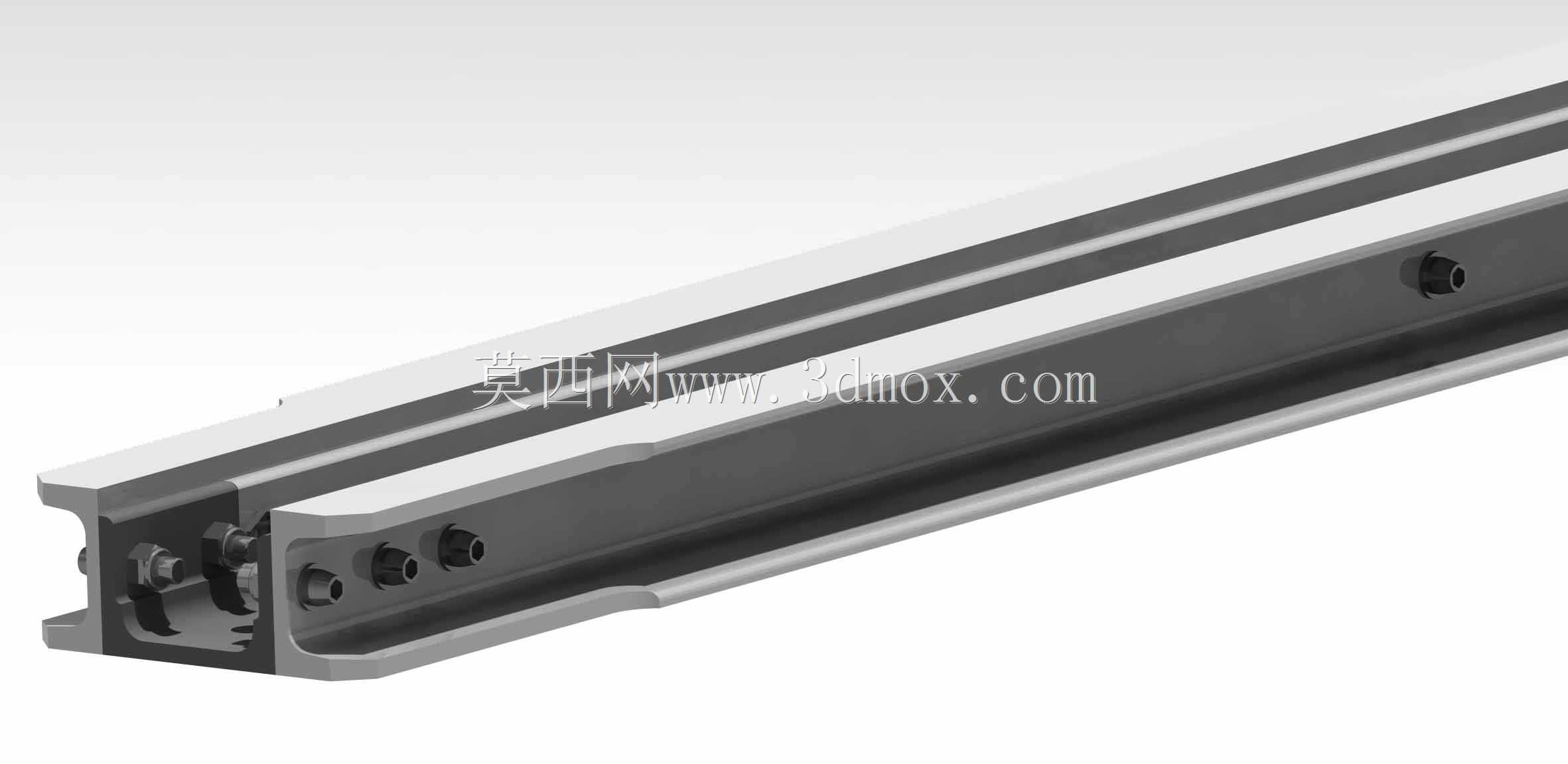

　　结构的安装边界完全适配阿尔斯通现有车载电气模块的底架安装尺寸，上部的平行导轨结构直接对应电气模块底部的安装滑槽，安装时只需要将电气模块沿导轨滑入到位，再通过端部的限位件完成锁固即可，不需要额外设计转接件。支撑主体的型材排布经过载荷校核，每根承载型材的位置都对应上部电气模块的重心分布点，避免出现悬臂受力导致的结构变形，型材表面做了对应的防锈与绝缘处理，适配车载设备舱内的复杂工况，既能抵御凝露、油污带来的锈蚀风险，也能避免支撑结构与电气模块外壳之间形成导电通路带来的安全隐患。

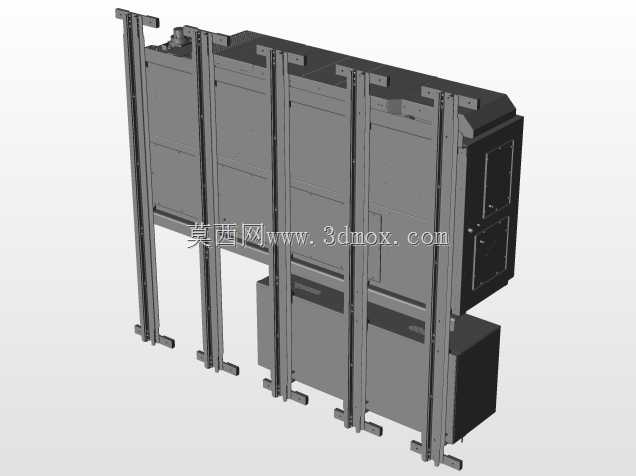

　　配套的技术资料里包含了完整的结构说明文档，清晰标注了每一处连接点的紧固件规格、预紧要求，以及安装时的对位基准，同时附带的渲染文件可以直观展示支撑结构与上部电气模块的装配关系，方便结构设计人员在做车载设备舱布局时直接参考安装空间预留尺寸，也能帮助现场安装人员快速理解装配逻辑，减少安装过程中的对位错误。整套结构的受力路径设计清晰，载荷从上部电气模块通过导轨传递到横向承载型材，再通过纵向的连接型材分散到底部的安装支脚，最终传递到设备舱的安装基面上，每一段型材的截面选型都经过受力验算，在满足4倍安全系数的前提下尽可能缩减型材用量，控制整体重量，符合轨道交通装备轻量化的设计要求。

　　在实际选型应用中，这类标准型材支撑不仅可以用于阿尔斯通的车载电气模块承载，也可以根据实际安装需求调整型材长度，适配同类型不同尺寸的车载设备安装，所有连接孔位都采用标准化的孔距设计，调整型材长度时只需要按照标准孔距重新打孔即可，不需要重新设计连接结构，具备很强的场景适配性。结构上预留的接地安装位可以直接连接车载接地系统，不需要额外焊接接地端子，细节设计完全贴合轨道交通装备的安装规范，所有外露的紧固件端部都做了倒角处理，避免安装运维过程中划伤线缆或者操作人员，型材的折弯与裁切边缘都做了钝化处理，没有尖锐的毛刺，符合装备制造的安全设计要求。
