IP66防护等级压铸铝密封接线盒结构

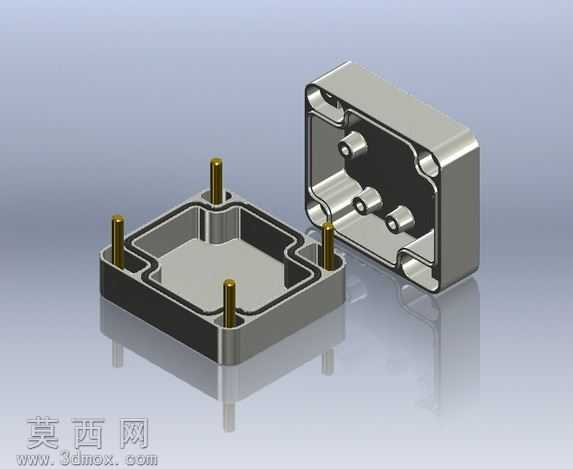

本作品为适配工业防护场景的压铸铝框壳体三维建模成果，建模过程围绕IP66防护等级的密封性能要求展开，首先基于34×64×58的外形尺寸参数搭建基础草绘，精准勾勒壳体的圆角矩形外轮廓，同步预留密封胶条的嵌装槽位，确保上下盒体扣合后可形成连续的密封接触面，阻断粉尘与水汽的侵入路径。建模阶段对壳体的壁厚做均匀化处理，严格控制压铸工艺的壁厚公差，避免后续压铸生产出现缩孔、充型不满的缺陷，同时在盒体内部预设安装柱结构，安装柱与壳体一体压铸成型，柱体中心预留螺纹底孔，可直接用于内部元器件的螺丝固定，省去后续二次加工的工序。上下盒体的定位结构采用凹凸止口设计，建模时精准匹配止口的配合公差，既保证装配时的定位精度，又能辅助密封结构提升防护性能，盒体边角处做圆弧过渡处理，既优化压铸时的金属液流动路径，又避免尖锐边角带来的安装划伤风险。渲染阶段为模型赋予压铸铝合金材质，还原金属表面的哑光磨砂质感，对密封槽、安装柱等细节结构做局部光影强化，清晰展示内部结构的布局逻辑，配套的固定铜柱单独赋予黄铜材质，与铝制壳体形成明确的材质区分，直观呈现各部件的装配关系。设计过程中充分考量压铸生产的工艺可行性，所有结构均设置合理的脱模斜度，避免出现倒扣结构无法脱模的问题，壳体外部的加强筋布局兼顾结构强度与轻量化需求，在不增加过多壁厚的前提下提升盒体的抗挤压、抗冲击性能，可广泛适用于户外工业接线、传感器防护等对密封性能有较高要求的安装场景，模型完整还原了产品从结构设计到工艺适配的全流程细节，可直接用于生产前的结构验证、装配模拟环节。
