汽车弯形流体连接管路结构设计

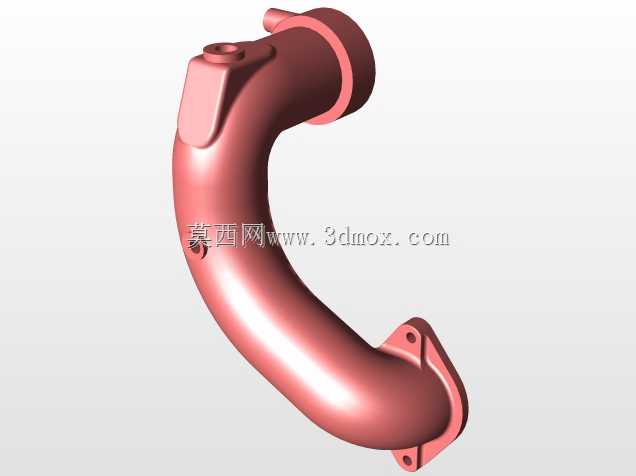

　　这类弯形管路在汽车动力系统、冷却系统、进气系统中都有广泛应用，不同系统下的管路承担的介质输送需求存在明显差异，进气系统的管路需要兼顾进气阻力控制与安装空间避让，冷却系统的管路需要考虑长期热循环下的结构稳定性，排气侧的连接管路则需要兼顾振动缓冲与密封可靠性。从结构上看，该管路采用大曲率弧形走向，并非简单的直角弯折，这种曲率设计首先是为了适配整车机舱内的紧凑布局，在发动机、散热器、周边附属部件之间预留出足够的装配间隙，避免管路与周边运动部件、高温部件发生干涉，同时弧形走向能够降低介质流动过程中的局部阻力，减少流体在弯折处的紊流产生，提升介质输送的效率。管路两端的法兰安装结构是设计的核心部分，一端采用带环形凸缘的端面结构，

　　配合密封垫可以实现与对应对接部件的端面密封，凸缘的厚度经过匹配计算，能够承受螺栓锁紧时的压紧力，不会出现长期使用后的端面变形导致的密封失效；另一端采用带安装耳的法兰结构，安装耳上预留了螺栓过孔，孔位的位置度公差需要严格控制，保证装配时螺栓能够顺利穿入对接部件的螺纹孔，不会出现强制装配导致的管路附加应力。管路上集成的凸台结构并非冗余设计，其中一处带孔凸台是用于安装传感器或者取气/取液接头，方便系统实时监测管路内介质的压力、温度参数，另一处块状凸台是用于管路的固定限位，装配时可以通过卡扣或者支架将该位置与车身或者发动机本体连接，减少发动机运行过程中传递到管路的振动，避免管路长期受交变载荷出现疲劳断裂。在设计过程中，

　　首先需要确定管路两端对接接口的空间坐标，结合周边部件的边界轮廓，规划管路的中心走向，确保管路外壁与周边部件的最小间隙满足设计要求，通常静态间隙需要保留至少10mm以上，运动部件周边的间隙需要进一步放大，避免车辆运行过程中部件位移导致的摩擦碰撞。管路的壁厚设计需要结合输送介质的压力、温度参数确定，低压进气类管路壁厚可以适当减薄以降低重量，高压冷却或者增压管路则需要增加壁厚，同时在弯折位置适当做加厚处理，抵消弯折成型过程中产生的壁厚减薄影响。安装法兰的密封面平面度需要控制在合理范围内，表面粗糙度也需要匹配密封件的要求，避免微观不平导致的介质渗漏。这类管路的安装边界需要考虑装配工艺性，装配时通常先将两端密封垫预装到位，再对齐法兰孔位，

　　采用对角顺序锁紧螺栓，锁紧扭矩需要符合对应规格螺栓的要求，避免扭矩过大导致法兰开裂或者扭矩不足导致密封失效。管路的固定点设置需要合理，不能出现过多的硬连接固定，否则会限制管路在温度变化下的热胀冷缩位移，长期使用会在固定位置产生应力集中，通常在管路中部设置一处带缓冲衬套的固定点，既可以限制管路的大幅振动位移，又能允许管路存在微小的热变形位移。对于流体输送的特性来说，管路内壁的光滑度会直接影响流动阻力，设计时需要避免内壁出现台阶、锐角等结构，减少介质流动时的压力损失，同时也能减少杂质在管路内壁的沉积，避免长期使用后出现管路通径减小的问题。在三维建模过程中，这类管路通常先绘制中心样条曲线，再通过扫掠命令生成基础管体，之后添加两端法兰、安装凸台等附加结构，建模时需要注意各特征之间的圆角过渡，避免出现尖锐的棱角，减少应力集中点，同时也有利于后续的模具成型或者加工工艺实现。
