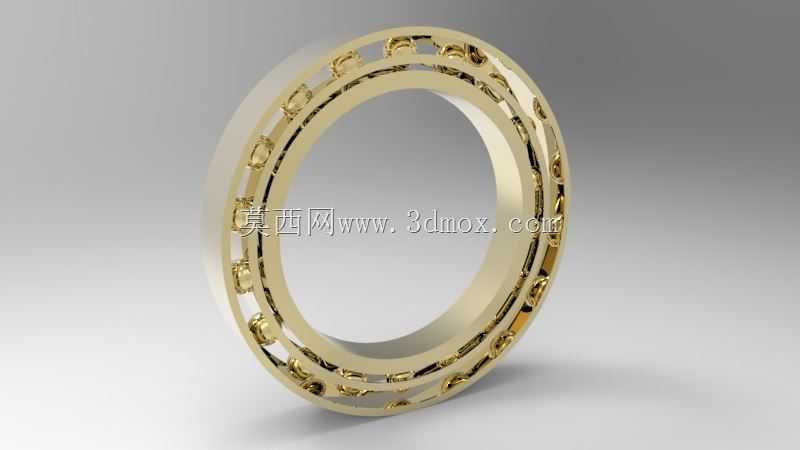

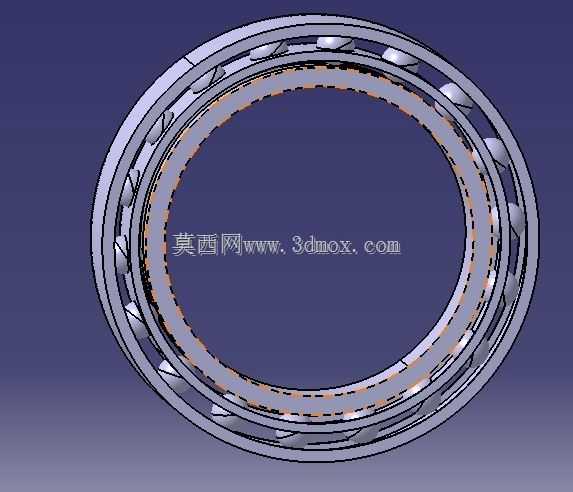

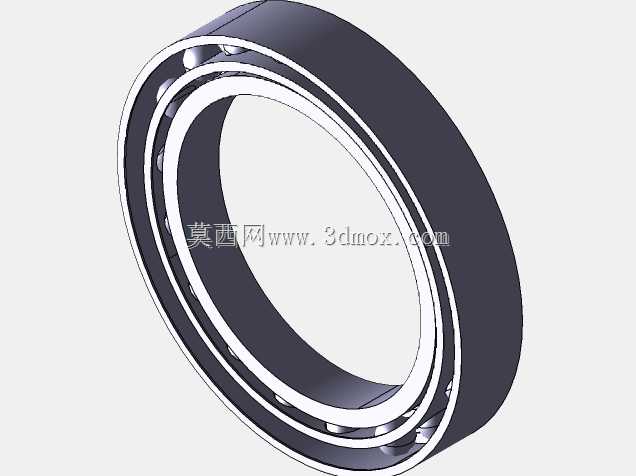

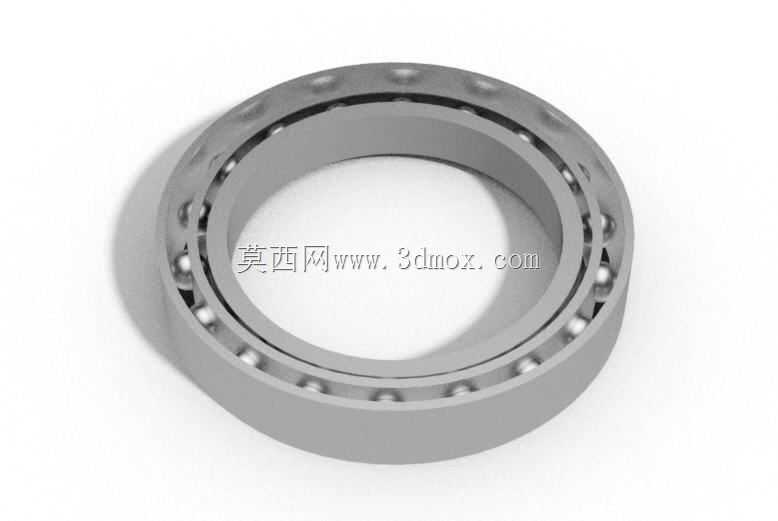

深沟球滚珠轴承三维结构设计模型

在各类回转类机械结构的设计环节中，滚珠轴承是绕不开的核心支撑部件，小到家用电动工具的输出轴支撑，大到工业输送线的辊筒承载、机床主轴的径向定位、电机转子的回转支撑，都需要这类部件承担降低摩擦阻力、约束轴系径向与轴向窜动的作用。这款滚珠轴承的建模完全遵循常规深沟球轴承的结构逻辑，整体由内圈、外圈、滚动钢珠、保持架四个核心部分构成，建模过程中首先确定了轴承的公称接触角为0度，适配纯径向载荷为主、可承受少量双向轴向载荷的通用工况，内圈的内径面为与轴配合的圆柱面，建模时严格按照基孔制配合的公差带逻辑预留了配合面的建模余量，方便后续在装配环境中直接匹配对应轴径的轴段，不需要二次修改配合面尺寸。外圈的外径面为与轴承座孔配合的圆柱面，同样遵循基轴制的配合公差逻辑，外圆柱面的倒角尺寸按照安装导向要求做了统一处理，避免压装过程中出现卡滞、刮伤座孔内壁的问题。内圈和外圈的滚道位置做了等曲率的圆弧槽设计，滚道的曲率半径略大于钢珠的半径，保证钢珠在滚道内滚动时为点接触状态，既可以降低滚动摩擦阻力，又能在承受冲击载荷时预留微小的形变缓冲空间，避免钢珠与滚道出现硬接触导致的点蚀失效。保持架采用浪形冲压结构的建模逻辑，将每颗钢珠均匀分隔在滚道的圆周方向，建模时保持架的兜孔间隙按照钢珠直径的千分之五设置，既可以避免钢珠在运转过程中出现相互挤压摩擦，又能保证钢珠在兜孔内有微小的活动余量，适配轴系高速运转时的微小挠曲变形。从安装边界来看，这款轴承的轴向定位可以采用轴用弹性挡圈配合孔用弹性挡圈的方式，也可以采用轴肩配合轴承座端盖的压紧方式，建模时内圈的定位轴肩高度、外圈的座孔挡肩高度都严格按照轴承安装的规范要求设置，不会出现挡肩过高导致拆卸困难、或是挡肩过低导致定位失效的问题。在实际设备选型应用中，这类滚珠轴承的适用转速区间覆盖了中低速到中高速的大部分常规工况，常温环境下采用脂润滑时的极限转速可以满足大部分通用机电设备的需求，如果搭配油雾润滑或是油气润滑结构，也可以适配更高转速的主轴类应用场景。建模过程中特意还原了钢珠在滚道内的装配间隙，没有做过盈的干涉处理，方便后续做运动仿真时直接添加旋转副、接触约束，模拟轴承运转时钢珠的公转、自转状态，也可以直接导入到有限元分析环境中，添加径向、轴向载荷后分析滚道与钢珠的接触应力分布，验证不同载荷下的轴承形变情况。对于做设备整体装配的设计人员来说，这个模型可以直接调用到装配体中，不需要重新绘制轴承的外形轮廓，只需要修改对应的尺寸参数就可以匹配不同公称尺寸的设计需求，在做装配干涉检查时，可以直接验证轴承与周边密封件、端盖、锁紧螺母的空间间隙，避免设计阶段出现装配干涉的问题。在输送设备的辊筒设计中，这类轴承通常安装在辊筒的两端，配合芯轴支撑辊筒的回转，承载输送物料的重量，建模时的滚道深度可以满足常规输送工况下的径向载荷需求，不会因为物料偏载导致钢珠脱出滚道；在小型电机的转子支撑结构中，这款轴承的低摩擦特性可以降低电机的空载损耗，提升电机的运转效率，双向的轴向承载能力可以抵消电机转子运转时产生的轴向窜动，保证转子与定子的气隙均匀。建模时所有的圆角、倒角细节都做了还原，包括内圈内径的装配导入倒角、外圈外径的压装导向倒角、滚道边缘的应力释放圆角，这些细节在实际生产中直接影响轴承的安装便利性和使用寿命，建模时没有做简化省略，方便后续做工程图导出时直接标注对应的工艺尺寸，不需要二次补充细节特征。
