老式带天线手持通讯电话外观结构

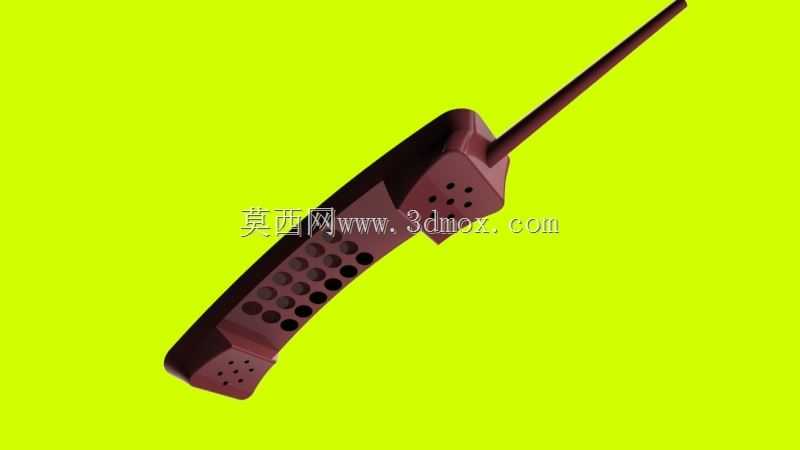

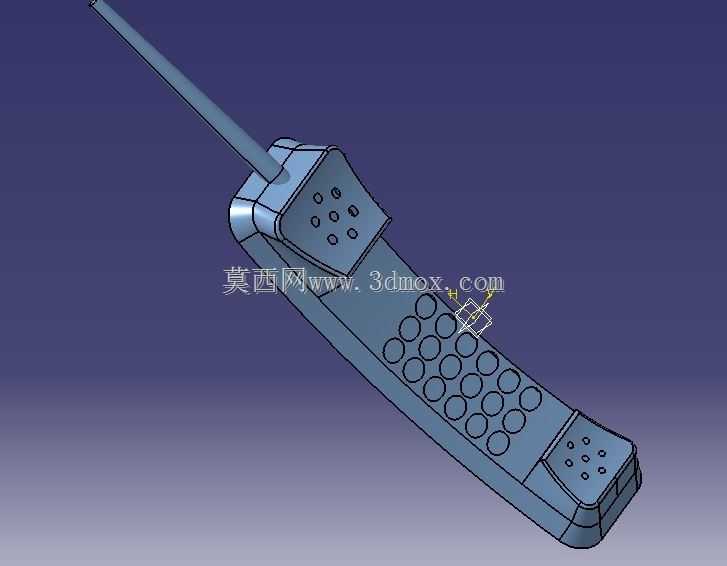

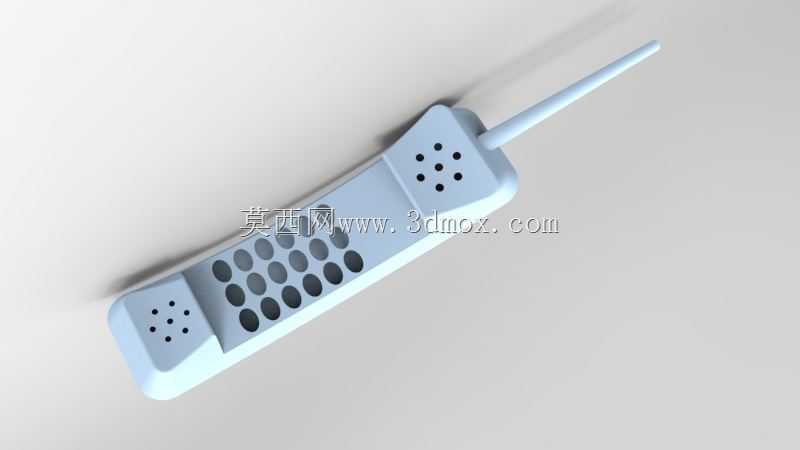

　　这款手持通讯终端的结构设计，完全贴合早期移动通讯场景的实际使用需求，在没有集成触控屏、内置大容量电池的技术背景下，所有结构排布都围绕握持稳定性、通话收音清晰度、信号接收可靠性三个核心目标展开。整机采用符合人体工学的弧形曲面壳体，曲面弧度匹配成年人握持时手掌自然弯曲的轮廓，单手握持时虎口位置刚好贴合壳体最宽处的过渡圆角，长时间持握通话不会产生硌手的压痕，壳体表面做了细微的磨砂纹理处理，即使手心出汗也能保持足够的摩擦力，避免设备滑脱。机身顶部外置的细长拉杆天线，在结构设计上预留了多级伸缩的行程空间，完全拉出时天线长度接近机身主体长度的1.2倍，能够在信号遮挡较多的建筑内部、城郊区域有效提升信号接收灵敏度，天线根部做了阻尼转轴结构，

　　可以根据使用场景调整天线的倾斜角度，不用时可以完全收回机身内部的天线收纳槽，不会额外增加收纳时的整体尺寸，避免天线被外力弯折损坏。机身正面的按键区域采用矩阵式排布，每个按键的凸起高度控制在1.2mm，按键之间预留了足够的指腹操作间隙，戴薄劳保手套操作时也不会出现误触的情况，按键下方的导电胶结构在建模时预留了0.3mm的按压行程，保证按压反馈清晰，长期使用不会出现按键卡滞、接触不良的问题。机身正面上下两端的出声孔、收音孔采用错落的圆孔阵列排布，上端的出声孔对应听筒位置，开孔角度略微倾斜朝向人耳耳廓位置，减少通话声音的外泄，下端的收音孔对应驻极体麦克风的安装位置，开孔处做了向内凹陷的导流结构，能够降低环境风噪对通话收音的影响，

　　孔位的直径控制在1.5mm，既可以保证声音的通透度，又能阻挡外界的灰尘、细小碎屑进入机身内部，避免内部元器件被异物损坏。壳体的上下两端都做了加厚的防撞结构设计，边角位置的圆角半径达到8mm，日常使用中不慎从桌面高度跌落时，加厚的边角可以先接触地面，吸收大部分冲击能量，保护内部的电路板、电池等核心元器件不受冲击损坏，壳体的合模线位置设计在机身侧面的中部分界处，上下壳体通过卡扣加螺丝的方式固定，装配后合模缝隙控制在0.1mm以内，既可以保证整机的结构强度，又能避免缝隙过大进入灰尘、泼溅的液体。从安装边界来看，整机的长度控制在190mm左右，最宽处为55mm，机身最大厚度为28mm，完全收回天线后的整体尺寸可以轻松放入常规的工作服口袋、

　　随身挎包中，不会占用过多的收纳空间，机身内部的腔体划分清晰，电池仓、电路板仓、天线收纳槽之间都设置了独立的分隔筋，既可以提升壳体的整体结构强度，又能避免不同部件之间出现相互干涉，电池仓的尺寸匹配当时通用的块状镍镉电池，仓盖采用卡扣式固定，更换电池时不需要额外工具，徒手就可以完成拆装操作。在实际的行业应用场景中，这类手持通讯设备除了日常民用通话之外，在早期的厂区调度、现场作业通讯场景中也有广泛应用，结构设计上充分考虑了户外作业的复杂使用环境，没有多余的装饰性结构，所有的造型设计都服务于实际功能需求，壳体的壁厚均匀控制在2mm，既保证了足够的结构强度，又不会过度增加整机的重量，整机带电池的重量控制在220g左右，单手握持长时间使用不会产生明显的负重感。建模过程中对所有的开孔、曲面过渡、卡扣结构都做了完整的细节还原，没有对结构做简化处理，按键的位置、孔位的排布都完全匹配实际产品的装配逻辑，可以直接用于同类手持通讯终端的结构参考、外观改型设计，也可以作为复古风格数码产品的设计参考素材，帮助结构设计师理解早期手持通讯设备的结构设计逻辑，在做同类产品的可靠性设计、人机工程设计时可以直接参考对应的结构处理方式，尤其是天线的阻尼结构、壳体的防撞设计、按键的排布逻辑，对于当下的三防手持终端、工业对讲设备的设计也有一定的参考价值。
