家用滚筒洗衣机金属外壳结构设计

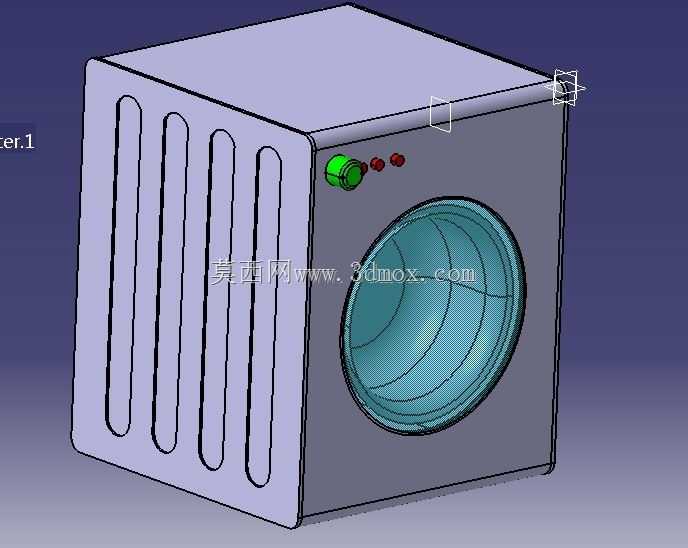

这款滚筒洗衣机的金属外板结构，是整机承载与防护的核心钣金构件，日常家用场景中，这类金属板件需要兼顾结构刚性、安装适配性与外观平整度，直接决定整机装配后的稳定性与长期使用可靠性。从实际应用场景来看，该金属板作为洗衣机的侧围与前框衔接构件，需要适配卫生间、阳台等潮湿多水的安装环境，板材选型阶段就需要考虑防锈涂层的附着力，同时预留出控制按钮、指示灯、舱门的安装开孔位，图中可见的顶部指示灯安装位，就是在钣金冲压阶段直接预留的定位孔，无需后期二次加工，能大幅提升总装线的装配效率。

设计思路上，该金属板采用一体化折弯成型工艺，侧面的竖向加强筋结构并非装饰性设计，而是通过钣金压型提升薄板的结构刚度，避免整机运行脱水阶段高速振动带来的板材共振异响，这类加强筋的排布间距、压型深度都需要结合整机配重块的安装位置、滚筒运行的振动频率做匹配，压型过浅会导致刚性不足，运行时产生低频嗡鸣，压型过深则会增加板材冲压的回弹量，提升后续整形的工艺成本。前侧的舱门安装位做了翻边处理，一方面是消除钣金裁切后的锐边，避免总装或后期维修时划伤操作人员，另一方面翻边结构能提升舱门密封圈的安装贴合度，减少洗涤过程中的渗水风险。

从安装边界来看，该金属板的外形尺寸需要严格匹配整机的装配公差，侧边的折边预留了与后板、底座框架的螺丝安装孔位，孔位的位置度公差需要控制在0.2mm以内，否则总装时会出现孔位错位，强行锁附螺丝会导致板材变形，影响整机的外观缝隙均匀度。顶部的控制区域开孔，除了指示灯的安装位，还预留了主控板的走线槽位，钣金边缘做了卷边处理，避免锋利的板材边缘割伤线束绝缘层，引发电路安全隐患。板材的厚度选型上，这类家用洗衣机的侧围金属板通常采用0.6-0.8mm的镀锌钢板，表面做喷塑处理，既能满足结构承载需求，也能控制整机的重量，避免过重导致入户搬运困难。

实际使用过程中，该金属板还需要承受整机运行时的静载荷与动载荷，静载荷主要来自顶部放置的洗护用品重量，动载荷则来自脱水阶段滚筒高速旋转产生的周期性振动，因此板材的折弯连接处都做了点焊加固，避免长期振动导致接缝处开焊变形。侧面的加强筋结构同时也能作为内部管线的固定依托，通过卡扣将进水软管、排水管线、内部线束固定在加强筋的间隙中，避免管线与运动部件接触产生磨损。前侧舱门周边的钣金平整度要求最高，平面度公差需要控制在0.1mm以内，否则会导致舱门关闭后密封圈压缩量不均匀，出现漏水问题，同时也会影响舱门的开合手感，出现卡滞或闭合不严的情况。

在工艺实现层面，该金属板的冲压工序需要依次完成落料、冲孔、压筋、折弯、点焊、表面处理等多个环节，每个环节的公差累积都会影响最终的装配效果，因此建模阶段就需要充分考虑钣金工艺的折弯系数、冲压回弹量，避免设计出无法量产的结构。比如顶部的指示灯安装孔，孔位边缘做了小尺寸的沉台设计，既能让指示灯安装后与板面齐平，提升外观质感，也能对指示灯起到定位作用，减少装配时的调整时间。板材的底部折边做了加高处理，避免卫生间地面的积水直接接触板材切口，提升构件的防锈能力，延长整机的使用寿命。
