冰棒棍搭建桁架式承重桥结构设计

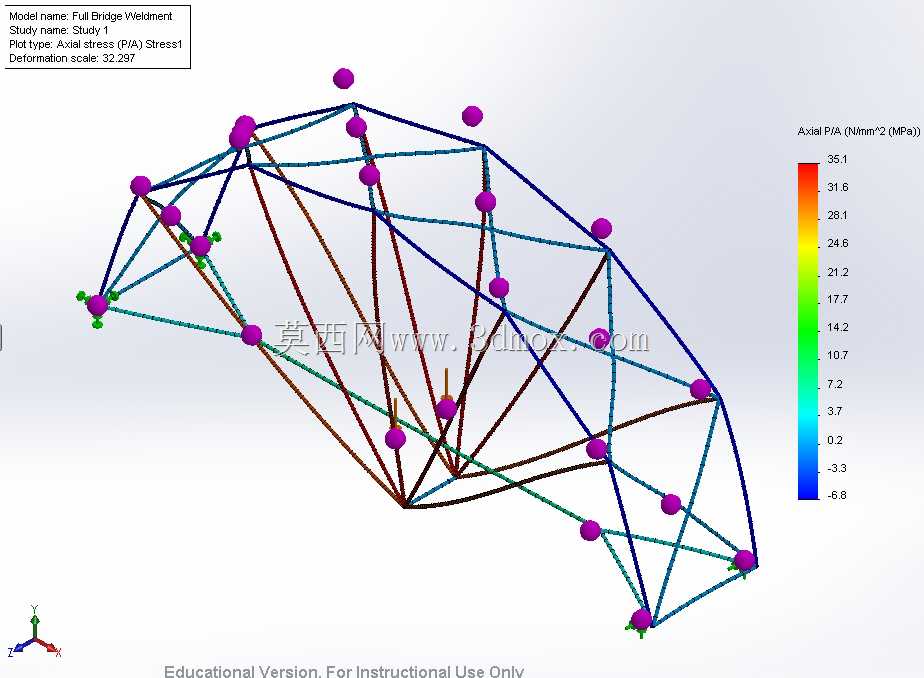

　　该结构属于典型的分布式受拉构件组合体系，核心采用拱形受力逻辑搭建，整体以细长杆件模拟工程桁架的传力路径，可用于结构力学入门教学演示、轻量化承重方案验证场景，也可作为小跨度临时承载结构的原理验证样件。从受力特性来看，结构自重仅0.3公斤，可实现50公斤的额定承载，强重比达到166，传力路径上通过节点处的紫色标识点位完成杆件力的分流，将上部荷载逐步分解为沿杆件轴向的拉压应力，避免杆件出现横向受弯的不利工况，右侧配套的应力云图可直观展示各杆件的轴向应力分布区间，从-6.8MPa到36.1MPa的应力区间覆盖了结构受载后的全部受力状态，其中高应力区集中在拱脚位置与跨中下部受拉构件，低应力区分布在拱顶次要连接杆件，

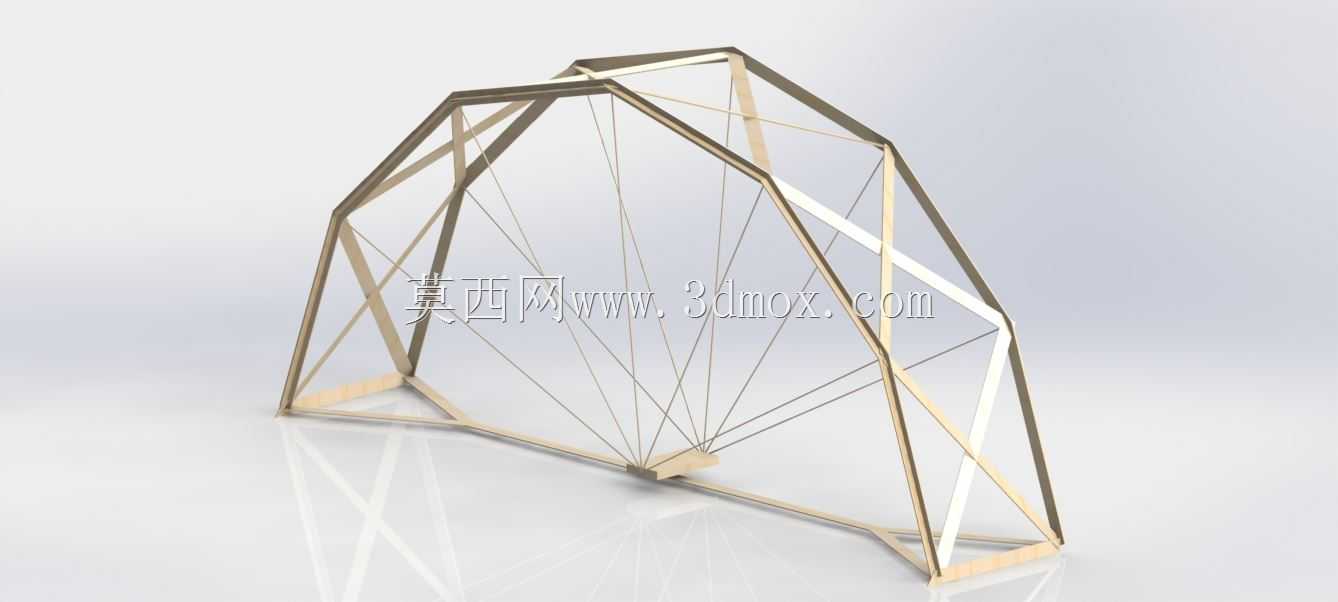

　　可通过应力分布结果针对性优化杆件截面与排布密度。设计过程中优先遵循桁架结构的受力基本原则，将主要承载杆件沿主应力迹线方向布置，减少非承载杆件的冗余重量，节点处采用胶接方式模拟工程结构的焊接/栓接节点，需注意胶接工艺的施工质量会直接影响节点传力可靠性，若局部节点胶层失效会导致相邻杆件应力重分布，甚至引发整体结构的连锁失稳，这一点和实际工程中桁架节点的质量管控逻辑完全一致。结构的外形轮廓为拱形桁架，整体安装边界仅需在两端拱脚位置设置简支支撑即可，无需额外的中间支撑结构，占用的水平投影跨度可根据杆件长度灵活调整，垂直方向的拱高可根据承载需求优化，拱高越大则水平推力越小，对支撑端的抗侧移要求越低，反之则拱高越小结构竖向刚度越高，

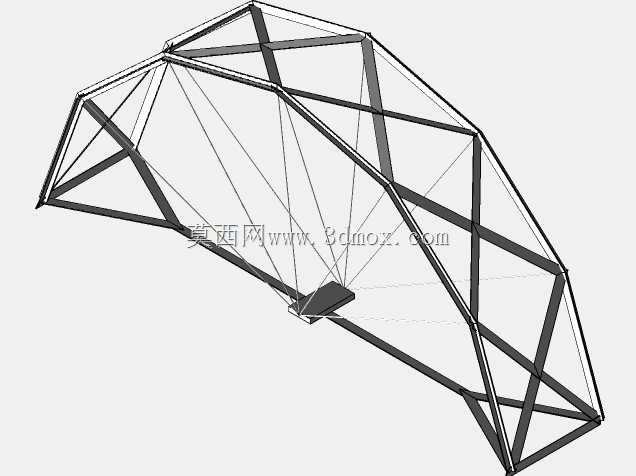

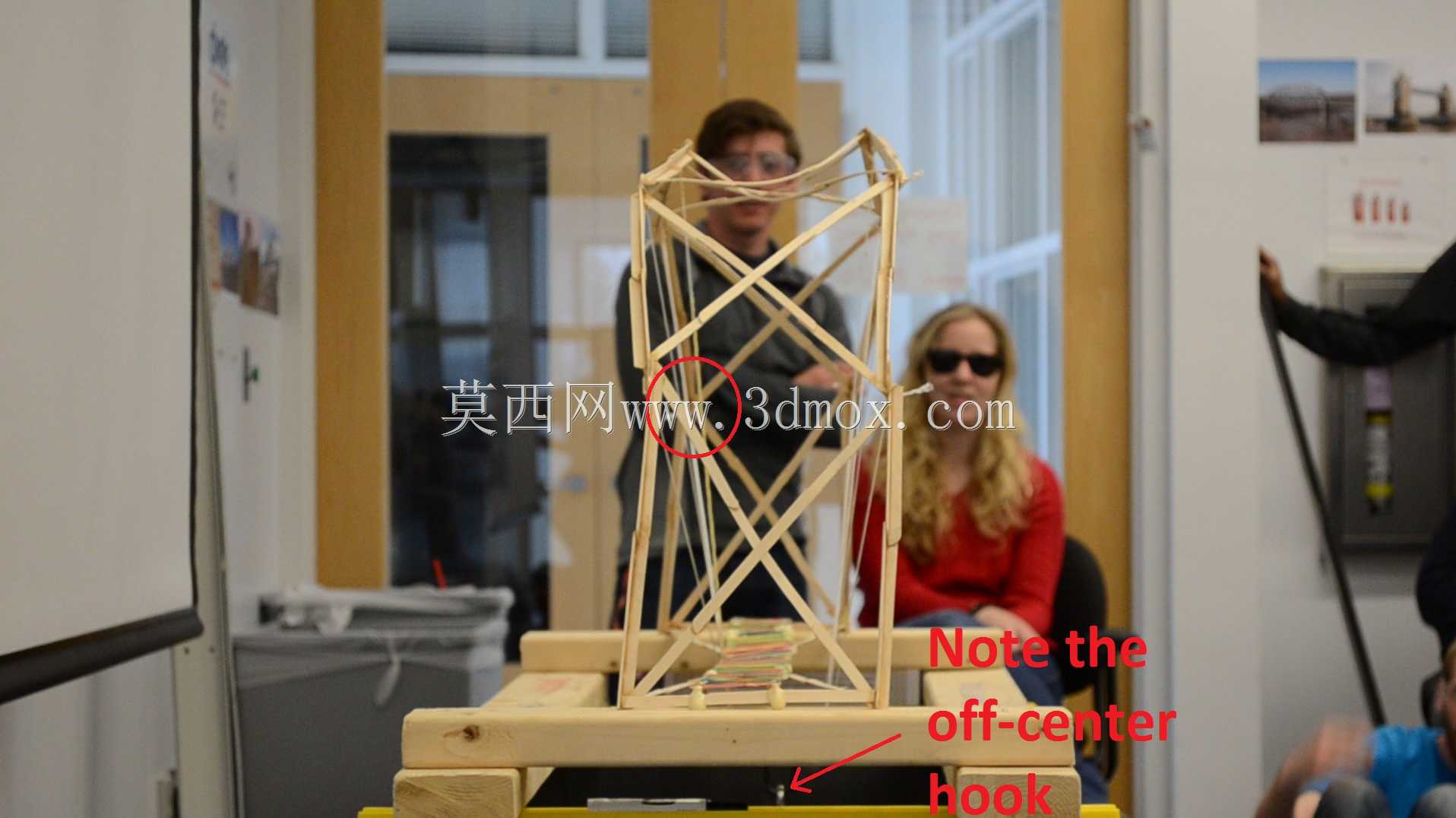

　　但支撑端需要承受更大的水平反力。杆件之间的连接节点采用球形节点模拟，可有效降低节点处的应力集中，避免杆件端部因应力突变出现断裂失效，不同颜色的杆件对应不同的受力属性，蓝色杆件为主要受压构件，棕色杆件为主要受拉构件，绿色杆件为辅助稳定构件，可根据受力属性选择不同截面参数的杆件材料，在满足承载要求的前提下最大限度控制整体重量。这类结构的实际用途除了教学演示之外，还可拓展应用于应急临时便桥搭建、轻量化展示台支撑结构、小型无人机起降架等场景，核心设计思路是用最少的材料实现最高的承载效率，通过分布式受拉构件分担荷载，避免局部应力过载。在建模过程中需注意杆件之间的干涉检查，确保每根杆件的端部都精准对齐节点中心，避免出现偏心受力的情况，

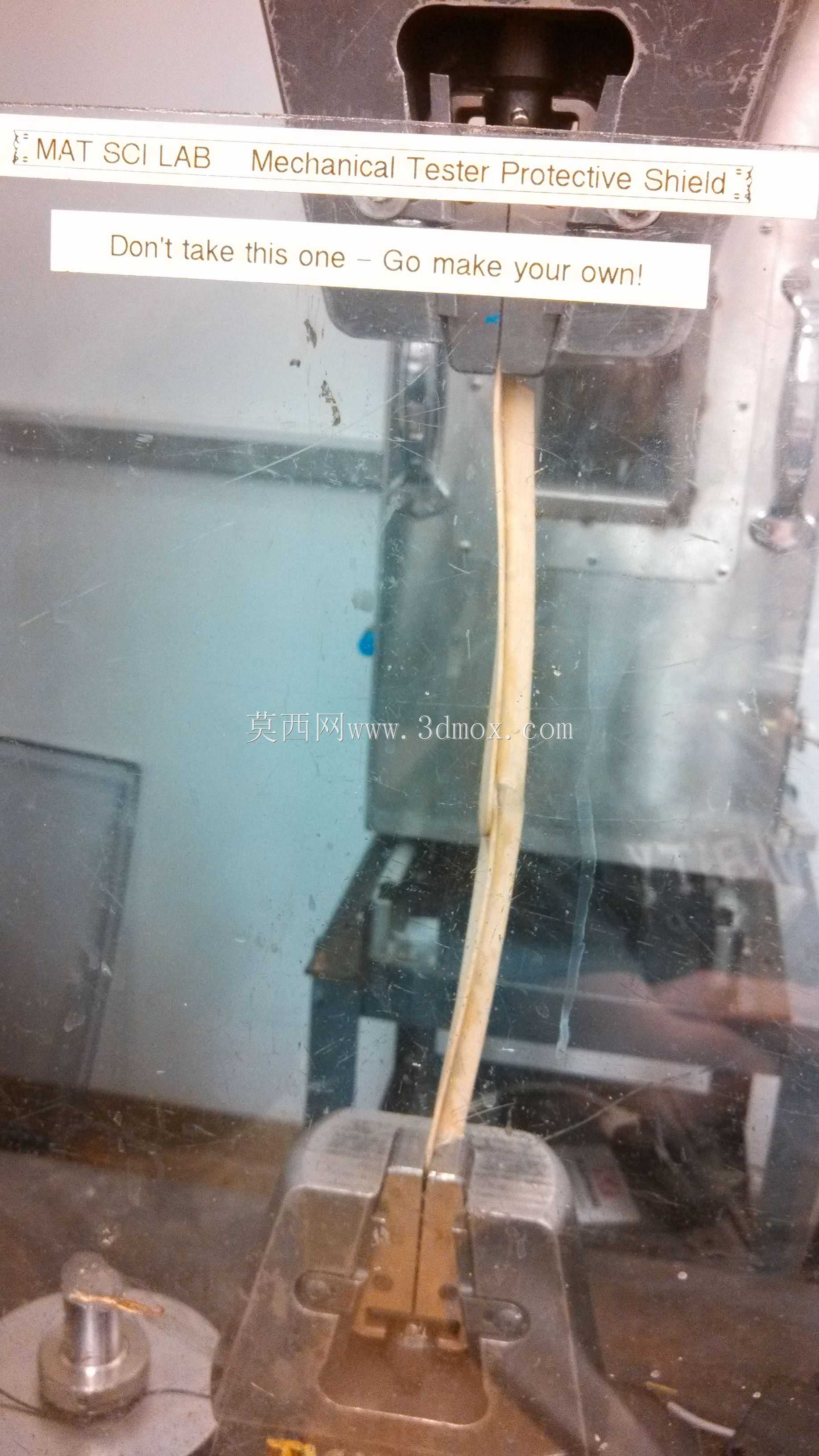

　　一旦杆件存在安装偏心，会在节点处产生附加弯矩，大幅降低结构的整体承载能力，焊接件轮廓的参数化建模逻辑可直接复用至同类桁架结构设计中，通过调整杆件长度、节点坐标、拱度参数即可快速生成不同跨度、不同承载等级的桁架桥方案，无需重复从零开始建模。结构的失稳形式主要为受压杆件的屈曲失稳，因此在设计时需要对长细比较大的受压杆件进行稳定性验算，必要时可增加横向连接杆件减小受压杆件的计算长度，提升整体抗失稳能力，受拉构件则主要验算抗拉强度，确保杆件的拉应力低于材料的许用应力即可。
