Turtlebot3树莓派V2摄像机安装固定支架

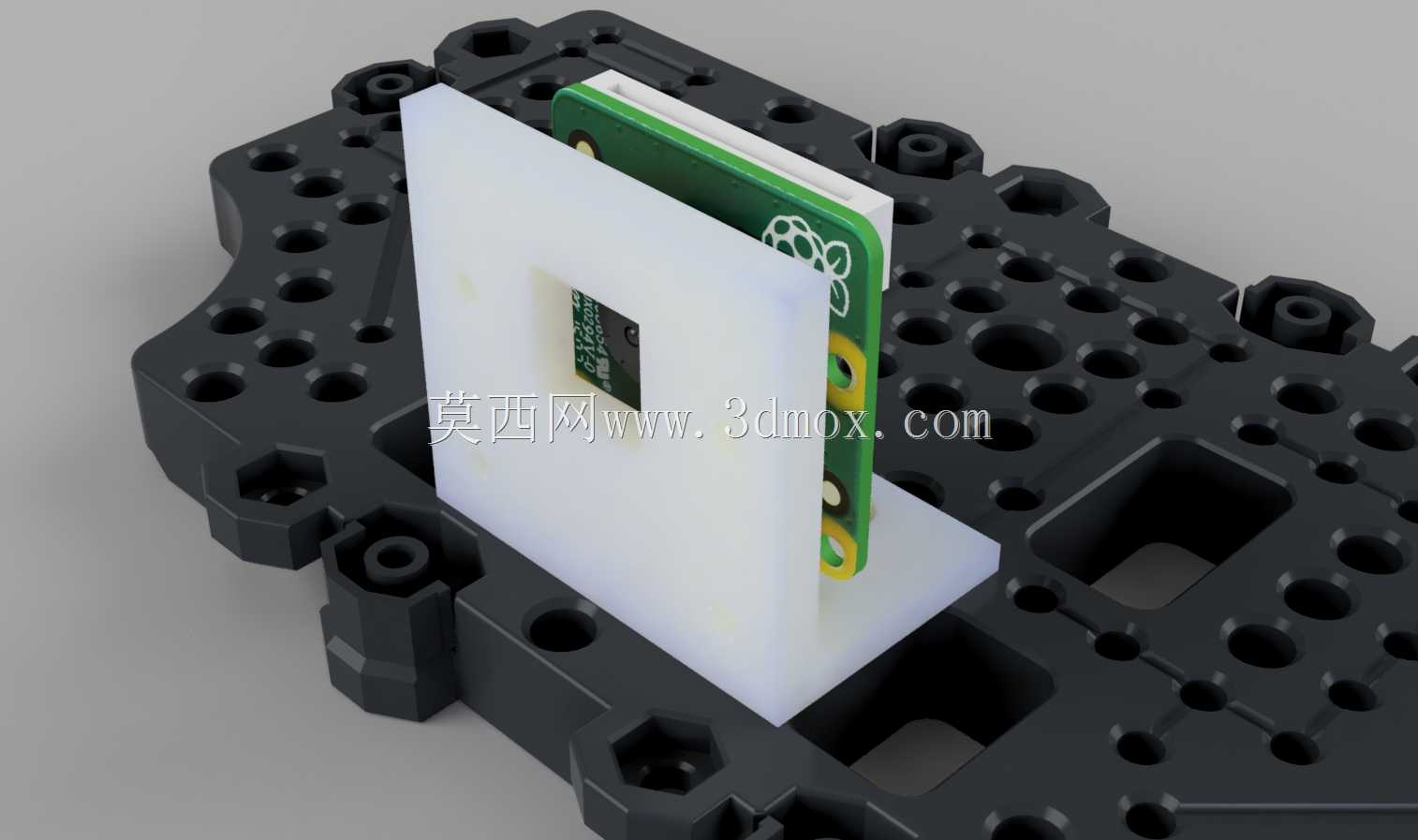

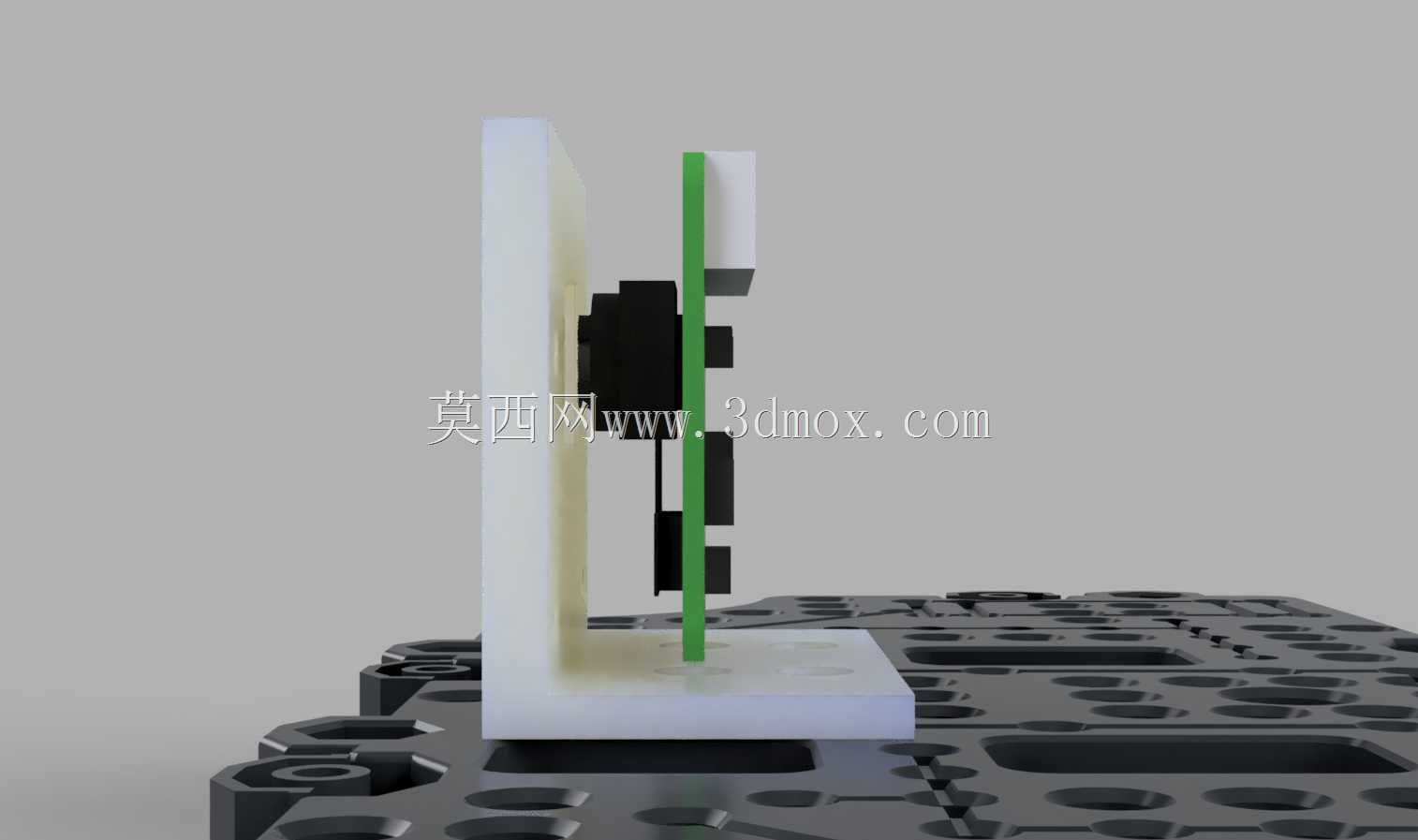

移动机器人研发场景中，视觉传感器的安装可靠性直接影响SLAM建图、视觉导航、目标识别等功能的运行稳定性，这款适配Turtlebot3汉堡/华夫饼板的摄像机固定支架，正是针对树莓派V2摄像机的板载安装需求设计的结构件。从实际装机的工程需求出发，设计时首先考虑了安装位的匹配精度，支架主体采用立式承托结构，白色安装立板预留了与树莓派V2摄像机PCB板安装孔完全对位的固定孔位，摄像机可通过4个M2x10mm螺栓搭配M2螺母完成与支架的锁紧，避免机器人行进过程中因振动、加减速冲击导致的摄像头偏移、画面抖动问题，保证视觉采集的光轴角度始终处于设计标定位置。支架底部的连接结构完全适配Turtlebot3上层板的通用安装孔距，可通过2个M3x10mm螺栓搭配M3螺母将整个支架组件固定在TB3板的预留安装位，不会与板载的其他传感器、接线端子、主控模块产生空间干涉。从安装边界来看，支架整体高度控制在刚好让摄像头镜头处于机器人上层结构的无遮挡区域，既不会因为支架过高导致整机重心上移影响移动稳定性，也不会因为位置过低被上层结构件遮挡视场角，能够保证树莓派V2摄像机的水平视场、垂直视场都处于有效采集范围，满足机器人前方环境感知的视野要求。结构设计上采用了直角承托的构型，立板与底部安装座为一体化结构，省去了额外的拼接装配环节，减少装配累积误差，同时立板中部做了镂空让位，刚好避开摄像头的背面元器件，不会对PCB板上的芯片、排针造成挤压，安装时无需额外调整元器件位置，直接对位锁紧即可完成装配。在实际机器人调试场景中，这类定制化支架能够替代通用的胶粘、扎带固定方式，保证视觉传感器的安装重复精度，每次拆装维护后都能快速复位到标定位置，减少重复标定的工作量，同时塑料材质的支架不会对板载的无线通讯信号造成屏蔽，不会影响机器人的WiFi、蓝牙通讯质量，适配科研、教学场景下Turtlebot3机器人的视觉改装需求，不管是做视觉循迹、二维码识别还是三维重建实验，都能提供稳定的传感器安装基准。
