马匹运输专用装卸坡道挂车结构设计

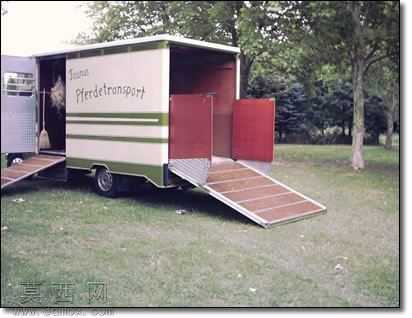

本模型为马匹运输专用装卸坡道挂车，采用SolidWorks完成全参数化三维建模，建模过程严格遵循专用车辆运输牲畜的实际使用需求，对挂车箱体、双侧折叠坡道、内部防护结构进行1:1等比例还原。建模阶段首先搭建挂车底盘的基准框架，确定单轴轮胎的安装位置与承载重心，保证箱体整体配重符合道路行驶的稳定性要求；箱体部分采用薄壁实体建模搭配外观纹理贴图，还原实车的涂装标识与侧壁分层饰条效果，箱体侧壁设置多组通风开口结构，兼顾运输过程中的空气流通需求。双侧装卸坡道为模型核心结构，采用折叠式铰接设计，坡道面板设置防滑纹理结构，坡道侧边加装低矮防护挡边，避免马匹上下过程中踩空侧滑，坡道与箱体连接处采用隐藏式铰接轴结构，收起时可完全贴合箱体侧壁形成封闭箱门，展开后坡道与地面形成平缓倾斜角度，适配马匹行走的步幅高度，降低装卸过程中马匹的应激反应。材质渲染阶段，箱体外部采用哑光金属漆材质搭配绿色装饰条，坡道面板采用防滑铝合金纹理材质，轮胎采用黑色橡胶材质搭配真实胎纹细节，箱体内部采用暗红色防滑内饰材质，地面草皮与背景树木采用环境贴图搭配漫反射材质，渲染输出的效果图还原了户外实景下的车辆使用状态。结构设计上重点考量坡道的承重性能，对坡道的支撑骨架做了加强筋布局，保证单块坡道可承载马匹的整体重量，铰接位置设置限位结构，避免坡道展开角度过大导致支撑失稳；箱体内部预留了拴马桩与清洁工具放置区域，还原实车的内部功能布局，整体模型结构完整，各部件装配关系清晰，无干涉错面问题，可用于专用运输车辆的结构展示、牲畜运输装备的方案优化参考，也可作为相关专用车设计的教学演示案例使用。
