外六角全牙螺纹紧固件结构设计

　　日常做设备结构设计时，外六角全牙螺栓是最常接触的基础连接件，小到工装夹具的板件拼接，大到机架总成的型材锁附，几乎所有需要可拆卸紧固的场景都能见到它的身影。不同于半牙螺栓仅在杆部末端加工螺纹的结构，全牙形式的螺栓杆部全程加工连续外螺纹，在被连接件总厚度偏小、需要螺纹全程啮合提升锁附可靠性，或是需要配合螺母调整夹紧距离的场景下，适配性远高于半牙产品。

　　从实际选型的安装边界来看，这类螺栓的六角头尺寸严格遵循通用紧固件的对边、对角公差要求，配套扳手空间设计时，需要预留足够的套筒或开口扳手操作余量，避免出现扳手无法卡入、拧紧过程中打滑蹭伤零件表面的问题。头部下端的支承面做了平整加工，锁附时能与被连接件表面均匀贴合，不会因为接触面倾斜导致预紧力偏移，长期受振动载荷时也能降低松脱风险。杆部的螺纹牙型采用通用连接螺纹的牙型角设计，牙侧间隙控制在合理范围，既能保证与内螺纹件的顺畅旋合，又能避免间隙过大导致的螺纹副受力不均，在承受轴向拉力载荷时，各圈螺纹的受力分布更均匀，不会出现前几牙应力集中过载滑牙的问题。

　　设计这类零件的三维模型时，首先要明确螺纹的加工工艺逻辑，外螺纹的大径、中径、小径尺寸需要匹配对应公称直径的公差带，不能直接用理论牙型建模忽略加工公差，否则后续做装配干涉检查时会出现虚拟装配过盈，和实际装配情况不符。六角头与杆部的过渡位置需要设计合理的圆角，不能做成直角衔接，这个位置是螺栓受拉时的应力集中区，合适的过渡圆角能大幅提升螺栓的疲劳强度，在设备长期受交变载荷的工况下，能避免过渡位置出现断裂失效。螺纹末端的倒角设计也不能忽略，装配时这个倒角能起到导向作用，让螺栓顺利穿入安装孔、对准内螺纹孔，不会出现螺纹首牙磕碰损伤的问题。

　　从实际应用场景来说，这类全牙外六角螺栓的适用范围非常广，钣金机柜的板件拼接时，因为钣金件厚度普遍偏薄，全牙螺栓穿入后可以在任意位置配合螺母锁紧，不需要严格控制螺栓的旋入长度；小型自动化设备的型材架组装时，配合法兰螺母或防松螺母使用，能满足不同厚度型材叠装的锁附需求；甚至在做维修工装、临时夹具时，全牙螺栓可以配合两个螺母做简易的高度调节支撑，适配不同的装夹高度需求。

　　做结构校核时需要注意，这类螺栓的有效螺纹长度是整个杆部长度，计算螺纹啮合强度时，要以实际旋合的螺纹圈数为基准，不能按半牙螺栓的有效螺纹长度计算，否则会出现强度校核结果偏于危险的问题。另外螺栓头部的厚度尺寸也要纳入安装空间校核，部分沉孔安装场景下，沉孔的深度需要大于螺栓头部厚度，保证锁附后头部不突出零件表面，避免和周边运动部件发生刮蹭。螺纹表面的粗糙度也有实际要求，牙侧表面过于粗糙会增大旋合摩擦力，导致拧紧时预紧力不准，过于光滑又会降低螺纹副的自锁性能，在振动工况下容易松脱，建模时虽然不需要细化到粗糙度的微观结构，但在工程图标注时需要明确对应加工要求，和三维模型的设计意图保持统一。

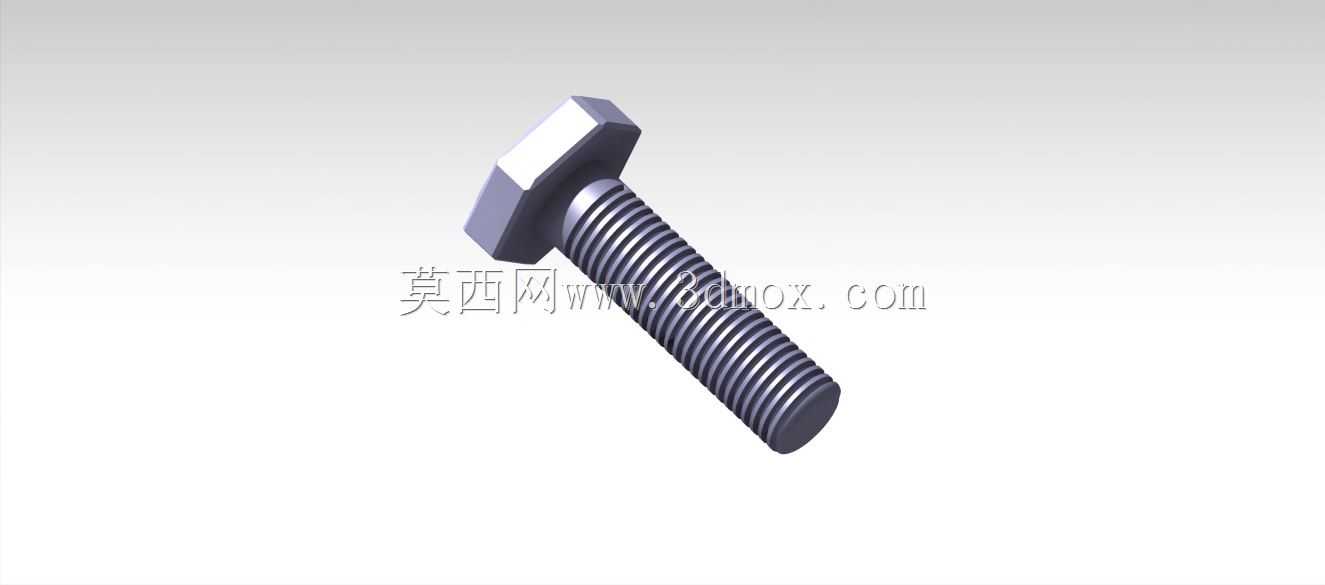

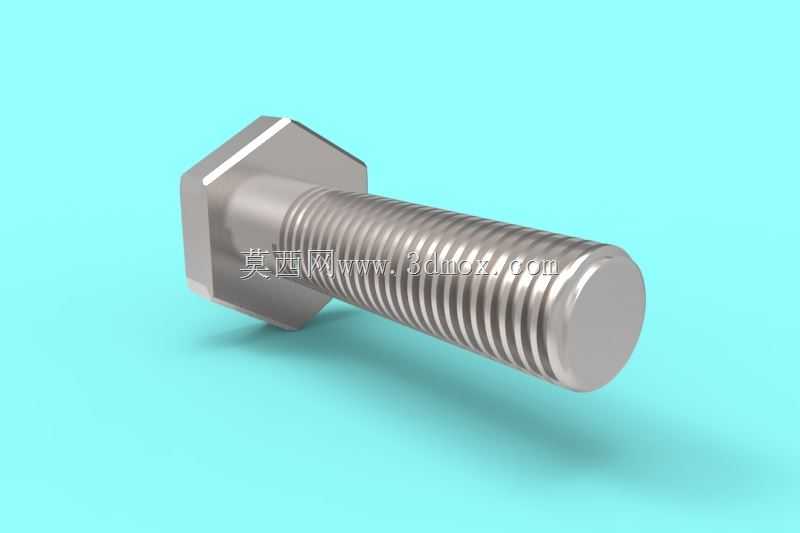

　　很多刚入行的结构设计师做选型时，容易忽略全牙和半牙螺栓的应用差异，在被连接件厚度较大的场景误用全牙螺栓，导致未啮合的光杆部分没有螺纹支撑，螺栓受剪时容易出现杆部变形；或是在薄件连接场景误用半牙螺栓，导致螺纹旋入长度不足，锁附后滑牙。这个三维模型完整还原了外六角全牙螺栓的所有结构细节，不管是做整机装配的虚拟干涉检查，还是做紧固件选型的结构参考，都能直接匹配实际生产的零件尺寸，不需要再额外调整结构参数，能大幅减少结构设计阶段的重复建模工作量，也能避免因为建模尺寸不符合标准导致的加工、装配问题。
