梅花型手拧调节旋钮结构设计

　　这类梅花型手拧旋钮在工业现场的应用场景覆盖极广，小到测试台架的工装夹具锁紧、检测设备的档位调节，大到生产线旁的小型工位器具定位、通风管道风阀的开度调整，但凡需要徒手操作、无需借助额外工具就能完成锁紧或调节的部位，都能见到这类结构的身影。和带手柄的旋钮相比，它的外轮廓没有突出的杆状结构，不会在设备运行过程中形成剐蹭风险，也不会因为意外碰撞导致旋钮移位，在人员走动频繁的工位、操作空间局促的设备内腔旁使用，安全性和适配性都更突出。从功能特性来看，这个旋钮的核心作用是通过手动旋转施加扭矩，带动配套的螺杆或者阀芯完成直线位移或者角度切换，外周的多瓣式凸耳结构，就是为了增大手指和旋钮接触面的摩擦力，即便操作人员佩戴薄款劳保手套，也能稳稳施力，

　　不会出现打滑脱手的情况。旋钮下部的圆柱段是安装导向部位，和被安装件的安装孔保持小间隙配合，旋转过程中不会出现径向晃动，保证调节或者锁紧过程的同轴度，避免因为偏心导致的螺杆卡滞、密封面偏磨问题。中心的通孔是穿装连接件的位置，根据实际使用需求，可以穿装全螺纹螺杆配合螺母锁紧，也可以和阀杆、调节杆做扁位配合传递扭矩，孔的内壁做了倒角处理，装配时能快速引导连接件穿入，减少装配对位的时间成本。设计这类旋钮的时候，首先要考虑的是手动操作的施力舒适度，外周的每个凸耳的圆弧过渡都要贴合手指指腹的自然弧度，棱边位置全部做倒钝处理，不能有尖锐的边角，否则长时间操作会磨伤操作人员的手部。凸耳的数量和尺寸要匹配常用的手动扭矩范围，

　　瓣数太少会导致单次旋转的施力点不足，拧动的时候需要频繁换手，瓣数太多又会让单个凸耳的宽度过窄，手指没法完全贴合施力，这个结构采用的八瓣布局，刚好平衡了施力便利性和结构紧凑性，不管是快速旋拧还是最终锁紧发力，都能找到合适的施力位置。材质选择上，这类旋钮如果是用于普通工业环境，一般采用增强尼龙注塑成型，自重轻、绝缘性好，也不会和金属安装件产生锈连；如果是用于高温、有油污的工况，会采用锌合金压铸成型，表面做喷塑或者发黑处理，耐油污腐蚀能力更强，结构强度也更高，能承受更大的锁紧扭矩。安装边界方面，这类旋钮的外径尺寸一般根据所需锁紧力来定，常规工位调节用的旋钮外径在40mm到60mm之间，对应的安装孔直径在8mm到12mm区间，下部圆柱导向段的长度要比被安装件的面板厚度多出2mm到3mm，保证旋转时不会因为面板的平面度误差出现卡滞。旋钮的上端面一般做平整处理，部分使用场景会在端面刻印刻度或者档位标识，方便操作人员直观判断调节的幅度，这个模型的上端面做了微弧过渡，既提升了握持的手感，也避免了平面边缘的磕碰损伤。在实际选型替换的时候，要注意旋钮的中心孔连接形式，如果是和螺杆配合，要确认螺纹规格和孔的深度，避免出现螺杆顶死或者旋合长度不足导致的锁紧失效；如果是和阀杆配合，要确认扁位的尺寸和方向，保证扭矩传递可靠。另外，旋钮和被安装面之间可以根据需求加装平垫片或者防滑垫圈，减少旋钮旋转时对安装面板的磨损，也能在震动工况下起到防松的作用，

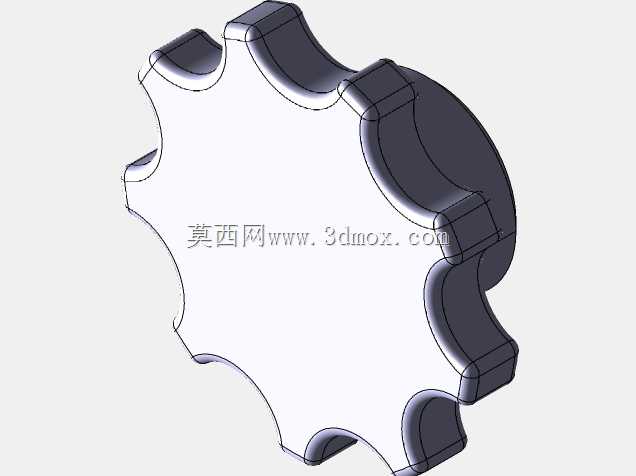

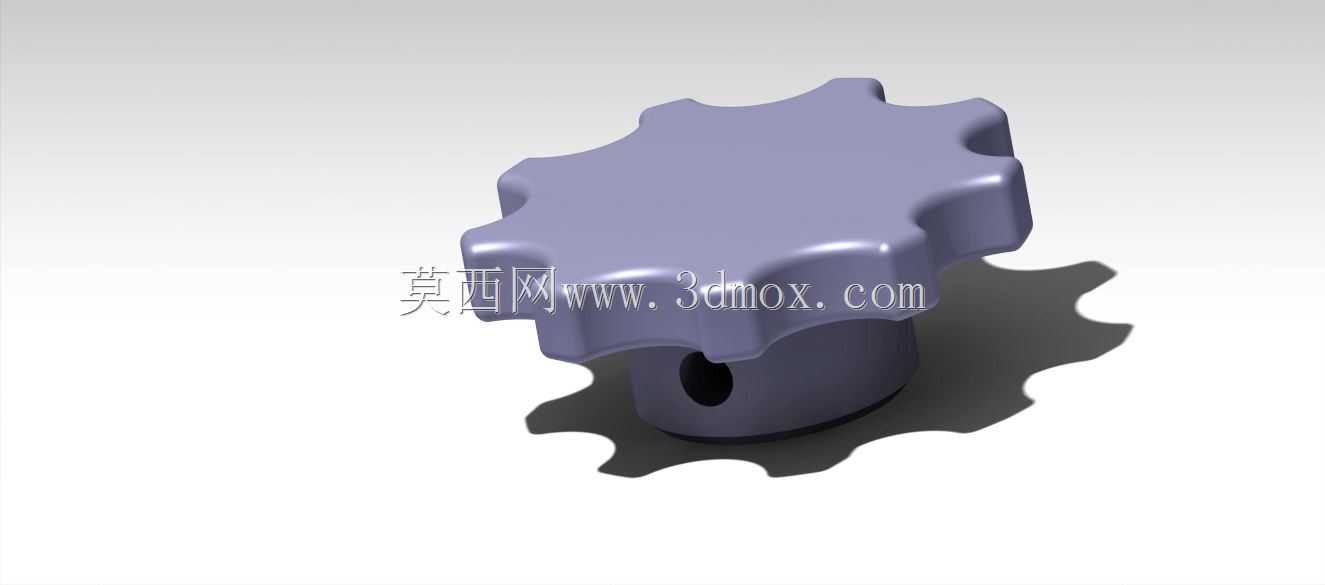

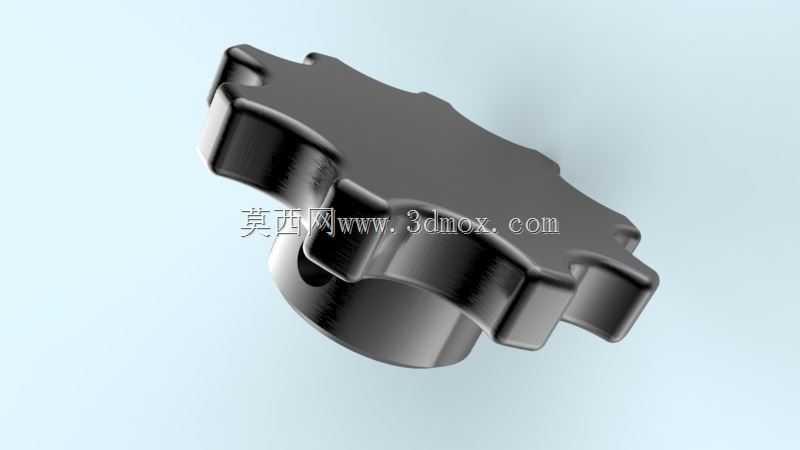

　　避免设备运行过程中旋钮自行回转移位。这类结构看似简单，实则在细节设计上要充分考虑人机工程学和实际工况的适配性，比如凸耳的凹陷深度要刚好容纳指腹的按压深度，太浅会导致摩擦力不足，太深又容易积存油污和灰尘，增加清洁的难度；表面的粗糙度要控制在合理范围，太光滑会降低摩擦系数导致打滑，太粗糙又会硌手影响操作体验。很多现场的小故障，比如调节旋钮打滑、锁紧失效，往往都是因为旋钮的结构设计没有考虑实际操作的受力情况，要么是凸耳的强度不足，施力时出现断裂，要么是配合尺寸公差不合理，长期使用后出现松旷。这个三维模型完整还原了这类旋钮的所有结构细节，从外周的凸耳轮廓到内部的安装孔倒角，再到各部位的过渡圆角，都和实际量产的零件结构一致，不管是做设备的整机装配模拟，还是做工装夹具的结构设计，都可以直接调用参考，不需要再重新绘制基础轮廓，能有效缩短结构设计的周期。在做装配干涉检查的时候，要特别注意旋钮旋转时的最大外轮廓边界，确认周边没有其他零部件会和旋钮的凸耳产生碰撞，尤其是在旋钮做整周旋转的使用场景下，要预留出足够的手指操作空间，一般在旋钮外周留出至少10mm的无遮挡空间，方便操作人员握持施力。如果是用于有防尘防水要求的设备部位，还可以在旋钮的导向圆柱段加装密封圈，避免灰尘、水汽从安装孔的间隙进入设备内部，这时候在建模的时候就要预留出密封圈的安装槽位置，槽的尺寸要和所选密封圈的规格匹配，保证密封效果的同时不会增加旋钮的旋转阻力。
