微型金属齿轮减速电机三维结构设计

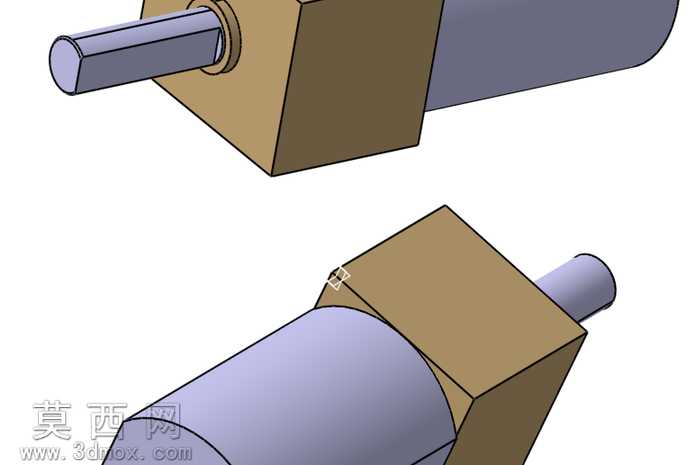

本作品为微型金属齿轮减速电机的三维参数化建模成果，建模过程严格遵循小型减速电机的实际结构比例与装配逻辑，首先完成核心输出轴的基准建模，采用拉伸、倒角特征构建轴段的阶梯结构，对轴端的装配平面做精准的尺寸约束，保证输出端与外接负载的配合公差符合微型传动件的设计要求。齿轮箱部分采用方形壳体结构，通过凸台拉伸构建箱体的主体轮廓，对箱体与电机主体的衔接端面做配合面的平整处理，预留轴孔的装配间隙，壳体表面做哑光金属质感的材质赋予，还原粉末冶金金属齿轮箱的真实外观质感。电机主体部分采用圆柱筒体结构，通过回转特征构建机壳的圆柱轮廓，对机壳与齿轮箱的连接部位做定位凸台的细节建模，保证两者装配时的同轴度约束，机壳材质赋予深灰色哑光金属材质，模拟微型直流电机的铁质机壳表面处理效果。内部传动结构按照9毫米微型齿轮箱的传动比逻辑排布各级金属齿轮，每一级齿轮的齿形都通过参数化齿廓特征生成，保证齿轮啮合的间隙符合微型传动的设计要求，避免传动卡滞的问题。建模过程中对所有装配部件添加了同轴、面重合的装配约束，可直接用于装配干涉检查，验证齿轮啮合、轴系转动的结构合理性。渲染阶段采用柔和的工业产品打光方案，通过两个侧方主光源勾勒电机的轮廓线条，顶部补光消除结构暗部的死黑区域，清晰展现齿轮箱与电机主体的衔接结构、输出轴的细节特征，材质参数调整上区分了齿轮箱的棕褐色金属质感与电机机壳的深灰金属质感，输出轴采用亮面金属材质突出传动部件的加工质感，整体模型结构完整，细节还原度高，可用于微型传动方案的结构演示、小型机器人驱动部件的选型参考、教学场景下的减速电机结构讲解使用，能够直观展现微型金属齿轮减速电机的外部装配形态与核心结构特征。
