旋转电机离心式叶轮三维结构设计

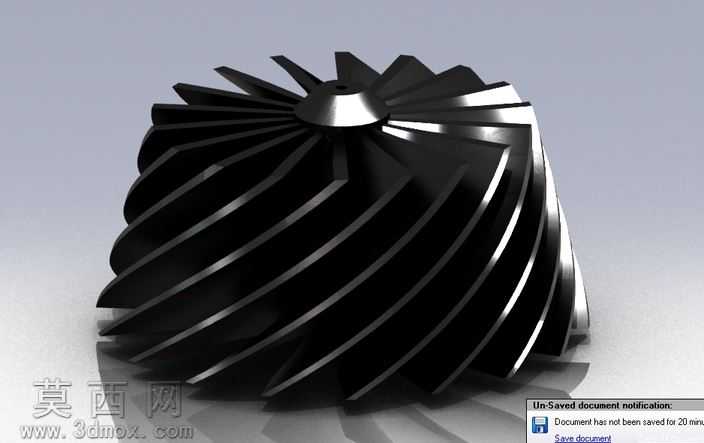

本模型为旋转电机配套的离心式叶轮三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以叶轮中心安装轴孔为基准定位，绘制轮毂主体的回转截面草图，通过旋转凸台命令生成带中心定位孔的锥形轮毂基体，精准匹配电机输出轴的装配尺寸，保证叶轮安装后的同轴度公差要求。叶片部分采用扭曲型空间曲面设计，先绘制叶片进口端与出口端的两个截面轮廓，通过放样凸台命令生成单枚叶片的基础实体，再对叶片与轮毂的衔接位置做圆角过渡处理，消除应力集中的尖锐棱角，随后通过圆周阵列命令，以轮毂中心轴为阵列基准，均匀排布所有叶片，保证每相邻叶片的流道宽度一致，避免流体通过时出现偏流、紊流问题。建模完成后对整体结构做干涉检查，确认叶片之间、叶片与轮毂之间无实体重叠，装配间隙符合设计要求。渲染阶段采用金属哑光材质赋予叶轮主体，模拟铝合金或钢制叶轮经表面氧化处理后的质感，通过调整环境光与反射参数，突出叶片曲面的扭曲弧度与金属光泽，背景采用浅灰色渐变背景，弱化环境干扰以清晰展示叶轮的整体结构与叶片排布细节。设计过程中充分考虑叶轮的动平衡性能，所有叶片的质量、形状、安装角度完全一致，轮毂中心的安装孔设置有定位止口，可保证叶轮安装到电机轴后高速旋转时不会出现偏心抖动，叶片的扭曲角度经过优化，可在电机驱动旋转时高效带动气流或流体沿径向甩出，适配电机的散热或流体输送需求，整体结构紧凑，叶片与轮毂为一体化设计，具备足够的结构强度，可承受高速旋转时的离心力载荷，满足电机配套部件的使用工况要求。
