电机板反向发动机草图跟踪定位板件

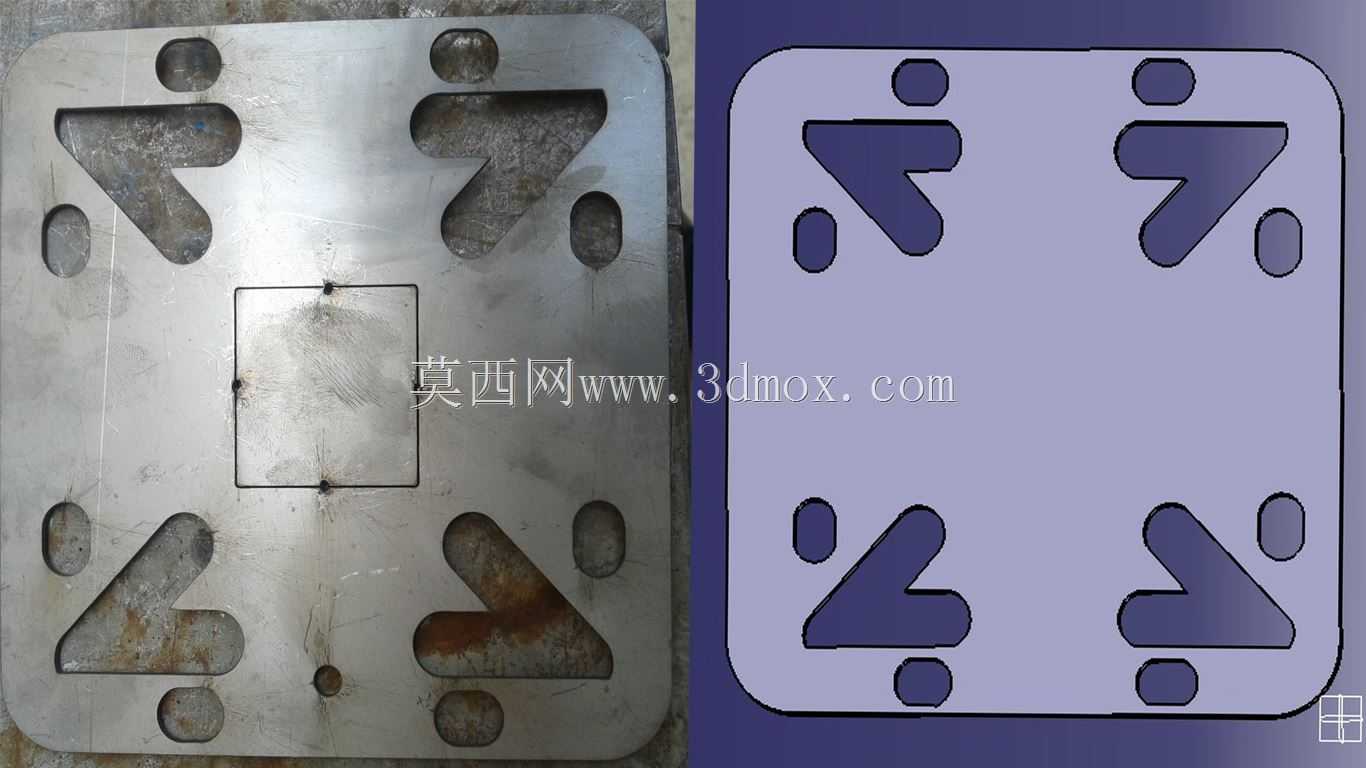

　　在动力总成装配与调试工位上，这类板件常作为反向发动机草图跟踪工序的定位基准件使用，区别于常规的平面定位工装，该板件的镂空轮廓完全匹配待跟踪的发动机草图特征点位，作业时将待检测的发动机壳体草图面贴合板件基准面，即可通过镂空区域快速核对草图轨迹的偏移量，省去逐点打表测量的繁琐步骤，在小批量动力单元返修、样机试制的草图校验环节适配性极强。从结构设计逻辑来看，板件整体采用对称式布局，四个角部做了圆角过渡处理，避免装配过程中锐边划伤操作人员或磕碰工件表面，板面上分布的四组箭头状镂空结构，分别对应发动机草图上的四个关键轨迹拐点，每处镂空旁设置的小圆孔与长圆孔，分别承担定位销穿装、位置微调补偿的作用，中间的方形实心区域是板件的核心基准面，

　　加工时该区域平面度公差控制在0.02mm以内，保证贴合时无翘曲间隙，不会因为基准面偏差导致轨迹核对出现误判。板件的安装边界设计充分考虑了现有工位的装夹条件，整体长宽尺寸适配常规台钳的最大夹持范围，不需要额外定制专用夹具即可直接固定在作业台面上，边缘的长圆孔可以兼容不同规格的压紧螺栓，即使在不同型号的发动机草图跟踪作业中，也能通过调整螺栓固定位置实现快速换装，不需要重新加工安装孔位。实际使用过程中，该板件除了承担草图轨迹核对的功能外，还可以作为反向发动机装配时的辅助定位靠模，当需要在发动机壳体上标记附件安装点位时，可直接将板件贴合在壳体对应端面，通过镂空位置快速划出标记线，相比传统的划线平台作业方式，能减少60%以上的辅助作业时间，

　　同时降低人工划线的人为误差。设计阶段针对板件的受力变形做了针对性优化，所有镂空转角处都设置了工艺圆角，避免应力集中导致板件长期使用后出现变形，板厚选取兼顾了刚性与轻量化需求，既不会因为板件过薄在装夹时产生形变影响基准精度，也不会因为过重导致操作人员换装时费力。在发动机逆向测绘作业场景中，该板件还能作为草图轨迹的快速比对样板，将扫描得到的点云数据与板件镂空轮廓做拟合比对，即可快速判断草图绘制的偏差值，不需要反复在三维软件中手动测量特征点间距，大幅提升逆向建模的效率。板件表面没有多余的凸起结构，所有镂空边缘都做了去毛刺处理，贴合工件时不会刮伤发动机壳体的加工表面，适配铝合金、铸铁等不同材质的发动机壳体检测作业，

　　不会因为板件硬度高于工件造成表面压痕。从安装适配性来看，板件的定位孔间距与现有发动机装配工位的通用定位平台孔系完全匹配，不需要对现有工位做改造即可直接投入使用，对于多品种小批量的发动机试制车间来说，这类通用化的样板件能减少大量专用工装的制作成本，同时缩短工装准备周期。
