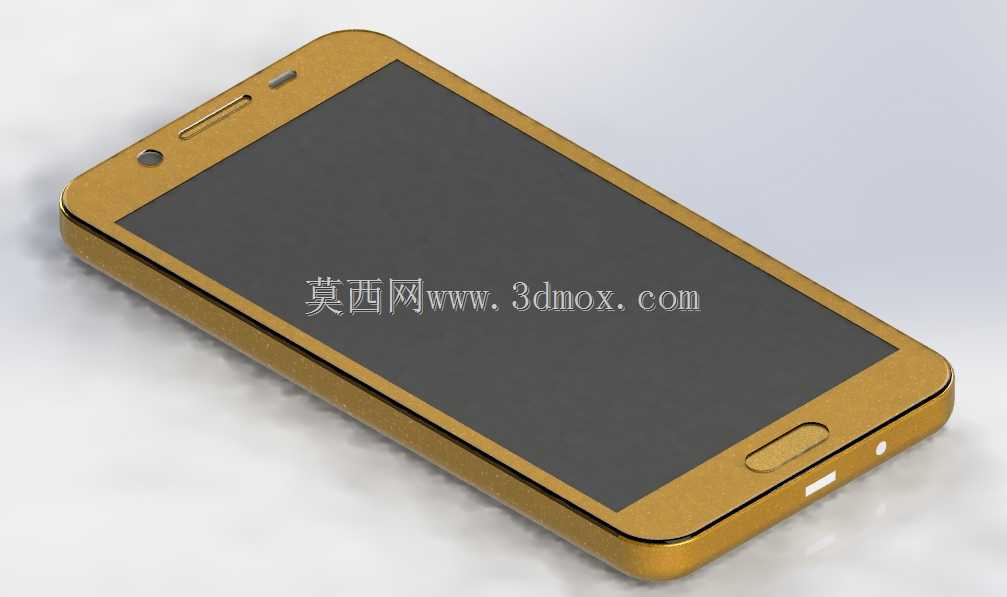

三星J7 Prime智能手机外观结构三维数模

　　这款手持移动通讯终端的三维数模，完整还原了直板触控智能手机的整机外观结构与外部装配边界，可直接用于消费电子领域的周边配件开发、产品外观方案对标、展示场景搭建等实际工程环节。从实际应用场景来看，该数模可适配手机保护套的结构设计工位，设计师可直接提取整机外轮廓曲面、侧边按键位置、摄像头开孔区域、底部接口与出声孔排布参数，直接开展硅胶、PC、TPU等不同材质保护壳的分型面设计，省去逆向扫描的前期测绘步骤，缩短配件开发的前期准备周期；也可用于桌面展示支架、车载夹持配件的匹配设计，通过数模可直接校验夹持结构与手机侧边的接触位置，避开按键、接口区域，保证夹持稳定性的同时不影响设备正常按键操作与接口插拔使用；此外在展会产品展示、数码类教学课件制作、电商场景的产品渲染环节，该数模也可直接导入渲染环境完成材质、光影调整，输出符合展示需求的视觉素材。

　　从产品功能特性对应的结构设计来看，数模完整还原了该机型正面2.5D弧面玻璃与中框的衔接过渡结构，正面顶部的前置摄像头开孔、听筒开槽位置与尺寸完全匹配实机装配关系，正面底部的实体指纹识别按键的凸起高度、圆角弧度都按照实机比例还原，保证配件设计时的开孔位置精度。中框部分的金属质感侧边做了微弧收腰处理，贴合手持握持时的手掌贴合弧度，侧边的电源按键、音量调节按键的凸起高度、按压行程预留空间都在数模中做了对应体现，设计保护类配件时可对应做出按键凸起避让或者一体式按键传导结构，保证按键按压手感。背部的一体化后盖做了微弧曲面过渡，与中框的衔接处做了倒角处理，提升手持握持的贴合感，背部左上角的主摄像头开孔、补光灯位置的相对坐标完全匹配实机，设计背部贴膜、支架类配件时可直接对位开孔，避免出现孔位偏移问题。底部的Micro-USB接口、3.5mm耳机孔、出声孔阵列的位置与尺寸都做了精准还原，设计扩展底座、防尘塞类配件时可直接匹配接口尺寸，保证插拔配合的松紧度符合使用要求。

　　从设计思路层面来看，该数模采用消费电子外观建模常用的自顶向下设计逻辑，先确定整机的长宽厚核心尺寸边界，再依次拆分正面屏幕区域、中框支撑结构、背部后盖区域的曲面特征，所有外观曲面都做了G2连续过渡处理，避免出现曲面棱角生硬的问题，还原实机的外观质感。整机的边角都做了R角圆弧处理，既符合手持设备的握持安全要求，也能降低跌落时的边角应力集中问题，数模中所有外部开孔的边缘都做了0.1mm的倒角处理，还原实机生产时的CNC精加工细节，保证数模用于结构校验时的尺寸精度。

　　从外形尺寸与安装边界来看，该数模还原的整机尺寸符合该系列机型的实机参数，整机厚度控制在常规直板智能手机的主流厚度区间，屏幕占比符合同期非全面屏机型的设计特征，所有外部突出结构比如后置摄像头的凸起高度、正面指纹按键的凸起高度都做了精准还原，在做配套配件设计时，可直接提取整机的最大外轮廓尺寸作为配件的内部容纳空间边界，预留0.1-0.2mm的装配公差，保证配件与实机的装配松紧度合适，不会出现过紧难以安装或者过松容易脱落的问题。侧边按键的突出高度按照实机0.3mm的凸起值还原，设计全包式保护壳时可对应做0.5mm的按键避让深度，既不会因为按键区域凹陷过深影响按压手感，也不会因为避让不足导致按键被持续按压触发误操作。底部接口的深度按照实机接口的插入深度做了对应还原，设计防尘塞、扩展配件时可直接匹配插入段长度，避免出现插入过深顶坏内部接口或者插入过松容易脱落的问题。
