钓鱼竿用绕线轮分体式结构设计

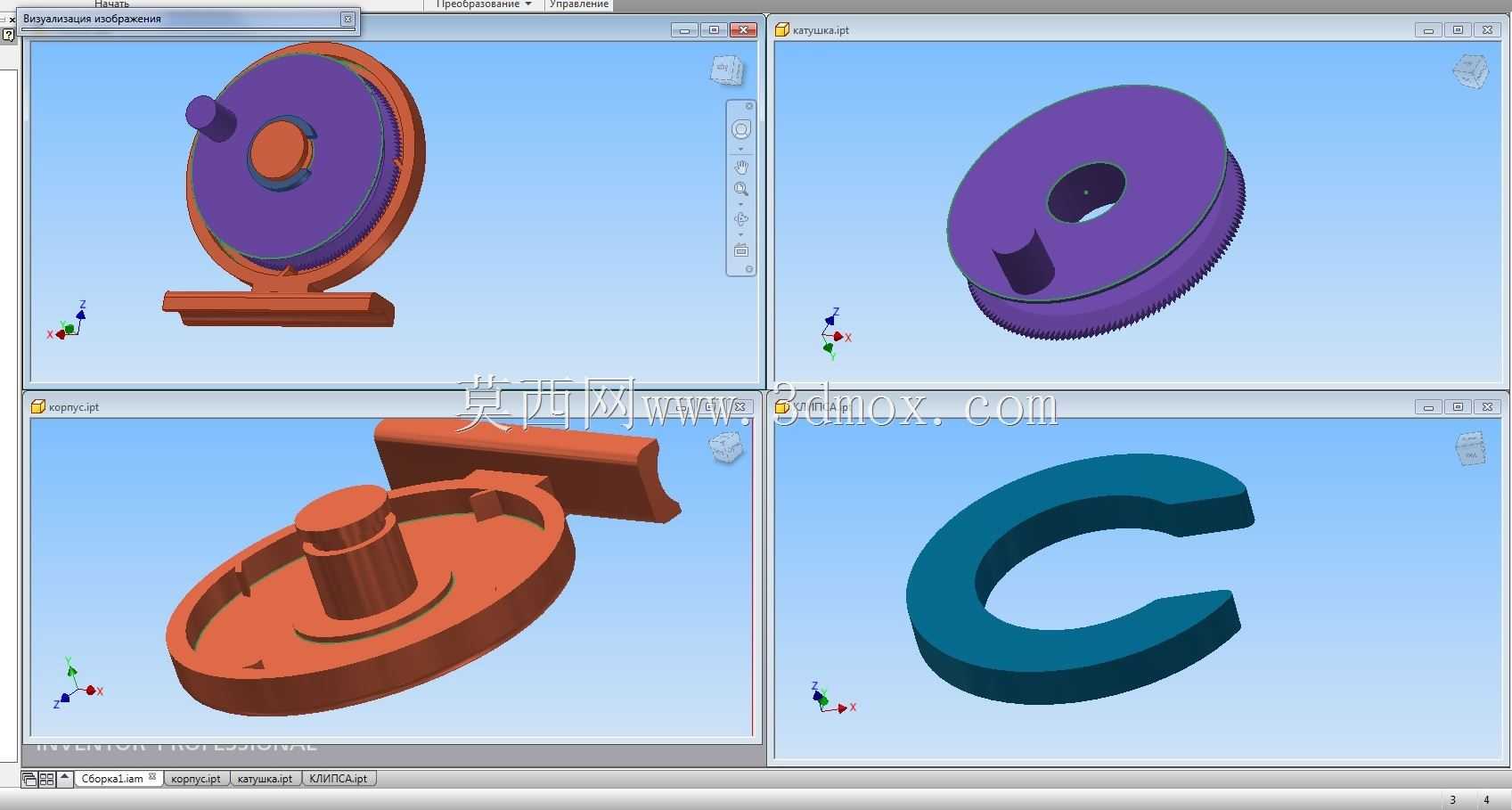

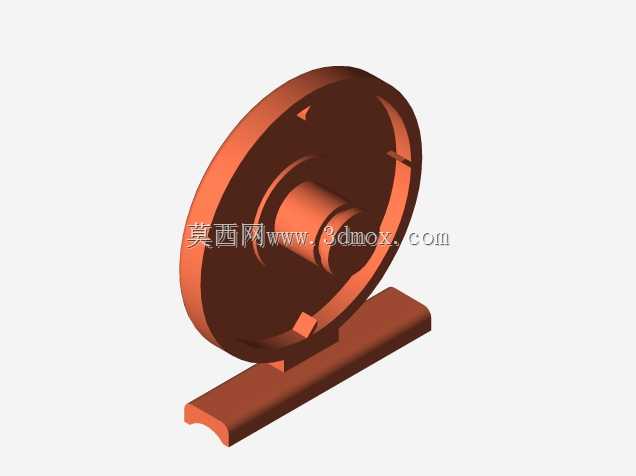

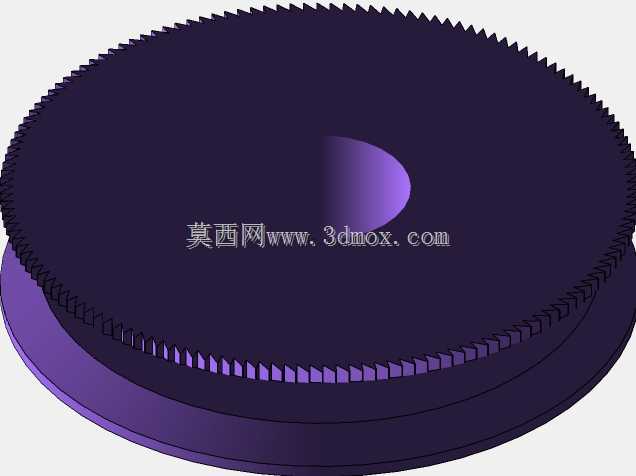

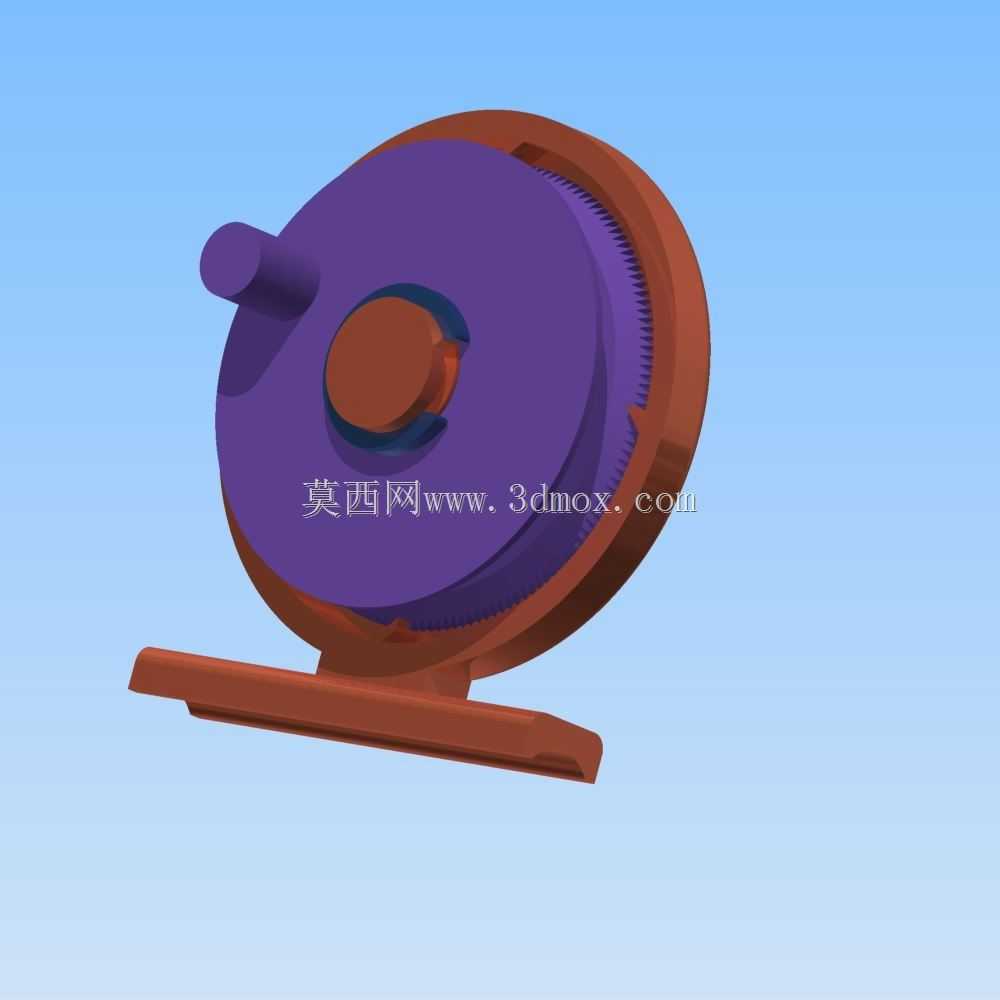

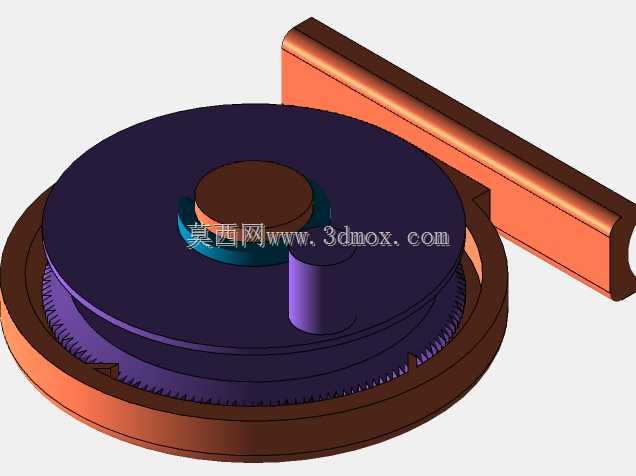

户外垂钓场景中，绕线轮是手海两用钓竿的核心配套部件，直接决定抛投顺滑度、收线省力程度与钓线收纳规整度，这套分体式绕线轮结构针对岸钓、库钓等常规垂钓场景设计，适配多数通用规格的插接式、振出式钓竿，可覆盖淡水垂作钓鲫鱼、鲤鱼、草鱼，以及近海近岸垂作钓小型海鱼的使用需求。从实际使用逻辑出发，这套结构拆分了线杯主体、安装卡座、挡线环三个核心独立部件，各部件之间通过同轴定位结构完成装配，没有多余的冗余连接结构，日常维护时可直接拆分清理线杯缝隙内的泥沙、水渍，无需额外专用拆卸工具，适配户外垂钓时的快速维护需求。线杯主体采用带侧边挡缘的圆盘结构，中心设置贯穿式轴孔，可直接适配通用规格的渔轮主轴，外圆周面做了细微的防滑齿纹处理，钓线缠绕时不会出现打滑乱线的情况，侧边挡缘的高度经过适配调整，常规0.3mm到0.5mm线径的尼龙钓线可容纳100米以上，满足多数垂钓场景的抛投距离需求；线杯侧边的缺口结构为出线定位位，抛投时钓线可从该位置顺滑导出，减少出线时的摩擦阻力，提升抛投距离的同时降低钓线磨损速率。安装卡座部分采用带延伸固定臂的底座结构，固定臂上设置与钓竿竿身适配的弧形贴合面，装配时可通过绑带或者配套卡箍直接固定在钓竿指定位置，底座的中心定位凸台与线杯轴孔精准配合，保证线杯转动时的同轴度，避免转动过程中出现偏摆晃动感，减少转动时的阻尼损耗，收线时更加省力；底座的支撑结构做了加厚处理，承受钓中大鱼时的横向拉力时不会出现形变断裂，结构强度可适配5公斤以内的钓重需求，满足常规休闲垂钓的负载要求。挡线环采用开口C型结构，装配后位于线杯外侧，抛投时可翻开挡线环让钓线自由出线，收线时扳回挡线环可将钓线规整引导至线杯缠绕区域，避免钓线卡入线杯与底座的缝隙中；C型结构的开口尺寸经过适配，不会对钓线的滑动造成额外阻碍，边缘做了圆弧过渡处理，长期与钓线摩擦也不会割伤线体，延长钓线的使用寿命。设计过程中优先考虑了户外使用的耐造性，各部件的壁厚都做了均匀化处理，没有出现局部过薄的应力集中区域，采用注塑工艺生产时可避免出现缩痕、缺料等成型缺陷，批量生产的良率更高；各部件的装配公差控制在0.1mm以内，装配后线杯转动间隙适中，既不会出现旷量晃动，也不会因为间隙过小导致转动卡涩，即使沾附少量泥沙也能保持顺畅转动。安装边界方面，整套结构装配完成后总厚度不超过40mm，固定在钓竿上不会出现过于突出的情况，握持钓竿时不会硌手，底座的固定臂长度适配直径20mm到30mm的常规钓竿竿身，无需额外改装即可直接安装使用；各拆分部件的外形都没有尖锐凸起，携带过程中不会刮伤钓竿表面或者垂钓者的手部，适配户外垂钓的便携使用需求。从实际使用的细节来看，线杯的转动阻尼可通过主轴上的调节旋钮自主调整，针对不同重量的钓组可调整到合适的出线阻力，避免抛投时出现炸线的情况；挡线环的扳动阻尼适中，垂钓过程中不会因为误碰导致挡线环意外翻开，出现钓线散乱的问题。整套结构没有多余的装饰性设计，所有外形结构都服务于实际使用功能，没有为了外观牺牲结构强度或者使用便利性，对于钓具结构设计、小型户外配件结构开发的从业者来说，可直接作为基础结构参考，根据不同的钓竿规格、垂钓场景调整对应尺寸参数，快速衍生出适配不同需求的绕线轮产品。
