钢板冲孔9mm规格冲头结构设计

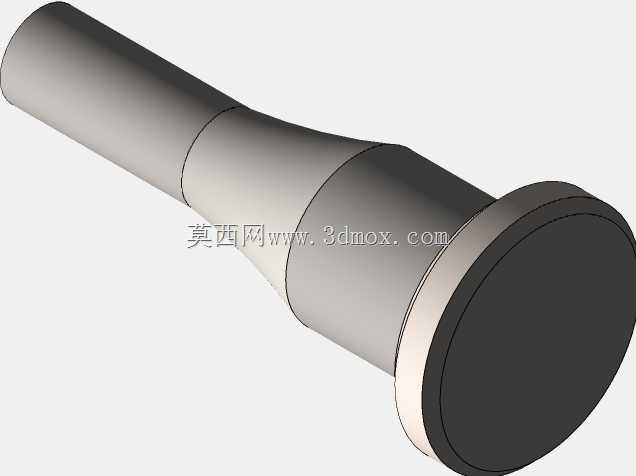

　　在钣金冲压加工的实际生产场景里，这类冲头是冲床执行冲孔工序的核心执行部件，主要适配常规开式可倾压力机的模座安装位，针对厚度在0.5-3mm区间的普通冷轧钢板、热轧钢板完成直径9mm的通孔冲制作业，常见于五金钣金件加工、机箱机柜生产、通用金属结构件预制孔加工等工序环节。从结构设计逻辑来看，该冲头采用阶梯变径的整体式结构，最上端的小直径柱段是冲头的装夹定位段，外径尺寸匹配标准冲头固定板的安装孔公差，装配时直接穿入固定板对应孔位，通过侧面的紧定螺钉完成周向与轴向固定，不需要额外设计复杂的装夹结构，能大幅缩短模具换型调试的时间。中间的锥度过渡段是结构应力分散的关键设计，冲头在冲孔瞬间会承受来自压力机滑块的垂直冲击力，

　　以及板材剪切断裂瞬间产生的径向交变载荷，如果采用直杆等径结构，在装夹端面与工作段的衔接位置很容易出现应力集中，长期往复作业会产生疲劳裂纹甚至断裂，锥度过渡的曲面结构能让载荷沿着锥面均匀传导到装夹段，有效降低应力集中系数，提升冲头的连续冲压使用寿命。最下端的大直径柱段是冲头的工作段，端面为平整的垂直剪切面，刃口位置做了极小的倒角钝化处理，避免刃口过于脆硬在接触硬态板材时出现崩刃问题，工作段的外径严格控制在9mm的冲孔尺寸公差范围内，考虑到板材冲孔后的弹性回弹量，工作段外径实际做了微米级的正偏差设计，保证冲制完成的板材孔径符合通用装配的公差要求，不需要后续额外的铰孔修正工序。从安装边界来看，

　　该冲头的总长度适配常规200mm闭合高度的冲压模具模架，装夹段的长度预留了足够的固定板锁紧余量，不会因为滑块下行行程偏差导致冲头装夹松动，工作段的长度满足冲穿板材后进入下模凹模3-5mm的工艺要求，既不会因为进入深度过大导致冲头与凹模发生刚性碰撞，也不会因为进入深度不足导致板材冲孔位置出现毛刺过大、孔位撕裂的问题。在实际使用过程中，这类冲头不需要搭配复杂的附件，装配时只需要保证冲头轴线与凹模孔轴线的同轴度误差控制在0.02mm以内，就能稳定完成冲孔作业，日常维护只需要在连续冲压一定频次后检查刃口磨损情况，轻微磨损时用油石修磨刃口端面即可继续使用，整体的加工工艺性较好，采用常规高速钢材料淬火处理后就能满足使用强度要求，

　　加工时通过外圆磨床一次装夹完成各段外圆的磨削加工，能很好保证各段圆柱的同轴度要求，避免出现偏心冲裁导致的孔位偏移、冲头啃模等问题。针对钣金冲床的实际作业工况，该冲头的结构没有多余的设计冗余，所有结构段都对应明确的功能需求，没有为了造型增加不必要的曲面结构，既降低了自身的加工成本，也能适配多数中小型钣金加工车间的现有冲压设备，不需要对现有模架做额外改造就能直接换装使用，对于小批量多品种的钣金加工场景来说，这类标准化尺寸的冲头还能减少备件库存的种类，降低生产耗材的储备成本。
