流线型收腰宽底大容积储水罐结构

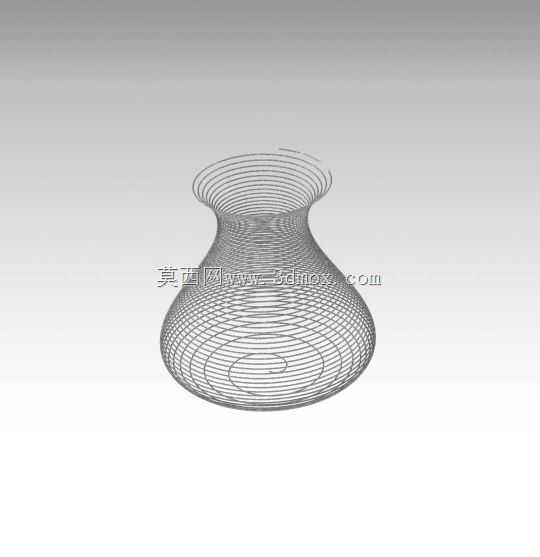

　　这款储液罐体的结构设计，最初是面向小型净水设备配套、实验室试剂暂存、民用餐饮储水这类对放置稳定性有较高要求的场景做的方案，在做壳体曲面建模的时候，没有采用常规直筒加锥底的通用结构，而是把整个罐体的母线做了连续的曲率调整。从实际落地的使用场景来看，这类收腰宽底的罐体，首先解决了常规窄底储水罐满液状态下重心偏高、受侧向碰撞容易倾覆的问题，底部做了大直径的圆弧过渡，整个底座的支撑环直径占到罐体最大高度的七成左右，放置在平整台面上的时候，即使罐内储液达到额定容积的九成以上，整体重心也落在支撑环内侧三分之一的区域，不需要额外加装固定抱箍就能满足日常使用的稳定性要求。

　　建模过程中对壳体壁厚做了等参数偏移处理，整个罐体的曲面都是G2连续的过渡，没有尖锐的棱角转折，一方面是减少了壳体成型过程中的应力集中点，不管是采用滚塑一体成型还是薄板旋压加工，都能避免壁厚不均导致的局部强度不足问题，另一方面光滑的内壁曲面没有清洁死角，在存储饮用水或者实验试剂的时候，不会因为转角积留残液导致微生物滋生或者试剂交叉污染，日常冲洗的时候水流可以顺着曲面自然流到底部的排液口，不需要额外做内壁的导流筋结构。

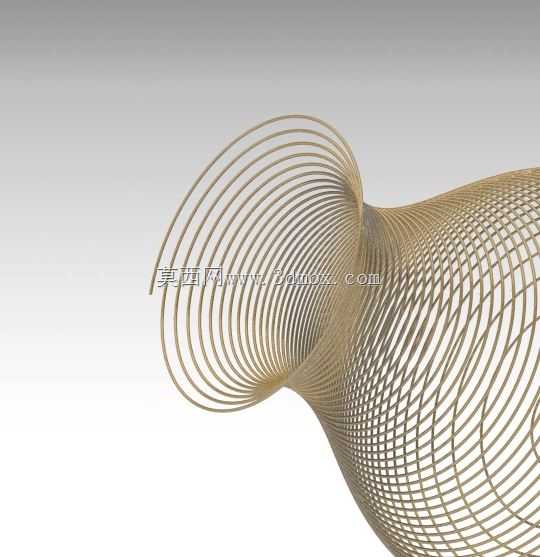

　　罐体上部的收口做了外扩的喇叭口造型，这个结构不是单纯的外观装饰，实际使用的时候，不管是人工加注液体还是对接管路加注，外扩的口部都能起到导流作用，避免加注过程中液体顺着罐体外壁流到放置台面，同时口部的标准螺纹接口可以适配通用的密封端盖、液位传感器或者出水龙头，不需要额外做转接结构。收腰段的位置刚好在罐体总高度的二分之一处，这个位置的直径比底部最大直径小三分之一，一方面是方便人工搬运的时候手部抓握，不需要额外加装外置把手，减少了整体的零件数量，另一方面收腰结构相当于在罐体中部做了一圈自然的加强环，当罐内充入带压液体的时候，收腰段的曲面可以分散部分环向应力，降低对壳体壁厚的要求，在相同容积下比直筒罐体的材料消耗降低一成左右。

　　从安装边界来看，这款罐体的底部支撑面是完整的平面环，不需要配套特定的安装支架，只要放置面的平面度误差不超过每米两毫米，就能保证整个罐体的放置垂直度，不会出现倾斜漏液的问题。罐体的最大外径控制在280毫米，总高度320毫米，额定储液容积可以达到12升，不管是放在家用净水设备的机柜内部，还是实验室的操作台上，都不会占用过多的操作空间，口部的中心轴线和罐体底部的中心轴线重合度控制在0.5毫米以内，对接外接管路的时候不会出现管路错位的问题。

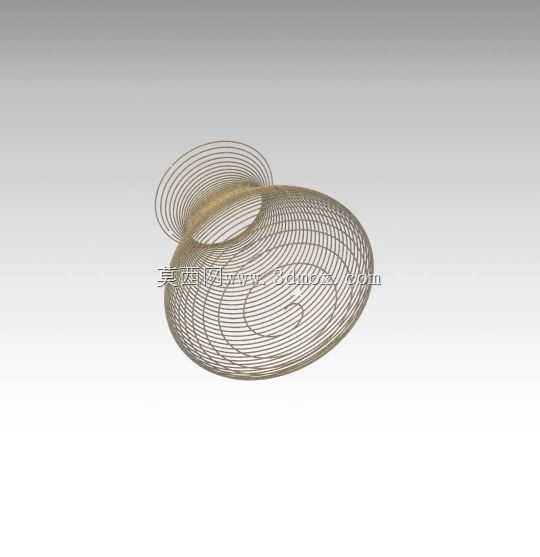

　　在做曲面建模的时候，特意把整个罐体的外表面做了等距的螺旋线排布校验，确认整个曲面没有曲率突变的区域，后续如果需要做表面的纹理处理或者加强筋排布，都可以直接基于现有曲面做偏移，不需要重新调整基础曲面。另外底部的过渡圆弧半径做了反复调整，既保证了底部的支撑强度，又避免了圆弧半径过大导致的底部存液区过小，排液的时候可以把罐内的残液排净，残留液量控制在5毫升以内，满足对残液量有要求的使用场景。
