适配eDrawing移动端的全局定位标识板

做这个标识板的初衷，是解决车间现场用eDrawing移动端调取三维模型时的空间对位问题——之前在装配工位拿着平板核对工装结构，经常因为没有统一的全局定位基准，模型和实际工位的偏移量能差出十几毫米，反复调整视角耽误不少装配核对的时间，索性就按照eDrawing的视觉识别规则做了这个实体标记件。

从实际使用场景来看，这个标识板主要用在三个场景：一是装配工位的定点模型调取，把标识板固定在工位台的固定基准角上，工人拿平板打开eDrawing扫过标识，就能直接调出对应工位的装配三维模型，模型坐标系自动和标识板坐标系对齐，不用手动输入坐标或者反复拖拽匹配视角；二是3D打印件的现场检测，把打印完成的零件放在标识板旁，扫过标识后直接在平板上调取零件的设计模型，和实物做叠层对比，能快速核对形位公差，不用把零件搬到三坐标测量室；三是新员工培训场景，在教学工位固定标识板，新员工扫码就能直接调出对应工装的爆炸视图、装配步骤动画，比对着纸质图纸理解效率高很多。

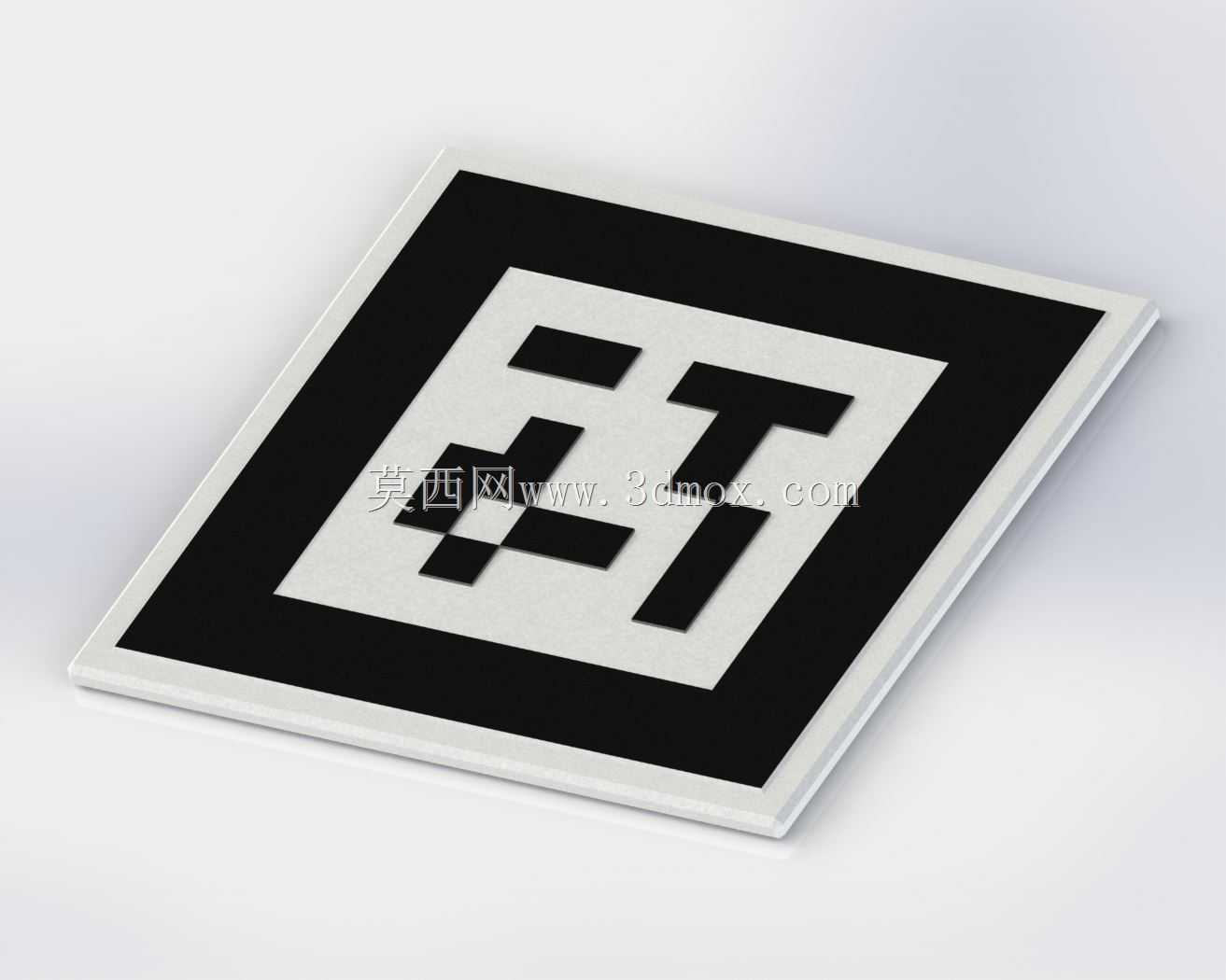

设计的时候首先卡的是eDrawing的识别规则，黑白块的对比度必须满足视觉算法的阈值要求，黑色区域的反射率要控制在5%以下，白色区域反射率要高于80%，所以建模的时候特意把标识的图案区域做了0.2mm的下沉槽，后期填充颜料的时候不会溢到相邻色块，避免边缘模糊导致识别失败。整体外形做的是正方形薄板，边长控制在150mm，厚度3mm，这个尺寸是反复测试过的：尺寸太小的话，距离平板1.5米以上就识别不到，尺寸太大的话，在狭窄的装配工位占地方，还容易被工件磕碰掉漆。安装边界上，板的四个角做了直径5mm的沉头安装孔，孔中心距离板边10mm，适配M4的沉头螺丝，可以直接固定在工位台的铝型材台面、工装侧板或者3D打印机的工作台面上，安装后板面和安装基准面的平行度控制在0.1mm以内，避免因为板面倾斜导致模型坐标系偏移。

功能特性上，这个标识板没有活动结构，就是纯实体基准件，核心是图案的精度：所有黑白块的边缘直线度公差控制在0.05mm以内，中心定位块的位置度公差不超过0.03mm，因为eDrawing的识别算法是靠边缘特征和中心图案做位姿解算的，如果图案打印或者制作的时候边缘有锯齿、块的位置偏了，解算出来的坐标系就会有角度偏差，叠出来的模型和实物就对不上。之前试过用普通A4纸打印标识贴在板上，结果车间里的油污沾上去之后，白色区域很快变灰，识别率直接掉到30%以下，后来改成光敏树脂打印实体板，再用哑光漆填色，表面做了哑光处理，避免灯光或者工位照明的反光在识别时形成光斑，哪怕车间里的荧光灯直射板面，也能正常识别，表面沾了油污用酒精擦就行，不会掉漆也不会变色。

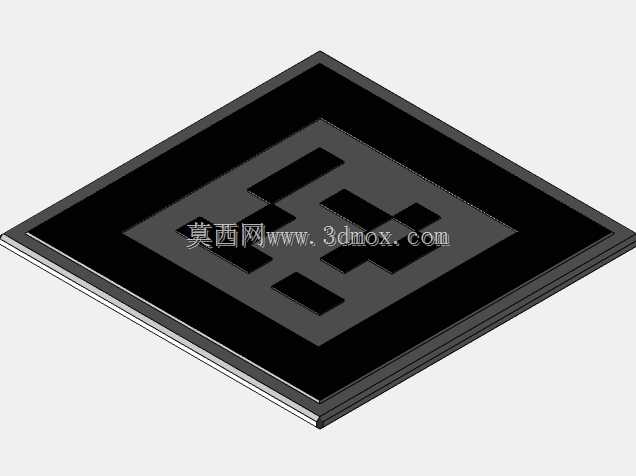

建模的时候特意把图案的所有特征都做成了独立的凸台和凹槽，没有用贴图或者纹理映射，这样导出STL文件给3D打印机的时候，不会出现纹理分辨率不够导致的边缘模糊问题，打印的时候层厚设置成0.1mm，就能保证图案边缘的锐利度。之前测试过用FDM打印机打这个件，因为层纹的问题，黑色块的边缘会有细微的台阶，识别距离超过1米就容易丢帧，换成光固化打印之后，表面粗糙度能到Ra1.6，填完漆之后边缘非常整齐，识别距离最远能到2.5米，完全覆盖车间里工人站着操作平板的距离范围。

实际用的时候要注意，安装位置要避开强反光的金属面，标识板周围100mm范围内不要放其他高对比度的黑白图案，避免算法误识别；如果是固定在经常有切削液飞溅的工位，可以在板表面盖一层1mm厚的透明亚克力板，亚克力板要做双面哑光处理，不会影响识别精度，还能保护漆面不被切削液腐蚀。之前有个工位把标识板装在了焊装工位旁，结果焊接飞溅的焊渣烫坏了板面的漆，后来在板前面加了个薄的防火挡片，不用的时候挡上，扫码的时候拿开，用了三个多月识别率还保持在98%以上。

从结构设计的角度来说，这种全局标记件看似简单，实则所有尺寸公差、表面处理要求都是围绕视觉识别的底层逻辑来的，不是随便画个黑白方块就能用——比如中心的定位图案，每个块的宽度、块之间的间距都是严格按照eDrawing的标记规范来的，差1mm都可能导致识别失败；板面的平面度如果超差，哪怕图案是准的，算法解算出来的Z轴高度也会有偏差，叠模型的时候就会出现模型飘在半空或者嵌到实物里的情况。做这个件的时候前前后后打了7个测试样，调整了三次尺寸、两次表面处理工艺，才最终定下来现在的结构，现在车间里八个装配工位、三个3D打印工位都装了这个标识板，工人现场核对模型的时间比之前少了近一半，也不用再拿着纸质图纸来回翻找对应视图，实用性比预想的还要好。
