工业设备用桓阳VFD变频操作控制终端

　　在车间现场做设备改造的这些年，接触过的变频控制器少说也有几十款，这款桓阳VFD控制终端的建模还原度，刚好能匹配中小功率机床主轴调速的实际选型参考需求。先从实际应用场景说，这类控制器大多配套2.2kW级通用变频器使用，常见在普通铣床、小型车床的主轴调速回路里，也会出现在非标输送线、小型排屑装置的本地控制端，安装位置一般在设备操作面的悬臂操作箱或者柜体正面开孔位，操作高度刚好适配操作人员站立时的手部操作范围，不用刻意抬手或者俯身就能完成参数调整、启停控制。

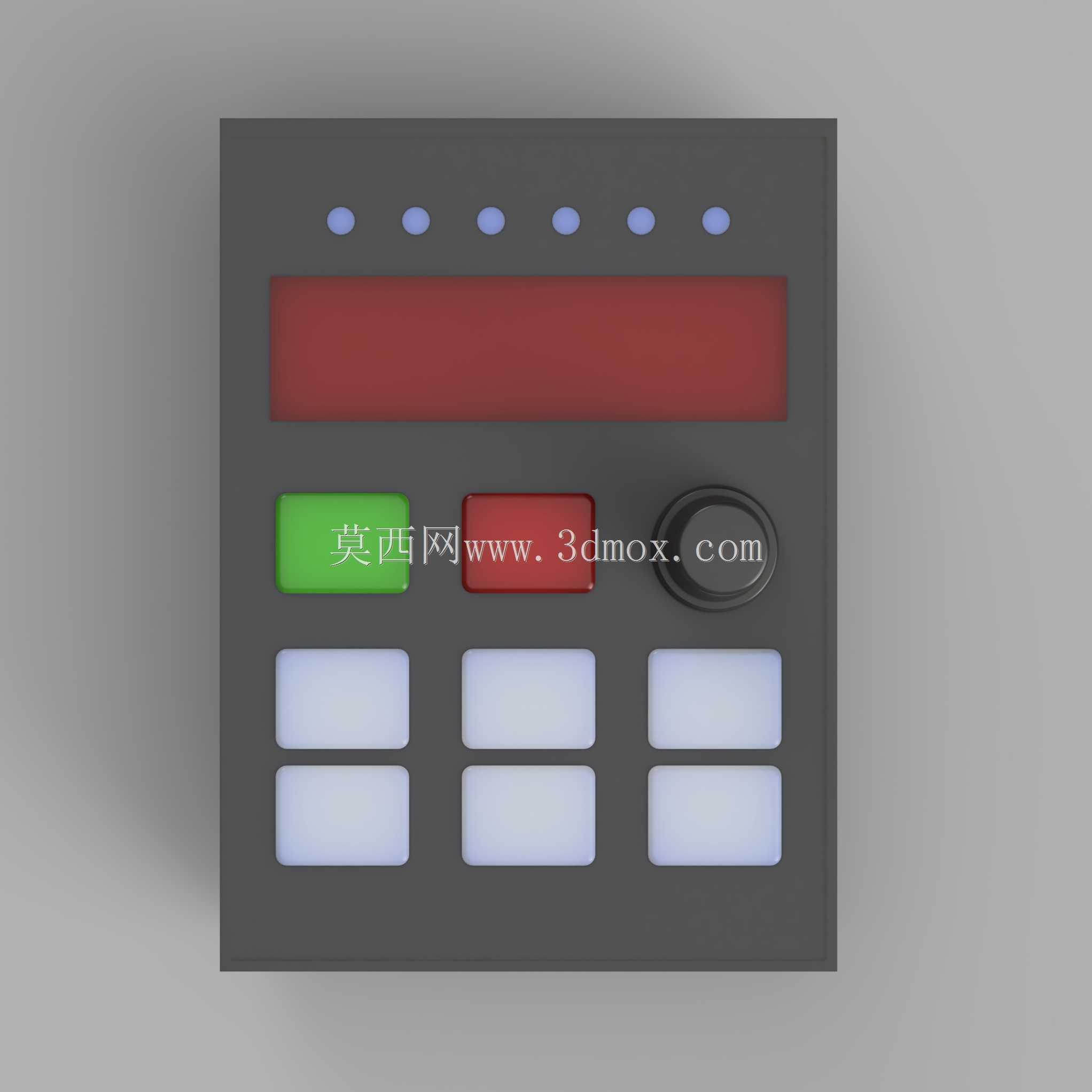

　　从功能特性来看，面板上的实体按键做了明确的功能分区：右上角的黑色旋钮是频率给定电位器，旋转阻尼适中，现场调试时能精准微调输出频率，对应主轴转速的平滑调节，不会出现旋钮过松导致的转速跳变；红色长条形区域是数码显示窗，运行时能实时显示输出频率、设定转速、故障代码三类核心参数，数码管的可视角度做了倾斜处理，操作人员站在设备正面1.5米范围内就能清晰读值，不用凑到面板跟前；下方的按键区里，绿色按键是运行启动键，红色凸起按键是急停/停止复位键，剩下的浅色平键分别对应参数设置、方向切换、数值增减、功能确认，按键的凸起高度做了区分，启停键比功能键高出2mm左右，戴薄劳保手套操作时也能靠触感快速定位，不会出现误触。

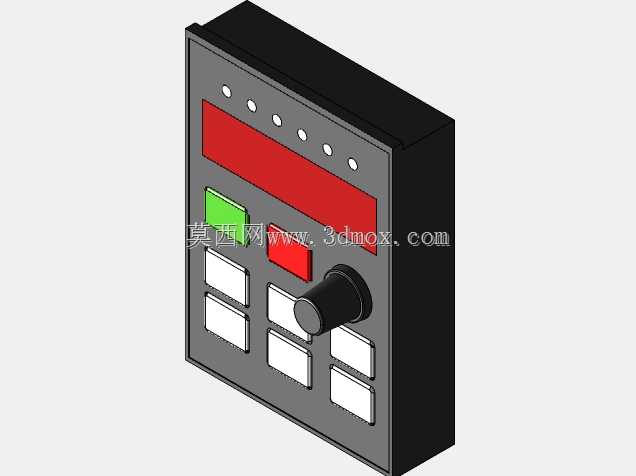

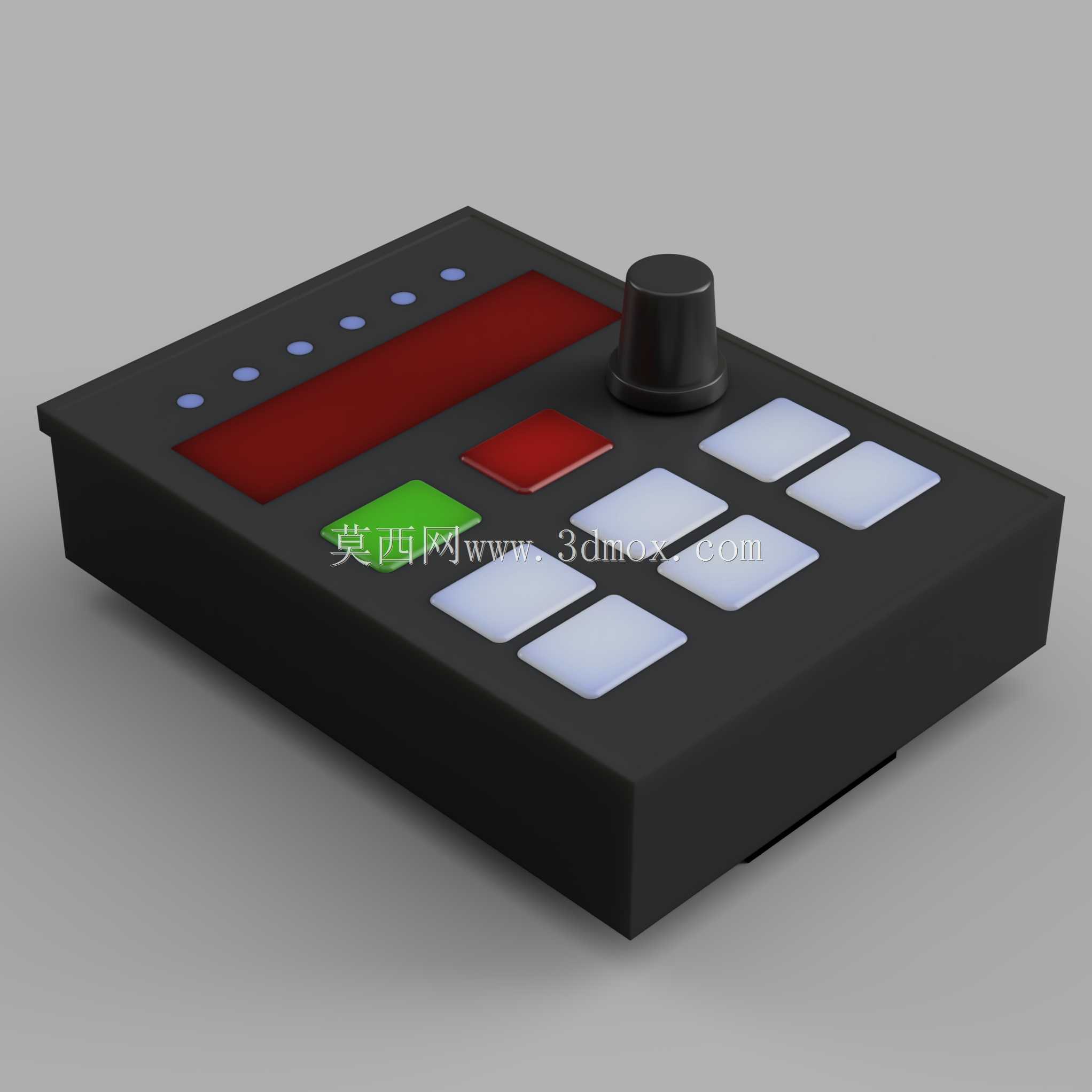

　　说回建模的设计思路，整个模型的外形轮廓做了精准的倒角处理，四个边角的R角和实际量产产品一致，不会出现直角硌手的问题，面板的安装卡扣位置在壳体后侧的四个边角，对应电控柜开孔的安装尺寸边界，建模时预留了面板和柜体之间的密封胶条安装间隙，实际选型时可以直接参考这个模型的外轮廓尺寸做开孔图绘制，不用再反复核对样本上的二维尺寸。壳体的整体厚度控制在35mm左右，后侧的接线端子排预留空间刚好能容纳0.75平方的多股控制线缆，不会出现线缆弯折半径不足导致的接线困难。面板上的状态指示灯排布在显示窗上方，从左到右分别对应电源、运行、故障、正转、反转五个状态，指示灯的透光孔做了沉台处理，建模时还原了实际产品的导光结构，不会出现灯光散射导致的状态误判。

　　从安装边界的细节来看，这款控制器的嵌入式安装开孔尺寸为长160mm、宽95mm，面板外沿比开孔尺寸每边多出5mm的压边，安装时靠后侧的两个塑料卡扣卡紧在柜体面板上，不需要额外打固定螺丝，拆装维护时只需要用平口螺丝刀轻轻撬动卡扣就能把面板拆下来，不用拆开整个电控柜的后门。电位器的旋钮帽做了防滑滚花处理，建模时还原了表面的细纹结构，手上沾有少量切削液的时候也能稳定旋转调节，不会打滑。按键的按压行程在2mm左右，建模时预留了按键和面板之间的间隙，实际装配时不会出现按键卡滞的问题。

　　在实际设备调试场景里，这类本地控制终端的作用非常关键，很多小型机床为了成本控制不会配远程操作盒，所有的主轴调速、启停操作都靠这个面板完成，所以建模时对操作区的布局还原度直接影响后续做设备操作仿真的真实度，比如操作人员的手部操作路径、按键的操作顺序、显示窗的可视范围，都能依托这个模型做人机工程校验，避免实际生产时出现操作盲区。另外这个模型的壳体分模线位置在侧面中间位置，建模时做了细微的分模线凸起，和实际注塑壳体的工艺一致，做产品渲染或者虚拟装配演示的时候，细节真实度足够，不会出现模型过于光滑失真的问题。

　　很多刚入行的结构工程师做电控柜面板布局的时候，经常会忽略操作元件的排布合理性，比如把电位器放在离手太远的位置，或者把急停键放在容易误碰的角落，参考这个模型的按键布局逻辑，就能明白工业操作面板的设计核心是操作效率和防误触：高频操作的电位器、启停键放在右手最容易触及的区域，低频操作的参数设置键放在靠下的位置，状态指示灯放在视线平齐的高度，显示窗稍微向上倾斜5度左右，适配站立操作的视线角度。这些细节在二维图纸上很难直观体现，依托三维模型就能在设计阶段提前做布局校验，减少后续样机制作时的修改成本。
