撬装式蒸汽回收管路集成装置结构设计

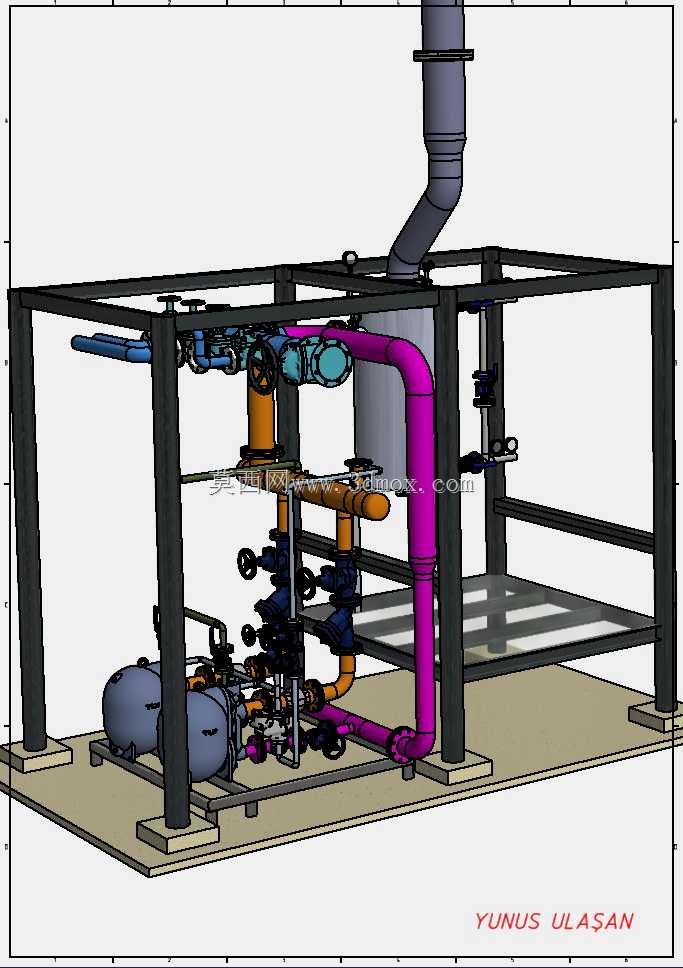

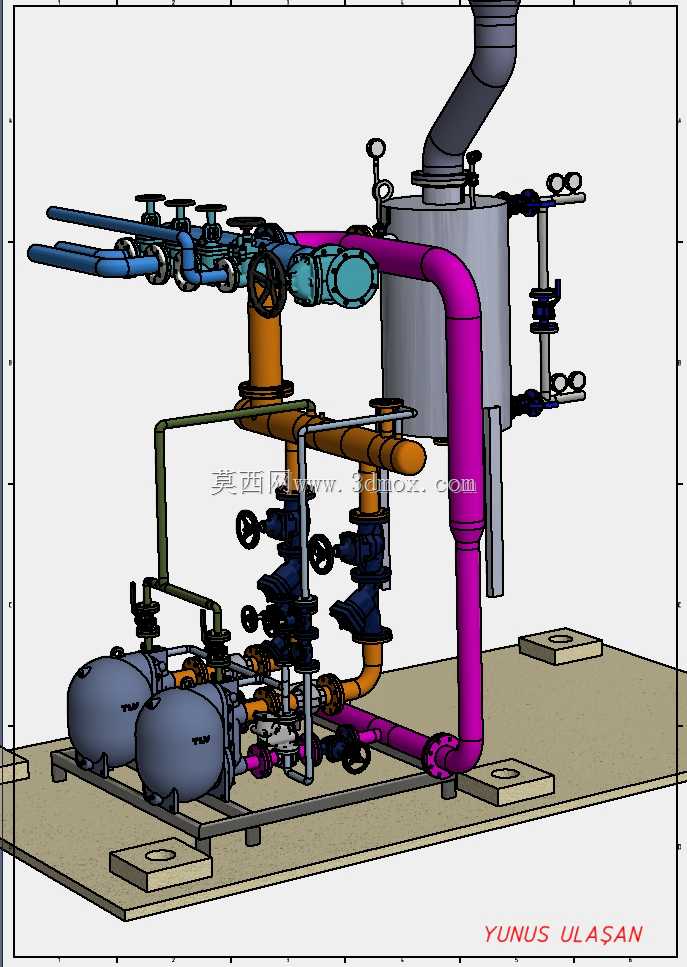

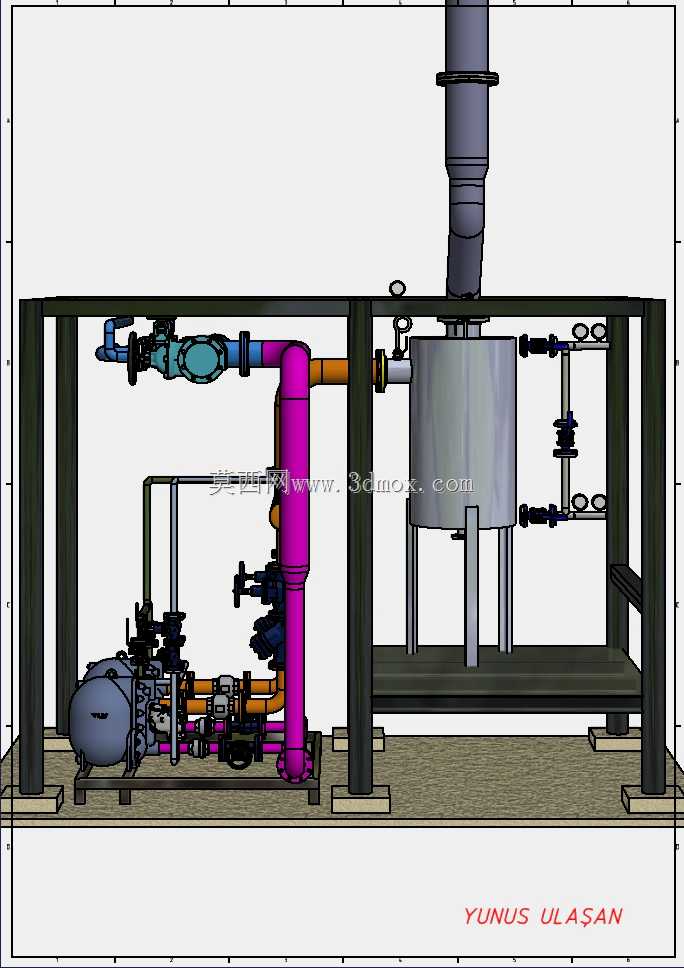

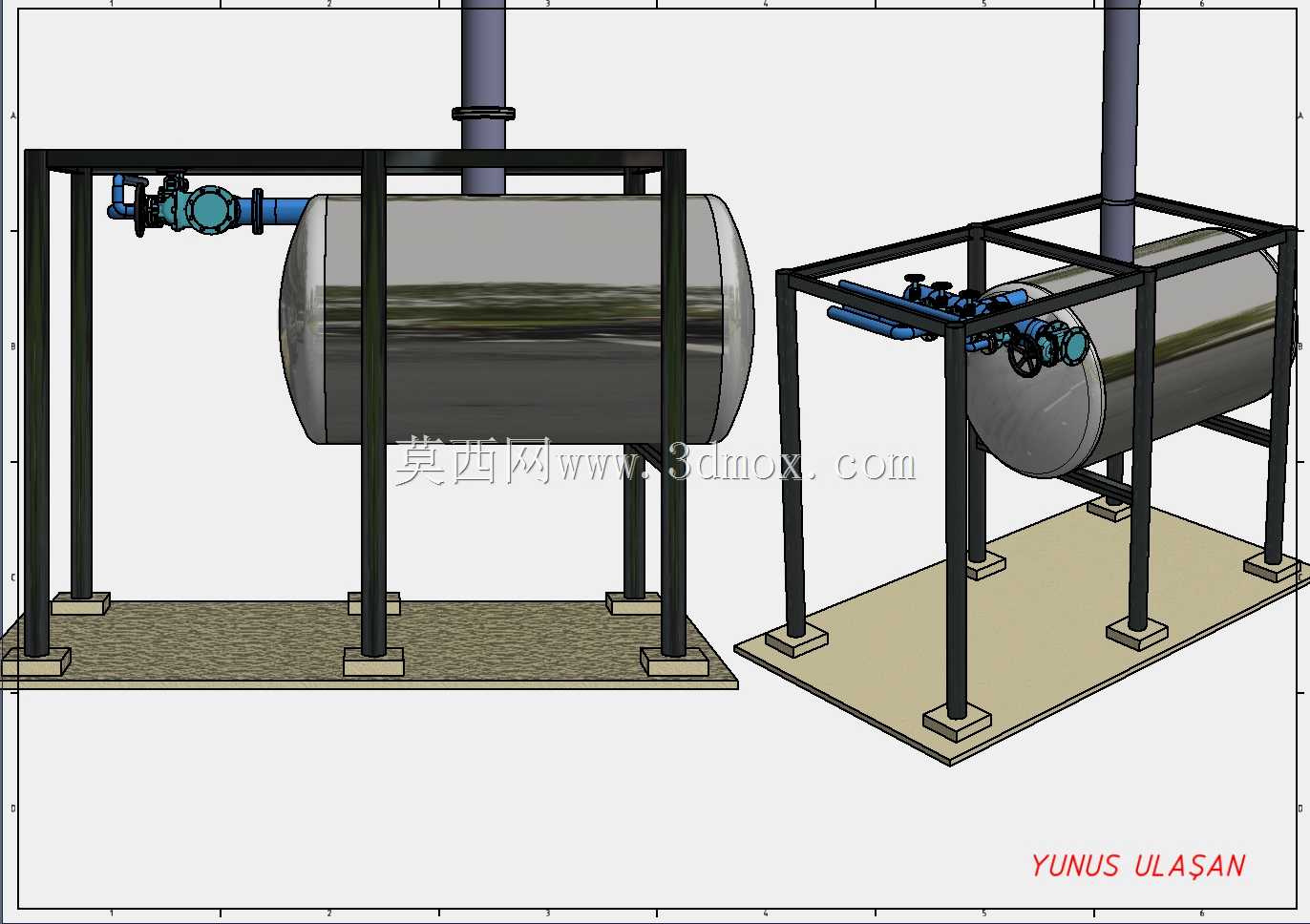

这套集成式管路装置主要面向工业厂区蒸汽系统的余热余压回收场景，常见于化工、食品加工、纺织印染等持续产生低压乏汽的生产环节，核心作用是将生产工序中排出的未完全利用的蒸汽、冷凝水进行统一收集、气液分离后，将合格的冷凝水输送回锅炉给水系统，同时将分离出的二次蒸汽并入低压蒸汽管网重复利用，降低锅炉补水的除氧处理负荷与燃料消耗。从结构布局来看，整套装置采用撬装一体化设计思路，所有管路、阀门、分离罐体、动力泵组均集成在同一块钢制安装底座上，底座预留了四个地脚螺栓安装孔，安装时无需在现场进行大量管路配焊作业，仅需对接外部的蒸汽来汽总管、回收水输出管、排空管三个核心接口即可完成就位，大幅缩短现场施工的周期，也避免了现场配管带来的焊接质量不稳定、管路坡度控制偏差等问题。在功能单元划分上，装置上部的立式承压罐体为汽液分离单元，罐体顶部设置了排汽接口与压力表安装位，用于实时监测罐内压力，罐体侧面的液位接口可配套液位传感器实现液位自动控制，避免罐内液位过高导致蒸汽带水进入后续管网，或是液位过低导致蒸汽窜入冷凝水管路。罐体下方连接的多组阀门包含截止阀、止回阀、疏水阀、调节阀等不同功能的阀件，不同颜色的管路对应不同的介质流向：紫色管路为分离后的二次蒸汽输送通道，橙色管路为高温冷凝水通道，绿色管路为泄压与旁通管路，蓝色管路为外接的补充水或压缩空气控制管路，这种色彩区分的管路设计既方便后期运维人员快速识别介质类型，也在建模阶段就完成了管路的碰撞检查，避免不同管路之间出现安装干涉。下部并排设置的两台卧式罐体为冷凝水暂存与缓冲单元，配套的两台泵组为一用一备配置，当单台泵出现故障需要检修时，可通过切换阀门组启用备用泵，无需整套装置停机，保障蒸汽回收系统的连续运行。泵组进出口均设置了软连接与阀门，方便后期拆解维护，管路的弯头位置均采用标准长半径弯头，降低高温冷凝水输送过程中的阻力与管路冲蚀。设计过程中充分考虑了操作与维护的空间预留，所有手轮操作的阀门均布置在站人侧的可达范围内，操作高度控制在人体工程学合理区间，无需登高即可完成阀门的开关调节；压力表、液位计等观测仪表均朝向操作通道一侧，巡检人员无需绕行即可读取运行参数。整套装置的安装边界在设计阶段就做了严格控制，底座的长宽尺寸适配标准集装箱运输宽度，整体高度满足常规工业厂房的进门高度要求，运输时无需额外拆解部件，到场后直接吊装就位即可。管路的支撑均采用型钢支架与底座焊接固定，避免设备运输、运行过程中管路出现振动位移，高温管路段预留了热膨胀的补偿余量，防止设备运行时管路热胀冷缩产生的应力拉坏焊口或阀件。在三维建模过程中，所有阀件、罐体、泵组均按照实际产品的外形尺寸与接口位置搭建，管路的连接法兰、密封垫片的位置都做了精准对位，可直接导出管路安装图、材料明细表用于生产预制，也可用于运维阶段的人员培训，帮助运维人员快速熟悉整套装置的管路走向与阀门功能。
