手用滚花加工夹持工具三维结构设计

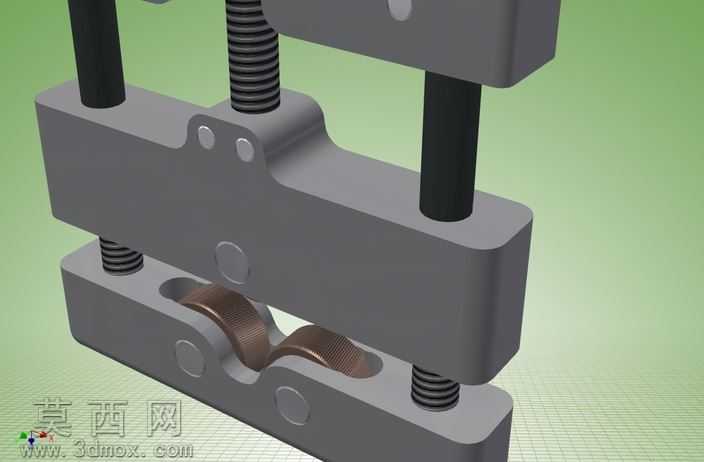

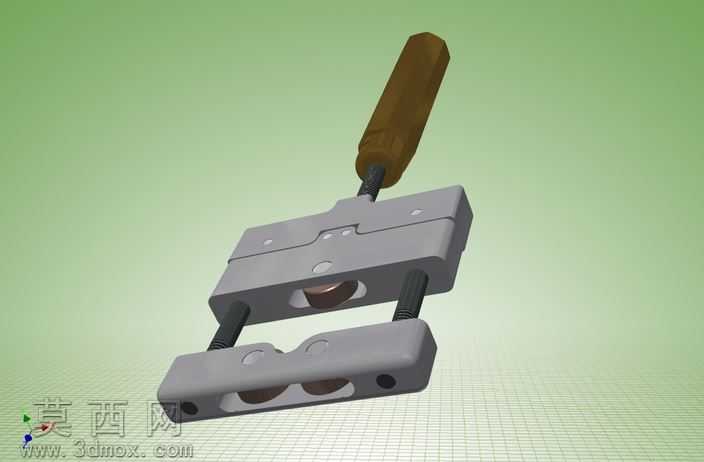

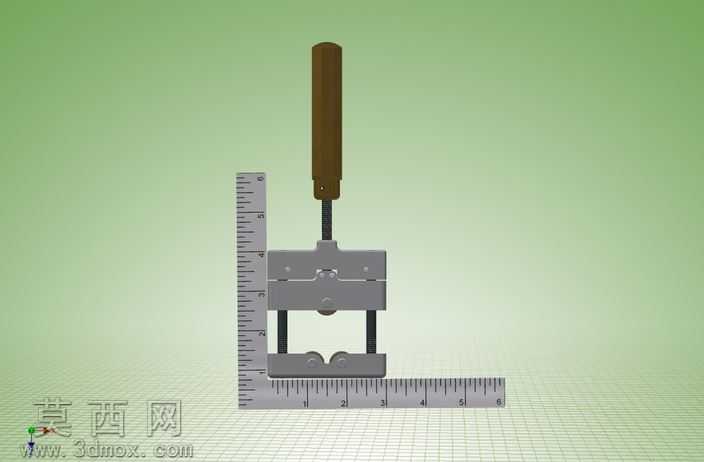

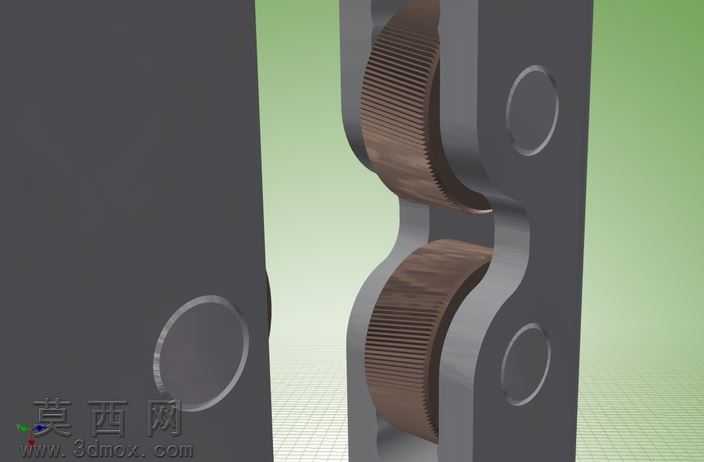

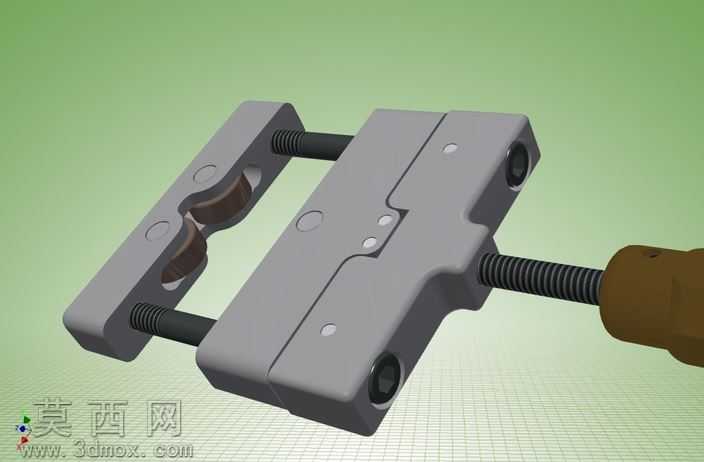

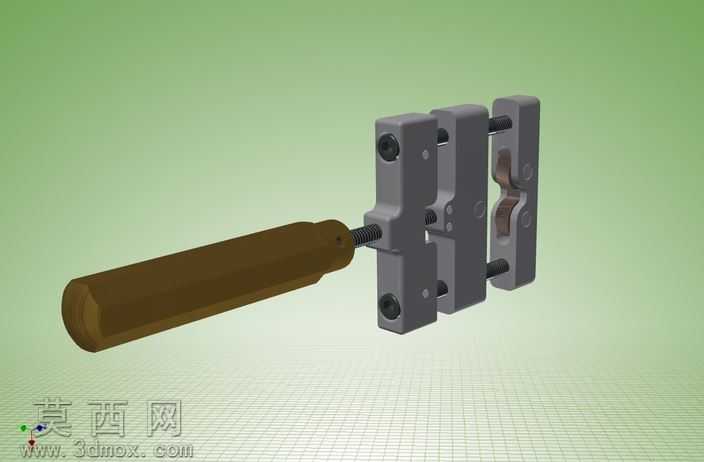

本作品为手用滚花加工工具的三维建模设计成果，整体采用Autodesk Inventor完成全参数化建模，通过STEP/IGES通用格式导出可兼容多数主流三维设计软件，同时附带STL格式文件可直接用于3D打印验证实物结构。建模过程中首先从核心功能需求出发，针对小型轴类零件外圆滚花加工的手动操作场景，确定了夹式对称主体结构，先绘制上下两块夹持主体的二维草图，通过拉伸、切除、孔位特征创建完成基体造型，主体部分采用灰铸铁材质的视觉表现，赋予哑光磨砂金属材质，还原铸铁件表面细微的颗粒质感，边缘做微小倒角处理避免应力集中的同时符合实际加工工艺要求。工具的操作手柄采用电木绝缘材质设计，建模时通过旋转特征生成手柄基体，表面添加细微的防滑纹理凹凸特征，赋予深棕色哑光非金属材质，还原胶木手柄的握持触感视觉效果。连接上下夹持主体的调节螺杆采用梯形螺纹设计，建模时通过螺旋线扫描切除生成真实螺纹牙型，螺杆表面赋予亮面镀铬金属材质，突出金属加工件的光洁质感，与主体铸铁材质形成明确的视觉区分。滚花轮安装位位于夹持主体的工作端，设计为可更换式轮轴结构，建模时预留了标准轮轴的安装孔位与定位槽，确保滚花轮可灵活转动完成滚压加工。整体装配过程中通过添加同轴、面重合、螺旋配合等装配约束，完整还原工具的实际运动逻辑，转动手柄时可带动上下夹持主体平稳开合，适配不同直径的待加工工件。渲染阶段采用柔和的渐变绿背景，添加网格地面增强空间感，通过三点布光方案突出金属材质的反光层次与结构轮廓，清晰展现各部件的装配关系与细节特征，整体结构设计紧凑合理，符合手动工具的人机工程学要求，操作施力顺畅，可直接用于机械加工教学演示、手动工具结构参考或3D打印实物制作验证。
