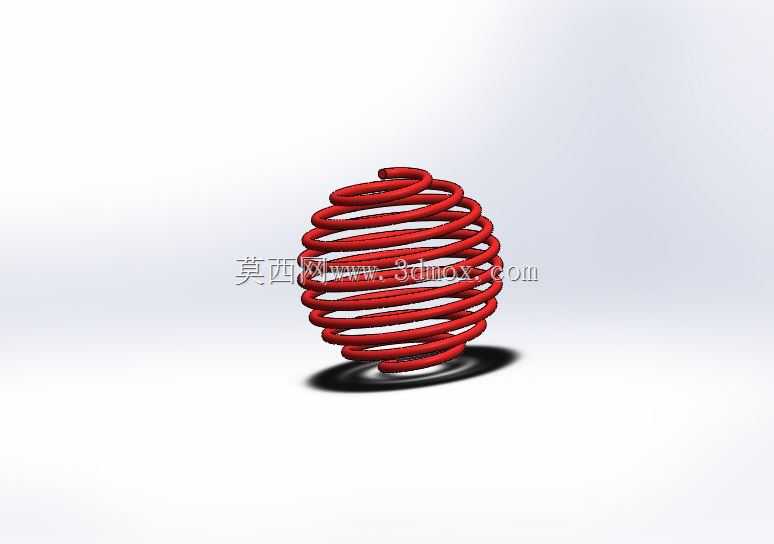

螺旋镂空弹簧球体创意结构设计

　　这类螺旋镂空弹簧球体结构，最早的应用场景可追溯到精密缓冲隔振领域，在小型精密检测设备的载物台限位、手持测量工具的防摔缓冲结构中，常能看到这类构件的变体。区别于普通圆柱螺旋弹簧仅能提供轴向的弹性形变，球形螺旋结构可以在三维空间任意方向提供均匀的弹性反馈，当受到任意角度的外力冲击时，螺旋圈体可以顺着受力方向逐步舒展卸力，不会出现普通圆柱弹簧受侧向力时容易发生的侧弯、卡滞甚至永久形变问题。

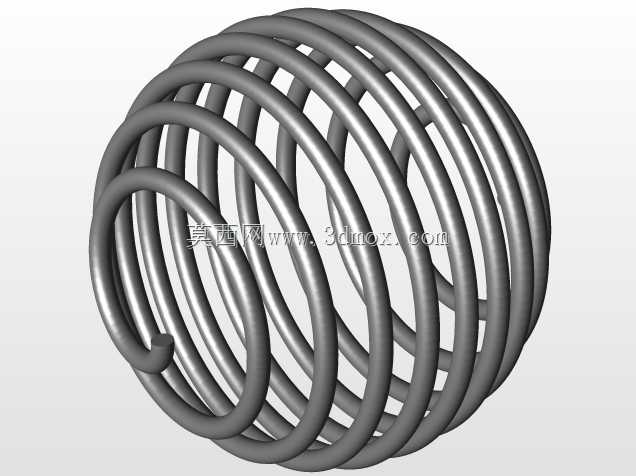

　　从设计思路层面来看，这类结构的核心是控制螺旋线的导程与升角变化，普通等螺距圆柱弹簧的螺旋线导程全程固定，而球形弹簧的螺旋线需要贴合球面轮廓，从球体的一极出发，螺旋半径随纬度变化先增大到赤道位置的最大值，再逐步收窄到另一极，整个过程中簧丝的截面直径保持一致，相邻簧圈的间隙需要均匀控制，既不能在无外力状态下出现圈体干涉，也要保证受压到极限位置时，圈体可以依次贴合形成近似实心球体的支撑状态，避免过度形变超出簧丝材料的屈服极限。

　　实际选型应用时，首先要明确安装边界的尺寸限制，这类弹簧球的安装不需要额外的导向轴，仅需要在上下或周向预留对应球体直径15%左右的形变空间即可，相比传统弹簧加导向杆的组合结构，能大幅节省安装空间，在狭小的设备内腔中做缓冲限位时优势明显。比如在便携式工业测温仪的内部，核心传感模块与外壳之间就可以采用这类弹簧球做悬浮支撑，不管设备从哪个角度跌落，冲击力都能被螺旋结构均匀吸收，不会让传感模块受到硬冲击损坏。

　　从功能特性上看，这类结构除了多向缓冲的特性外，镂空的螺旋间隙还可以兼顾流体通过的需求，在一些特殊的管路缓流结构中，将弹簧球放置在管路变径位置，既可以对高速流过的介质起到缓流降噪的作用，也能在介质压力突然升高时，通过球体的压缩形变临时过流，避免管路出现水锤效应损坏密封结构。设计过程中需要注意簧丝的旋向选择，如果是用于有旋转趋势的工况，要匹配受力方向的旋向，避免受力时出现簧圈松脱的问题，同时球体两极的簧圈末端需要做并圈磨平处理，保证与安装接触面的贴合度，不会出现安装后受力偏斜的问题。

　　在3D打印验证阶段，这类结构不需要额外添加支撑，因为螺旋圈体之间的间隙均匀，每一圈螺旋都可以依托下一圈的结构成型，打印完成后仅需要去除少量的打印毛刺即可测试弹性性能，相比传统弹簧需要卷制、回火、端面磨平等多道工序，小批量定制场景下的生产效率更高，也更容易根据实际安装空间调整球体直径、簧丝粗细、圈数间隙等参数，适配不同的缓冲力值需求。日常工况中，这类结构的疲劳寿命主要取决于簧丝材料的抗拉强度与形变幅度，只要将最大压缩量控制在球体自由直径的30%以内，就可以达到数万次的循环形变寿命，完全满足常规工业设备的缓冲、隔振、缓流使用需求。
