汽车维修支撑用千斤顶顶头结构设计

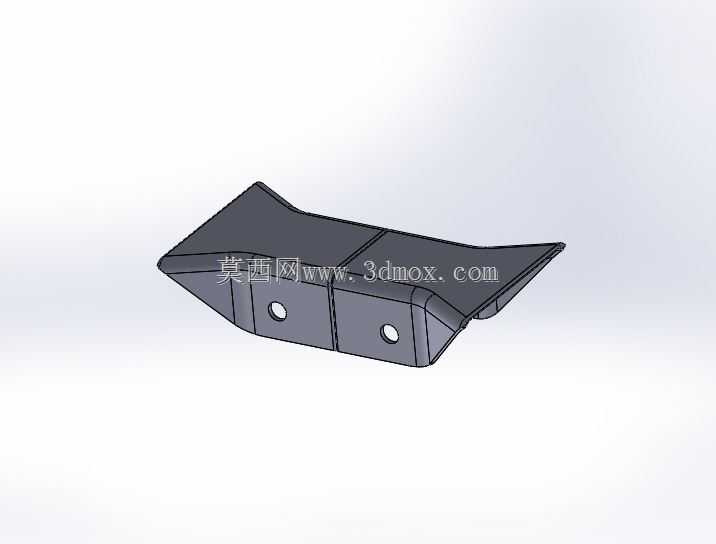

在汽车维保作业场景里，千斤顶顶头是直接接触车辆底盘支撑位的核心受力部件，日常换胎、底盘检修、悬架部件拆装等作业都需要依托该部件完成载荷传递，一旦顶头结构设计不合理，轻则出现支撑滑脱刮伤底盘钣金，重则引发车辆侧倾坠落的安全事故，因此这类部件的结构设计需要完全贴合实际维保作业的受力需求。从实际使用场景出发，该顶头采用对称式双弧面支撑结构，上表面的内凹弧度匹配多数家用乘用车底盘边梁的凸起加强筋结构，作业时能够让支撑位完全嵌入弧面内，避免顶升过程中出现横向滑移；两侧延伸的翼边结构做了向下翻折的加强处理，既能够在支撑时扩大接触受力面积，降低单位面积压强，避免顶坏底盘的防腐涂层与钣金结构，也能在顶头出现轻微偏载时提供侧向限位，防止支撑失效。设计过程中首先考虑的是载荷传递路径，两个对称布置的安装孔位完全匹配常规剪式、立式液压千斤顶的顶杆安装端面，孔位间距按照主流千斤顶的顶座安装尺寸做适配，安装时直接通过销轴或者螺栓紧固即可完成装配，不需要额外加工转接件，能够直接替换多数原厂配套的千斤顶顶头配件。顶头的主体壁厚按照3吨额定承重做校核，中间的分隔加强筋将整个支撑面分为两个独立的受力区域，即使单侧受力也能通过筋位将载荷分散到整个安装端面，避免局部应力集中导致部件变形；边缘位置做了圆弧倒角处理，没有尖锐棱角，作业过程中不会划伤操作人员的手部，也不会剐蹭车辆底盘的管线与护板。从安装边界来看，该顶头的整体宽度适配常规千斤顶顶座的安装尺寸，安装后不会超出千斤顶本体的横向轮廓，收纳时不会和千斤顶的其他部件产生干涉；支撑面的高度差经过反复调整，既保证了足够的结构强度，也不会额外增加千斤顶的最小初始高度，能够适配底盘较低的轿跑车型的顶升需求，不需要额外垫高底座。实际作业中，这类顶头除了用于乘用车维保，也可以搭配小型千斤顶用于轻型设备的顶升支撑，上表面的防滑结构在支撑金属机架、型材框架时也能提供足够的摩擦力，避免支撑过程中部件移位。设计时没有采用多余的复杂结构，整体为一体化成型结构，没有焊接拼接部位，长期承受交变载荷也不会出现焊缝开裂的问题；表面的平整结构便于日常清理，作业后沾附的泥沙、油污只需要简单擦拭即可清理干净，不会在缝隙内积存导致部件锈蚀。针对3D打印适配的需求，该结构的所有壁厚都保持均匀，没有出现壁厚突变的位置，打印过程中不会因为冷却不均出现翘曲变形，不需要额外添加大量支撑结构即可完成打印制作，打印完成后只需要简单去除支撑毛刺即可直接装配使用，对于需要自制替换配件的维修门店或者个人用户来说，能够快速完成配件制作，不需要等待配件采购周期。
