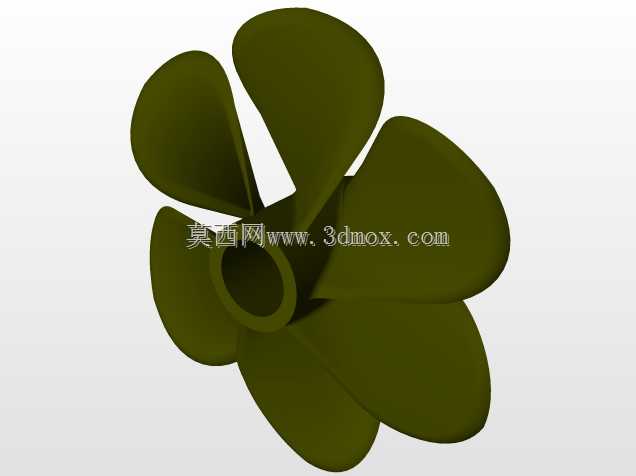

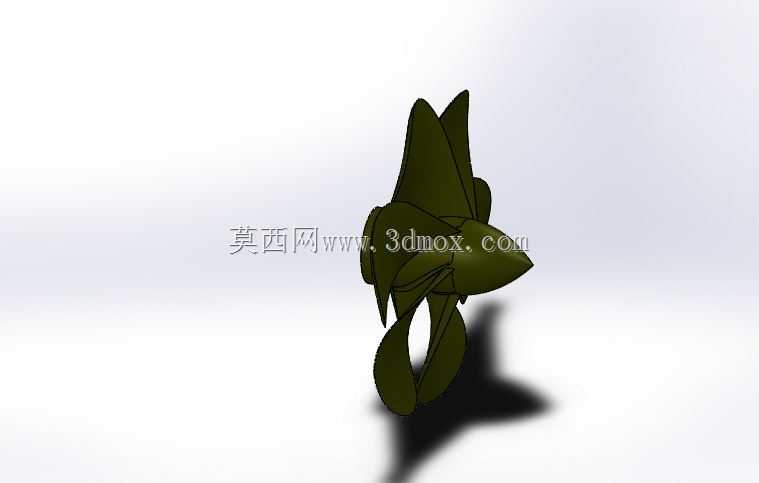

多叶曲面螺旋桨结构设计

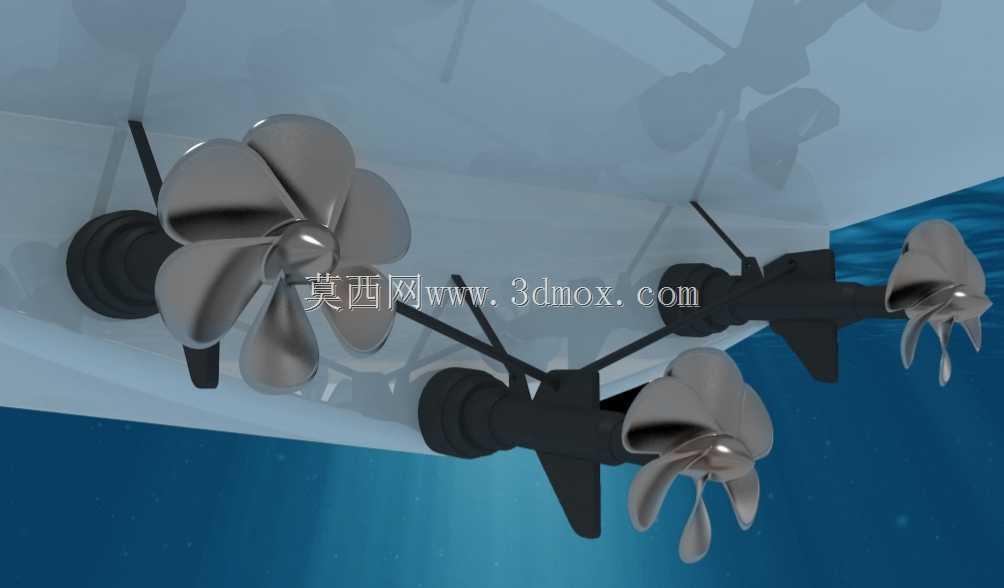

　　在流体推进类设备的结构设计中，螺旋桨作为核心动力转换部件，其曲面造型直接决定动力传递效率与运行稳定性，这类多叶曲面结构的螺旋桨，常应用于小型水下航行器、低噪水面推进装置以及特定工况的流体搅拌场景中。从实际工程落地的角度看，这类螺旋桨的设计首先要匹配安装端的动力输出轴规格，桨毂中心的安装孔位需要与传动轴的轴径、键槽尺寸做公差配合，通常安装边界会预留0.02-0.05mm的过盈配合余量，保证高速旋转时不会出现松脱打滑的问题，同时桨毂的轴向长度要匹配联轴器的安装空间，避免与周边的密封件、导流罩产生运动干涉。

　　设计这类螺旋桨时，首先要结合应用场景的流体特性确定叶片的曲面参数，每一片桨叶的翼型截面从叶根到叶梢会做连续的扭角变化，叶根位置的截面厚度更大，用来承载旋转时的离心力与流体冲击载荷，叶梢位置做收薄处理，减少旋转时的叶梢涡流损耗，降低运行过程中的流体噪音。叶片的数量选择上，这类多叶结构相比常规三叶桨，在相同转速下能提供更均匀的推力输出，推力脉动更小，适合对运行平稳性要求较高的推进场景，比如水下探测设备的推进端，能减少推力波动对探测传感器的精度干扰。

　　从结构强度的角度考量，桨叶与桨毂的衔接位置会做圆弧过渡处理，避免应力集中导致的疲劳断裂，在建模过程中需要对这个衔接区域做曲面的连续曲率检查，保证G2连续的曲面过渡，不会出现应力突变的棱角结构。叶片的曲面展开过程中，要兼顾流体推力效率与结构刚性，每一片叶片的安装角会根据设计转速下的进速比做匹配，保证在额定工况下叶片的攻角处于最优区间，既不会因为攻角过大产生流体分离失速，也不会因为攻角过小导致推力转换效率不足。

　　实际应用中，这类螺旋桨除了作为推进部件使用，也可适配在特定的流体搅拌场景中，比如低粘度流体的混匀搅拌工况，多叶曲面的结构能在旋转过程中形成更稳定的轴向流场，减少搅拌过程中的湍流损耗，提升混匀效率。在安装边界的设计上，螺旋桨的整体旋转外径要匹配安装场景的导流管内径，通常预留3-5mm的径向间隙，既避免旋转过程中叶片与管壁剐蹭，也能利用导流管的约束提升流场的规整度，进一步提升推进或者搅拌的效率。

　　建模过程中，这类曲面结构需要重点关注叶片的对称性，每一片叶片相对于桨毂中心的角度偏差要控制在0.1度以内，质量偏差控制在0.1g以内，避免高速旋转时产生不平衡量导致的振动问题，后续做动平衡校验时也能减少配重调整的工作量。桨叶表面的曲面光滑度也会直接影响运行效率，建模时要保证曲面没有褶皱、凹坑等缺陷，减少流体在桨叶表面的摩擦阻力，对于3D打印制作的场景，这类连续曲面的结构也能减少打印过程中的支撑用量，提升打印成品的表面质量，打印完成后只需要简单的表面打磨就能达到使用要求，不需要复杂的后处理工序。

　　从动力匹配的角度看，这类螺旋桨的设计推力需要匹配动力端的输出扭矩，在额定转速下的负载扭矩不能超过动力电机的额定输出扭矩，避免出现动力过载的问题，设计阶段会通过曲面的受力面积估算不同转速下的流体阻力，反向校核桨叶的结构强度与动力匹配度，保证在全转速区间内都能稳定运行。桨毂的端面会设计对应的止口结构，保证安装时的同轴度，减少旋转时的径向跳动，提升整体传动系统的运行寿命。
