小型移动设备用黑色辐条式行走轮结构

　　这类辐条式小型行走轮，在桌面级移动机器人、小型玩具车、微型巡检设备上应用十分广泛，日常做小型移动载体结构设计时，这类轮体是选型频率很高的部件。从实际使用场景来看，它主要承担设备的行走承载功能，轮面采用带防滑纹理的橡胶类材质，接触地面时能提供足够的静摩擦力，避免设备在光滑瓷砖、木质桌面、平整水泥地面上行走时出现打滑空转的问题，适配室内平整铺装路面的移动需求，不适合碎石、坑洼等非铺装户外场景使用。

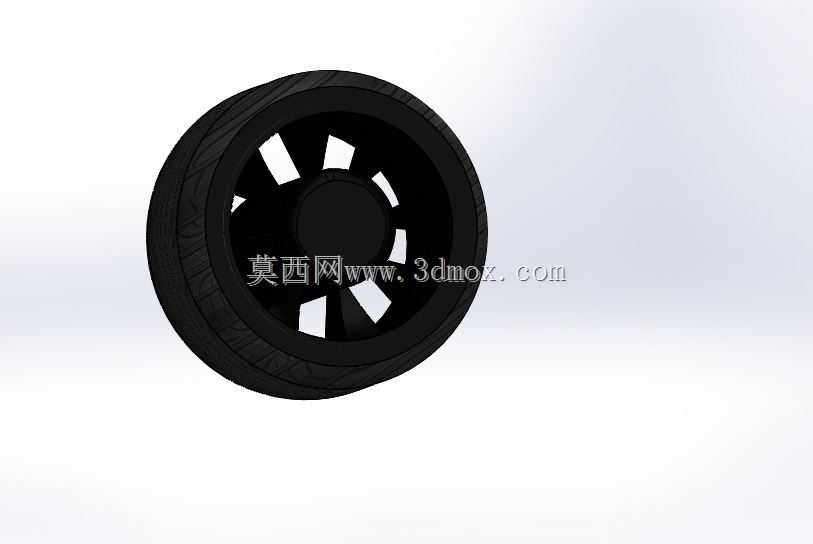

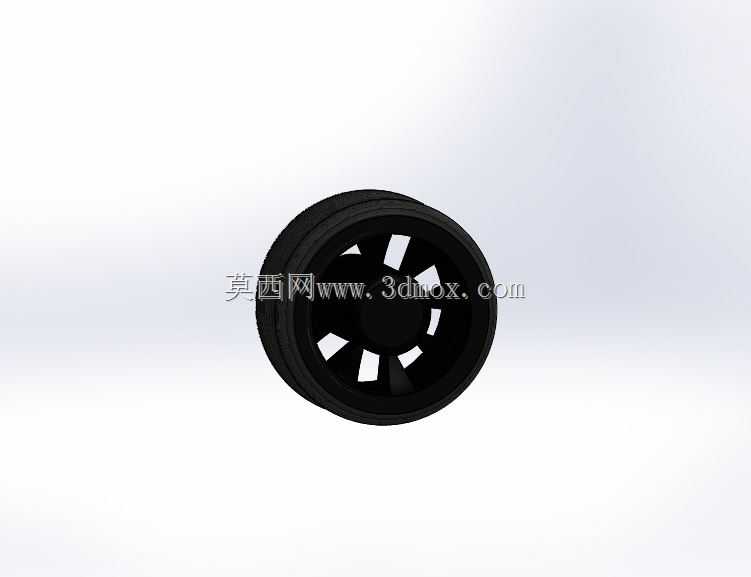

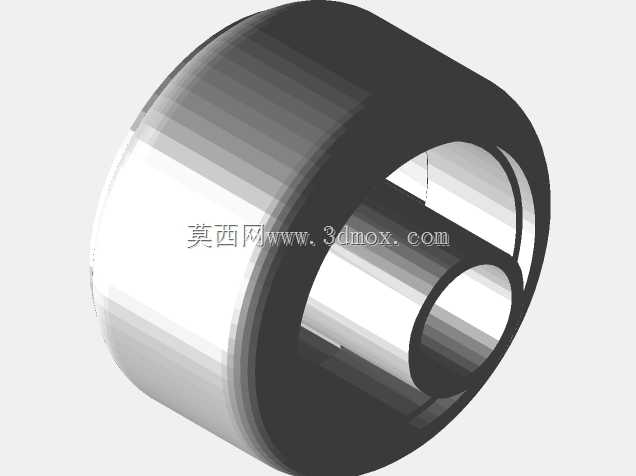

　　从结构设计思路上看，轮体采用外圈橡胶胎体加内部塑料辐条轮毂的分体组合结构，这种设计一方面能通过橡胶胎体吸收行走过程中微小的路面震动，降低设备行走时的颠簸感，保护设备上搭载的小型传感器、电路板等精密元件不受震动冲击；另一方面内部的辐条式轮毂在保证整体结构强度的前提下，大幅减少了材料用量，降低轮体自身重量，减少小型驱动电机的负载压力，提升设备的续航表现。轮毂中心预留的安装轴孔，是和驱动输出轴配合的核心安装边界，设计时轴孔的公差需要匹配常用的3mm、4mm微型驱动轴尺寸，配合侧面的顶丝固定位，就能实现轮体和输出轴的周向固定，避免传动过程中出现轮体跟转打滑的问题。

　　外形尺寸上，这类小型轮体的外径通常控制在60-80mm区间，轮面宽度在15-25mm之间，整体安装后突出设备底板的高度不会超过50mm，不会占用过多的设备内部安装空间，适合内部空间紧凑的小型移动设备布局。轮毂上的辐条采用对称式缺口设计，除了减重之外，还能在轮体注塑成型时减少材料收缩不均导致的轮毂变形问题，提升成品的尺寸精度，保证轮体转动时的同轴度，降低高速转动时的径向跳动量，避免设备行走时出现走偏、抖动的问题。

　　实际选型使用时，需要注意轮体的额定承载能力，单轮的承载上限通常在1-2kg，适合总重量在5kg以内的小型移动设备使用，如果设备搭载的电池、传感器重量较大，就需要更换更大承载规格的轮体，避免长期负载过大导致轮毂辐条断裂、胎体脱胶的问题。胎体的橡胶材质硬度控制在邵氏60-70度之间，既能保证足够的抓地力，又不会因为材质过软导致行走时滚动阻力过大，增加驱动电机的功耗。安装时需要保证轮体和安装支架之间预留1-2mm的轴向间隙，避免轮体转动时和支架发生摩擦卡顿，同时要保证两侧轮体的安装同轴度误差控制在0.1mm以内，避免设备行走时出现方向偏移，影响路径规划的精度。

　　在做三维结构建模时，这类轮体的建模需要重点关注胎面防滑纹理的排布、辐条的对称度、中心轴孔的配合公差这几个核心点，胎面的纹理通常采用周向均匀分布的浅凹槽设计，深度控制在1mm左右，既可以提升防滑性能，又不会因为凹槽过深导致胎面强度下降。轮毂和胎体的配合面需要设计周向的防滑凸筋，保证胎体和轮毂结合牢固，长期转动不会出现相对滑动。
