.223口径H型挡板紧凑抑制器结构模型

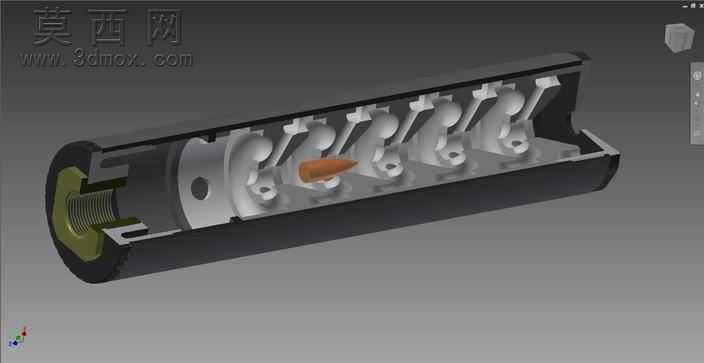

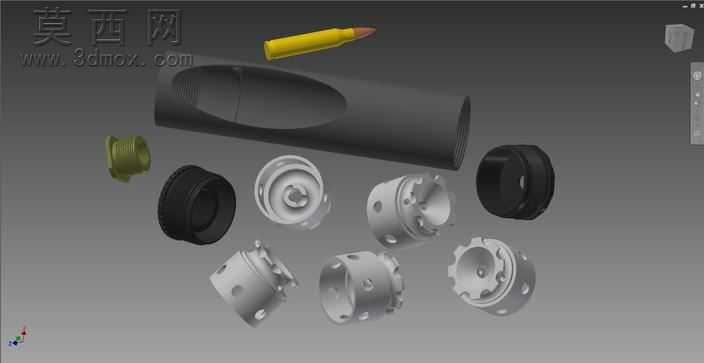

本模型为适配.223口径弹药的H型挡板紧凑抑制器三维结构设计，整体采用模块化拆分建模思路，完整还原了抑制器从外筒到内部核心组件的全部装配结构，建模过程中严格遵循真实产品的尺寸规范，整体长度控制在6.25英寸、外径1.5英寸，完全匹配紧凑款抑制器的尺寸定位。模型将抑制器拆解为外筒体、H型挡板组、管体、折流板、多装载插入件、前后端盖等独立零件，每个零件都单独完成了结构建模与细节刻画：外筒体采用薄壁圆筒结构，预留了标准螺纹接口用于与枪械本体连接，建模时还原了筒体内壁的定位台阶结构，保证内部组件装配时的同轴度；内部H型挡板组采用钛合金材质预设，折流板与多装载插入件设置了钛级9或钛级5的材质参数，前后端盖则预设304不锈钢材质，不同材质的零件在渲染阶段做了差异化的表面质感处理，钛合金零件呈现哑光金属磨砂质感，不锈钢端盖做了轻微抛光的金属反光效果，外筒体表面还原了硬质阳极氧化的哑光黑质感。模型的接口部分做了精细化设计，支持1/2—28、5/8—24、3/4-24多种标准螺纹规格，同时预留了适配3把手QD快装锁扣、A2 Flash树形消焰接口的安装位，完全覆盖主流.223口径枪械的安装需求。建模过程中对内部气流通道做了等比例还原，H型挡板的导气孔、折流板的导流角度都经过结构校验，还原了真实抑制器通过多级腔室逐步泄压、降低膛口噪音与焰流的工作逻辑，所有拆分零件都设置了装配约束关系，可直接用于装配干涉检查、结构原理演示，也可作为轻武器配件设计的参考原型，渲染阶段搭配了同口径弹药模型做场景搭配，直观展示抑制器的尺寸比例与适配场景。
