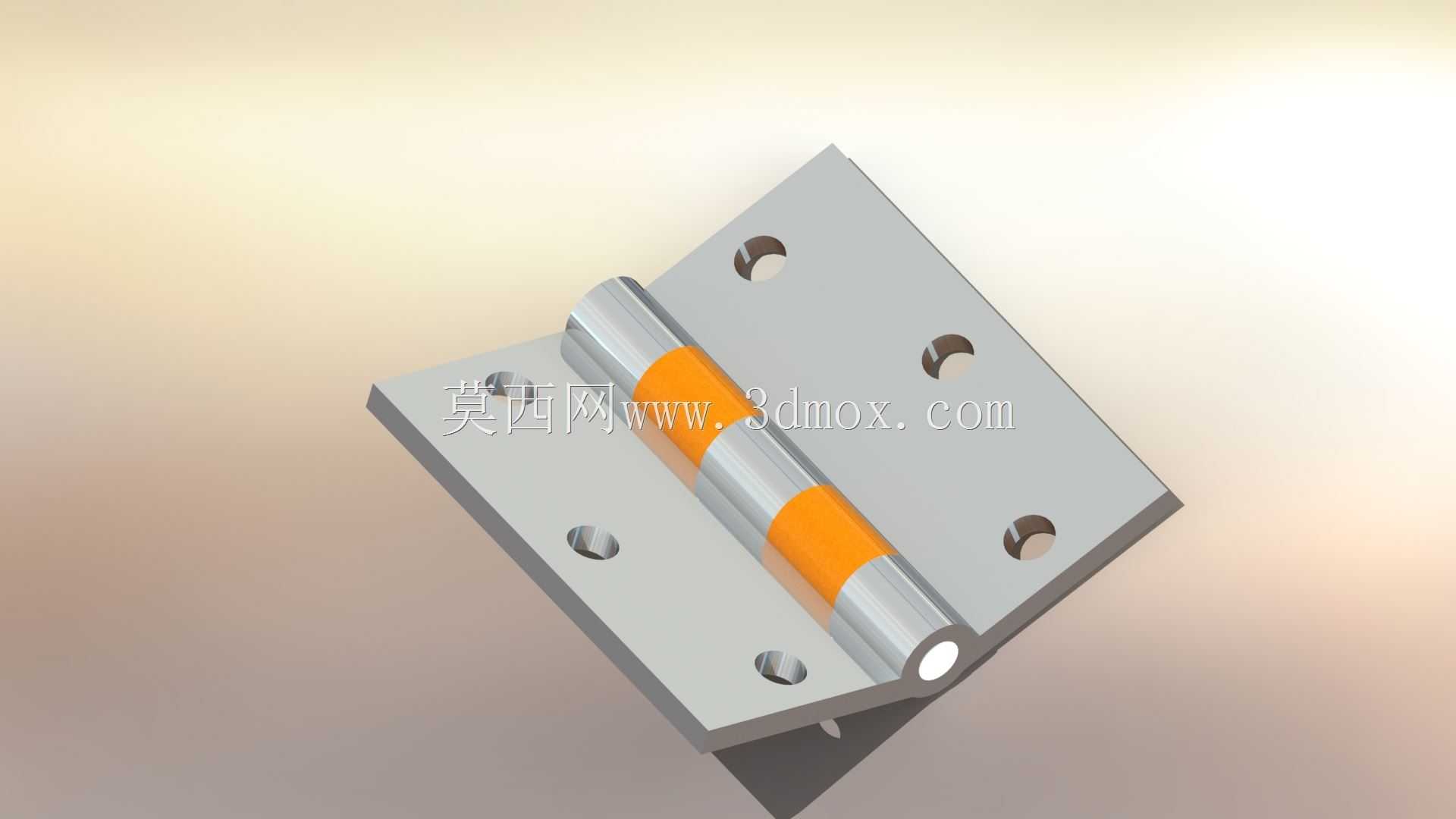

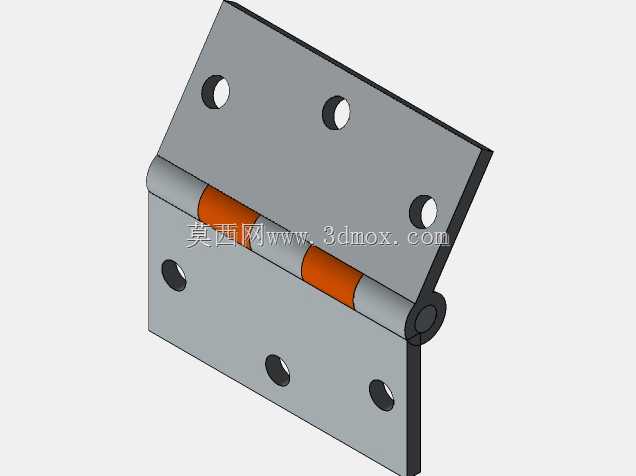

平开式金属合页铰链结构三维数模

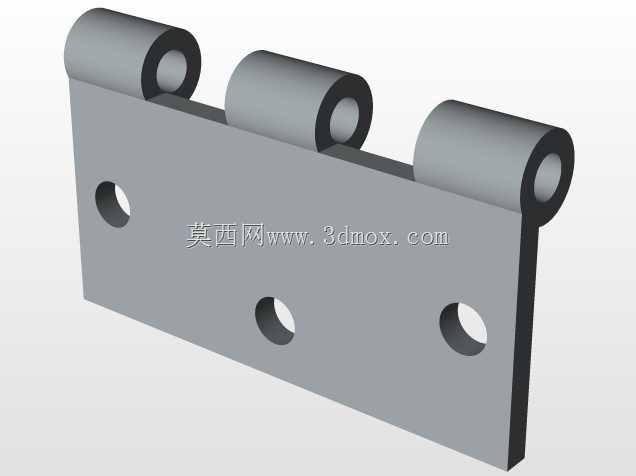

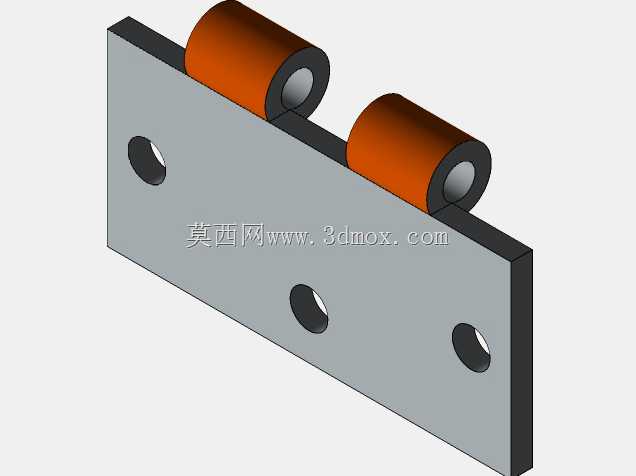

日常接触的各类柜体、箱门、设备检修门的开合动作，核心都依托铰接结构实现，这款双折页平开合页就是最通用的铰接承载部件，从民用家具柜门到工业设备防护门、小型电气箱柜门都能见到这类结构的应用。做结构设计时，首先要明确铰接副的转动自由度约束逻辑：这类合页仅保留绕销轴的单轴转动自由度，其余五个方向的自由度完全通过两个页片的安装贴合面锁死，这就要求页片的安装平面平面度公差控制在合理范围，避免安装后出现转动卡滞、页片翘曲导致的门体缝隙不均问题。从结构细节来看，两个页片采用对称式六安装孔布局，每个页片设置三个沉头安装孔，沉孔深度适配常用的十字沉头螺丝规格，安装后螺丝头完全沉入页片平面，不会突出干涉门体的开合动作，也能避免螺丝头剐蹭周边构件。销轴部分采用卷边包合结构，将转动轴完全包裹在两个页片的卷圆结构内部，中间设置的耐磨衬套段可以降低转动过程中的金属摩擦损耗，长期开合也不会出现销轴松脱、晃动量超标的问题。设计这类铰接件时，首先要核算安装边界：页片的厚度、展开宽度、卷圆后的总厚度，都要匹配门体与门框的安装间隙，常规应用场景下，门体与门框的侧边预留间隙需要略大于单页片厚度，保证门体转动到90度全开位置时，页片不会与门框侧边发生剐蹭；如果是需要180度全开的场景，还需要调整页片的卷圆位置，让转动轴心更贴近门框安装面，避免门体全开时背面与门框碰撞。实际选型过程中，要根据门体的重量、开合频率选择对应厚度的页片材质，常规冷轧钢材质的合页适配单扇重量10kg以内的门体，如果是更重的工业防护门，就需要加大页片厚度、增加安装孔数量来提升承载能力，同时要注意销轴的直径匹配，大承载场景下销轴直径需要相应加大，避免长期承重出现销轴弯曲变形。建模过程中需要重点关注卷圆部分的配合间隙，两个页片的卷圆段同轴度要控制在合理公差内，转动间隙既不能过大导致门体下垂晃动，也不能过小导致转动阻力过大、开合卡顿；沉头孔的角度要匹配标准沉头螺丝的锥度，保证螺丝安装后能完全贴合沉孔锥面，锁紧后不会出现螺丝歪斜、页片被顶起的问题。这类合页的安装定位也有讲究，安装时要保证两个页片的转动轴心与门体的开合侧边完全平行，一旦轴心出现偏斜，门体开关过程中就会出现别劲、异响，长期使用还会加速合页磨损、导致螺丝松动。从结构可靠性来看，这种一体式卷圆铰接结构比分体式销轴结构的抗冲击性能更好，遇到门体突然被大力开合的冲击载荷时，卷圆结构不容易出现开裂脱开的问题，适合有一定开合频率的使用场景。另外页片表面的平整性也很重要，安装面如果存在冲压毛刺、平面度超差，安装后会导致门体与合页之间出现间隙，锁紧螺丝后会让页片产生内应力，长期使用容易出现变形。在做设备整体结构设计时，这类合页的安装位需要提前预留出页片转动的避让空间，尤其是门体内侧有元器件、走线的场景，要计算好门体开合过程中合页页片的摆动轨迹，避免合页转动时挤压内部线缆、磕碰元器件。
