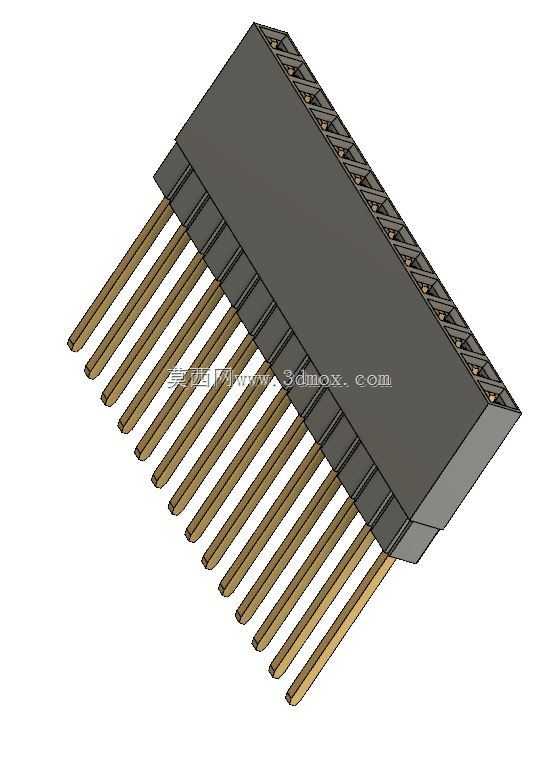

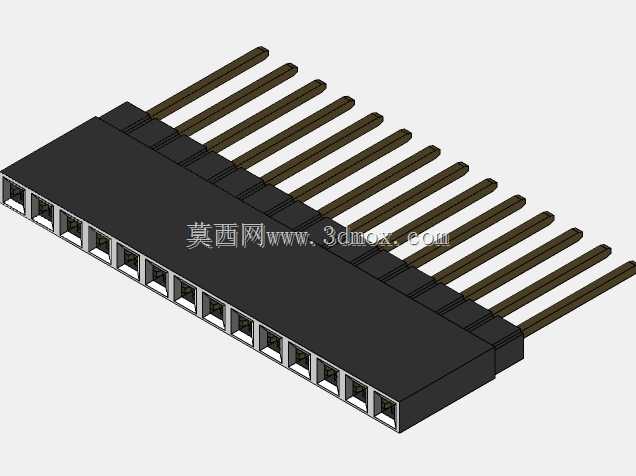

14针可堆叠内螺纹长针排母连接器结构

　　在高密度板卡互联的电子设备装配场景里，这类14针可堆叠内螺纹排母，常被用在需要层叠扩展的工控板卡、测试治具、模块化电子设备内部，解决多块PCB板平行堆叠时的信号与电源连通问题，相比普通直插排母，它自带的内螺纹结构可以配合铜柱或螺丝完成板间的刚性固定，避免长期使用后接插件受震动松脱，同时长针结构能够穿透多层板卡，实现不同层级板卡的信号同步连通，省去额外飞线或转接件的使用。从实际使用的角度看，这类接插件的设计首先要考虑针脚的共面度，所有插针的端面公差需要控制在0.1mm以内，否则在SMT或波峰焊过程中容易出现虚焊、连焊问题，塑壳部分采用耐高温的PBT或PA6T材质，过回流焊时不会出现形变或针位偏移，接触端采用铜合金镀金处理，

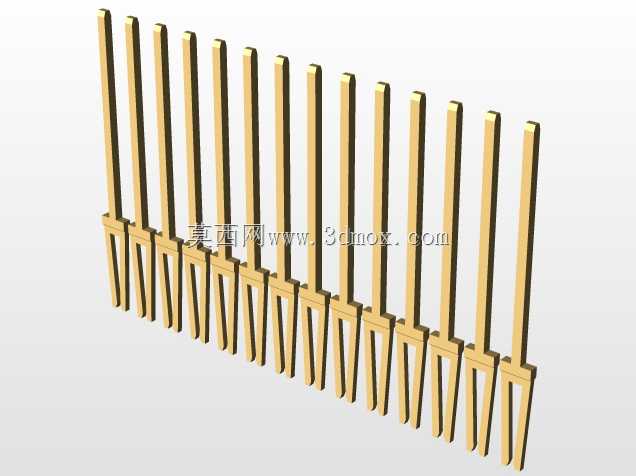

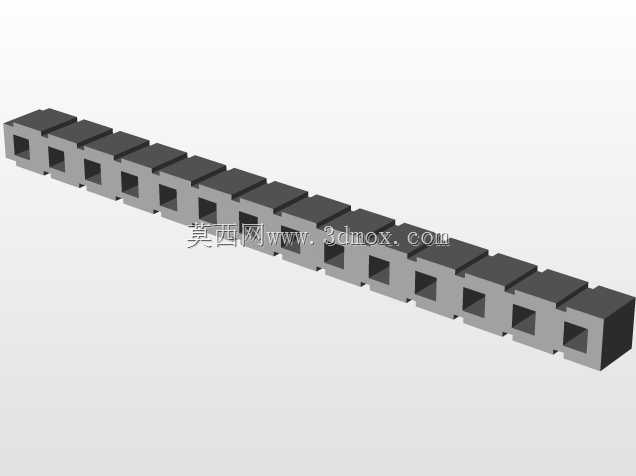

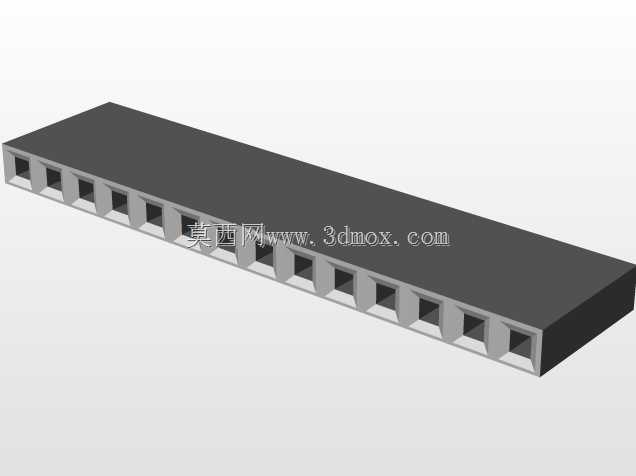

　　保证多次插拔后的接触电阻稳定在毫欧级，避免信号传输过程中出现压降或丢包问题。设计这类接插件的三维结构时，首先要确定针脚的间距，常规这类14针排母采用2.54mm标准间距，适配市面上绝大多数通用排针的尺寸，塑壳的宽度要控制在5mm左右，避免占用板上过多的布线空间，插针伸出塑壳底部的长度根据堆叠层数确定，单块板厚度按1.6mm常规PCB计算，两层堆叠时插针伸出长度需要达到5mm以上，保证穿过两层板后焊盘有足够的吃锡长度，内螺纹部分设置在塑壳两端的固定位，螺纹规格采用M2标准螺纹，适配市面上通用的M2铜柱，固定位的中心距需要和板上安装孔的中心距完全匹配，公差控制在±0.05mm，避免装配时出现孔位对不齐的问题。安装边界方面，

　　这类排母在PCB上布局时，塑壳边缘距离周边元件的最小距离要保留2mm以上，避免焊接时热影响波及周边敏感器件，插针穿过板卡后露出的长度不能超过3mm，否则容易和下层板的元件发生干涉，两端的固定螺丝在锁紧时扭矩不能超过0.2N·m，防止塑壳受挤压出现开裂或针位偏移。实际选型时还要注意，这类可堆叠排母的额定电流通常为每针3A，额定电压250V，能够满足绝大多数低压工控信号和小功率电源的传输需求，接触端的插拔寿命通常在500次以上，足够满足设备生产调试阶段的多次插拔需求，塑壳的耐温范围在-40℃到105℃之间，能够适应大多数工业现场的环境温度要求。建模过程中需要重点关注针脚和塑壳的配合公差，针脚和塑壳插孔之间的单边间隙控制在0.02mm，

　　既能够保证针脚顺利插入塑壳，又不会出现针脚松动歪斜的问题，塑壳上的导向槽需要和对应排针的导向凸台匹配，防止插反导致的电路短路，内螺纹嵌件在塑壳内的埋入深度要达到3mm，保证螺丝锁紧时嵌件不会被拔出，嵌件和塑壳之间采用滚花结构增加结合力，避免长期震动后嵌件松动。在模块化测试治具的应用中，这类排母可以快速实现不同功能模块的堆叠组合，不用每次都重新焊接线路，更换模块时只需要松开两端的固定螺丝，拔下对应板卡即可，大幅提升测试治具的换型效率，在小型化的嵌入式设备中，这类可堆叠排母能够充分利用垂直空间，减少板卡的水平占用面积，让设备整体结构更加紧凑。
