多工位办公纸张钻孔加工设备结构

　　日常办公场景里的纸质文件装订、档案归档、票证整理环节，批量纸张的精准钻孔一直是影响装订效率的核心工序，单头钻孔设备需要反复对位、逐孔加工，不仅效率低下，还容易出现孔位偏移、孔距不一致的问题，直接影响后续装订的整齐度与档案保存的规范性，这款多轴联动的纸张钻孔结构，正是针对办公场景下批量纸张钻孔的实际需求开发的专用加工结构。从实际使用场景来看，该结构可直接集成到桌面式办公装订设备中，适配常规办公用纸、铜版纸、薄型卡纸等多种纸质材料的钻孔作业，单次进给即可完成三个等距孔位的同步加工，孔距匹配常规三孔档案装订的标准尺寸，无需二次调整对位，相比单头钻孔结构，加工效率可提升两倍以上，同时能彻底避免逐孔加工带来的孔位累计误差。结构设计层面，

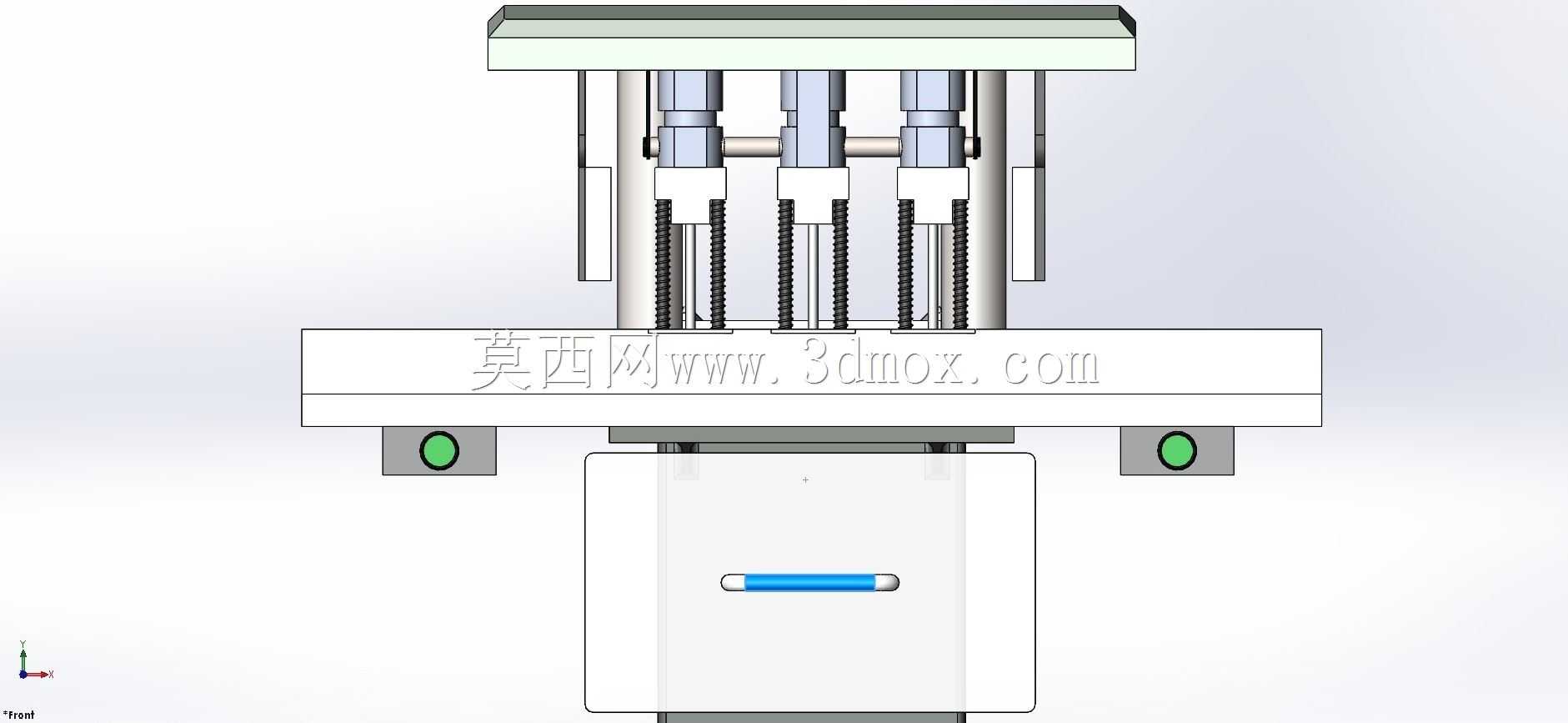

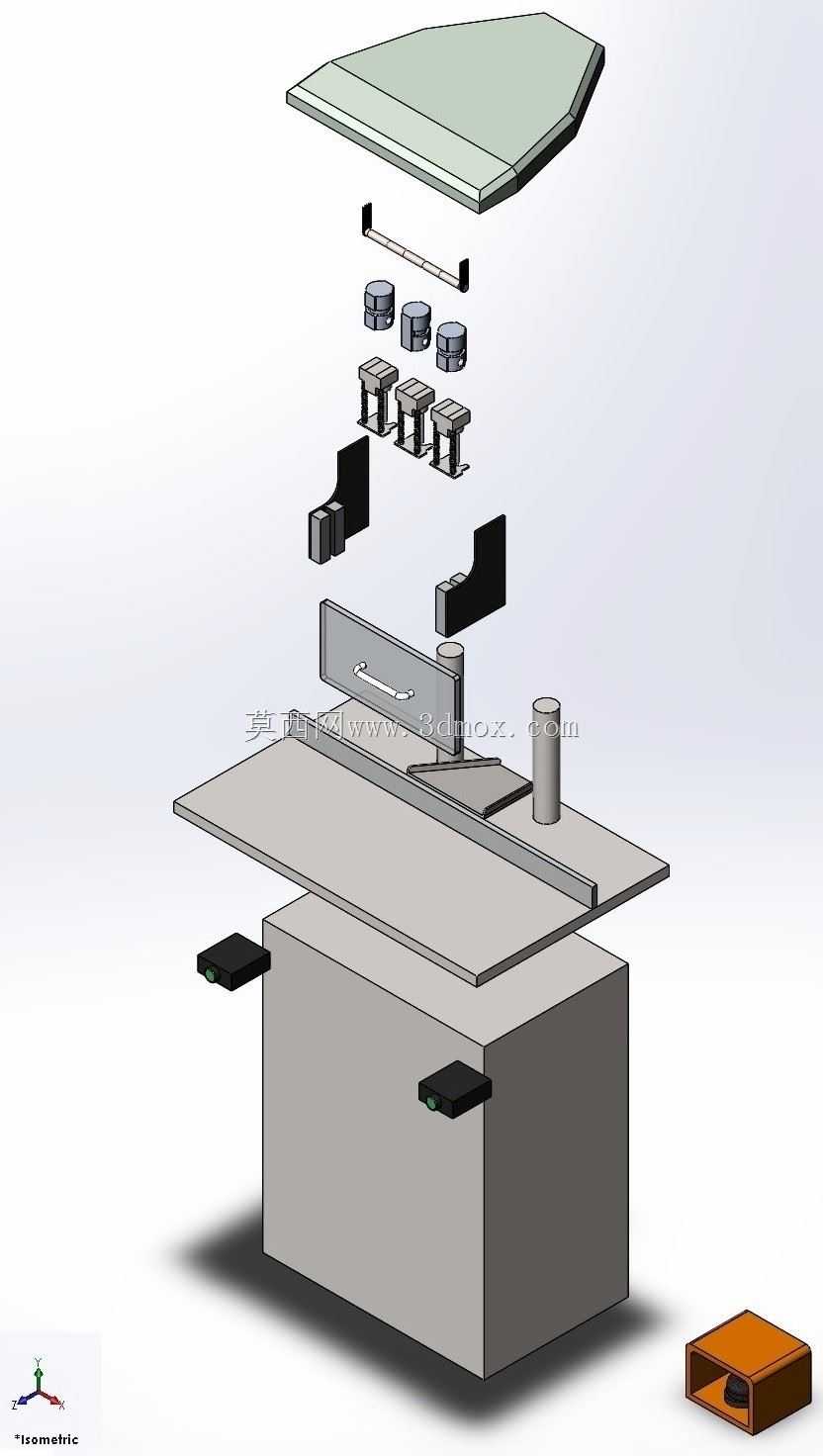

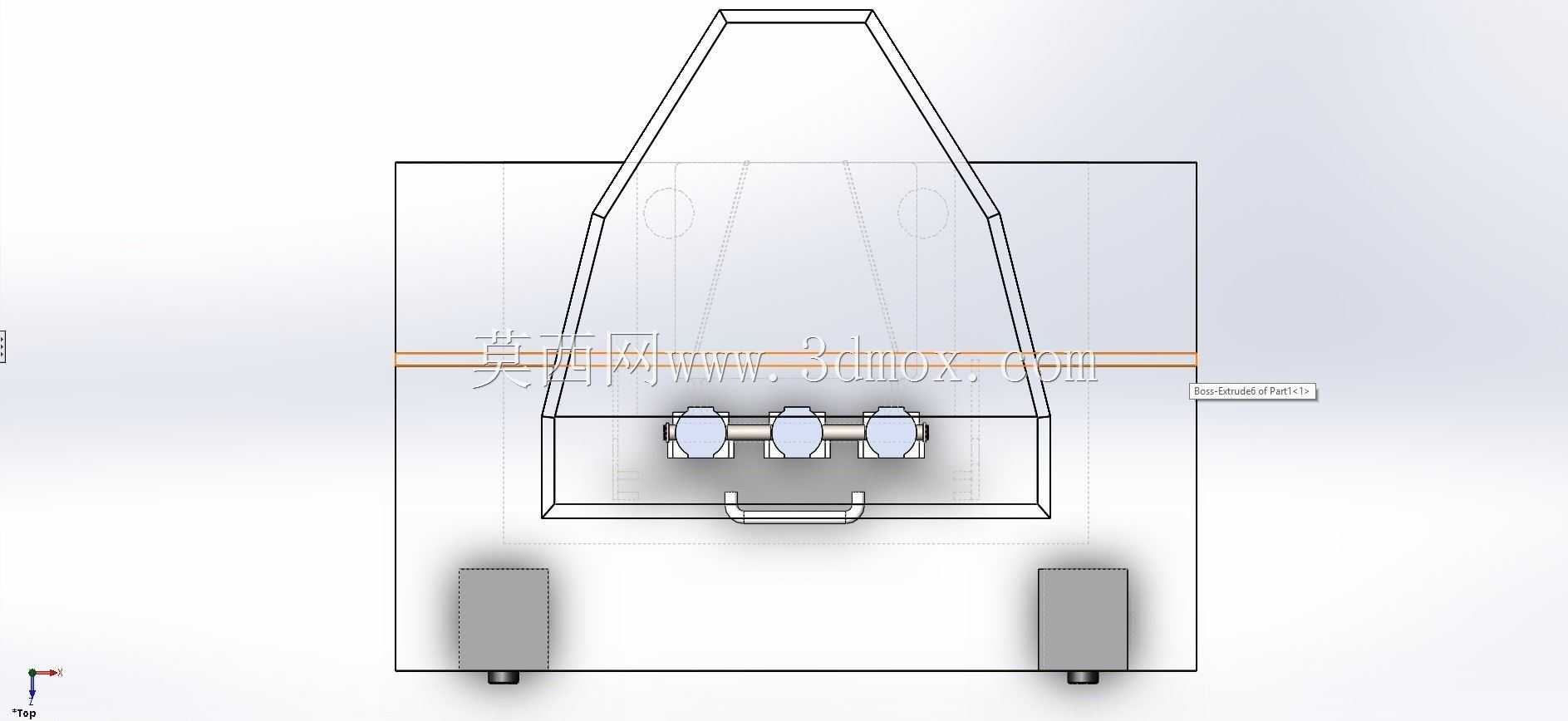

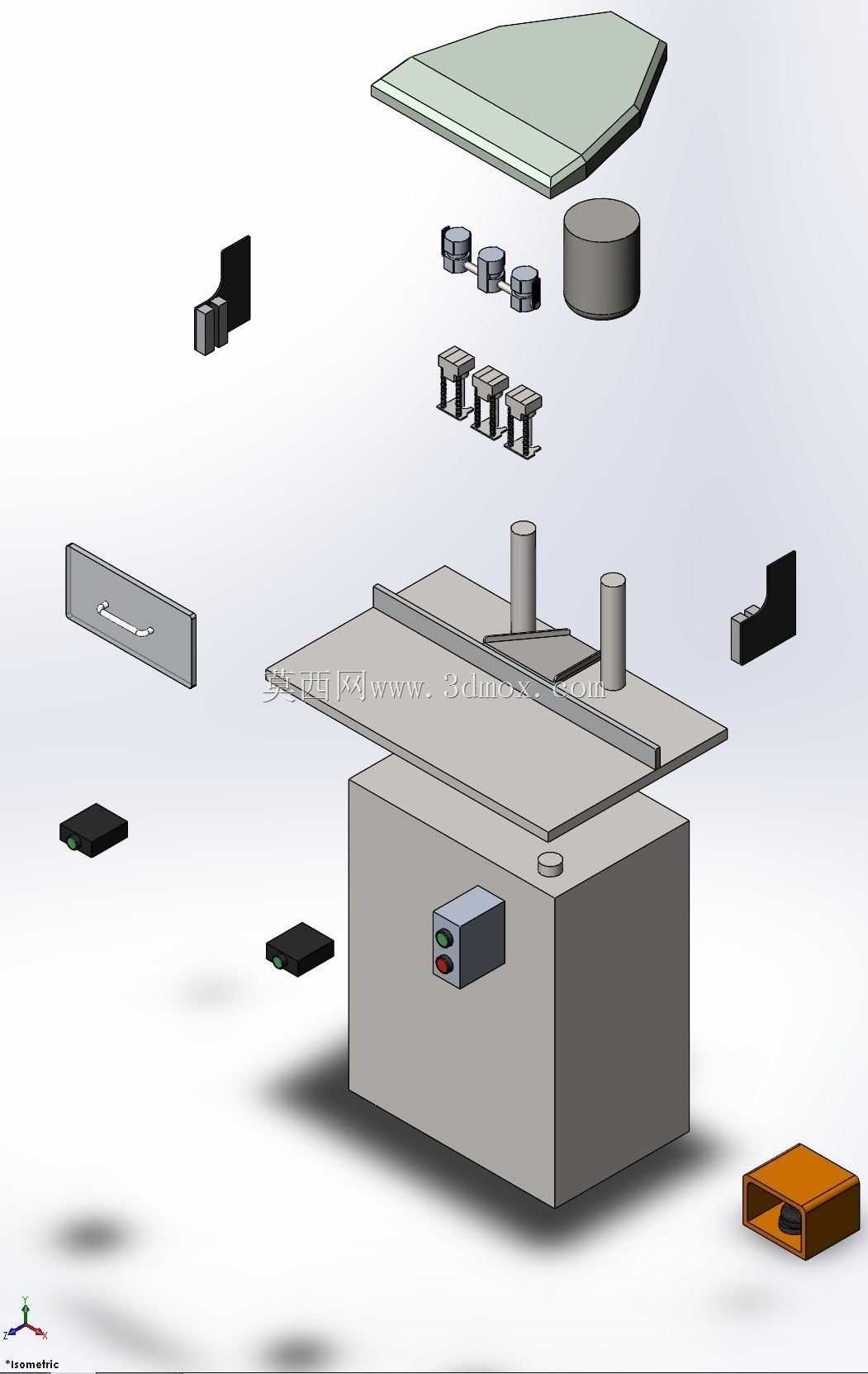

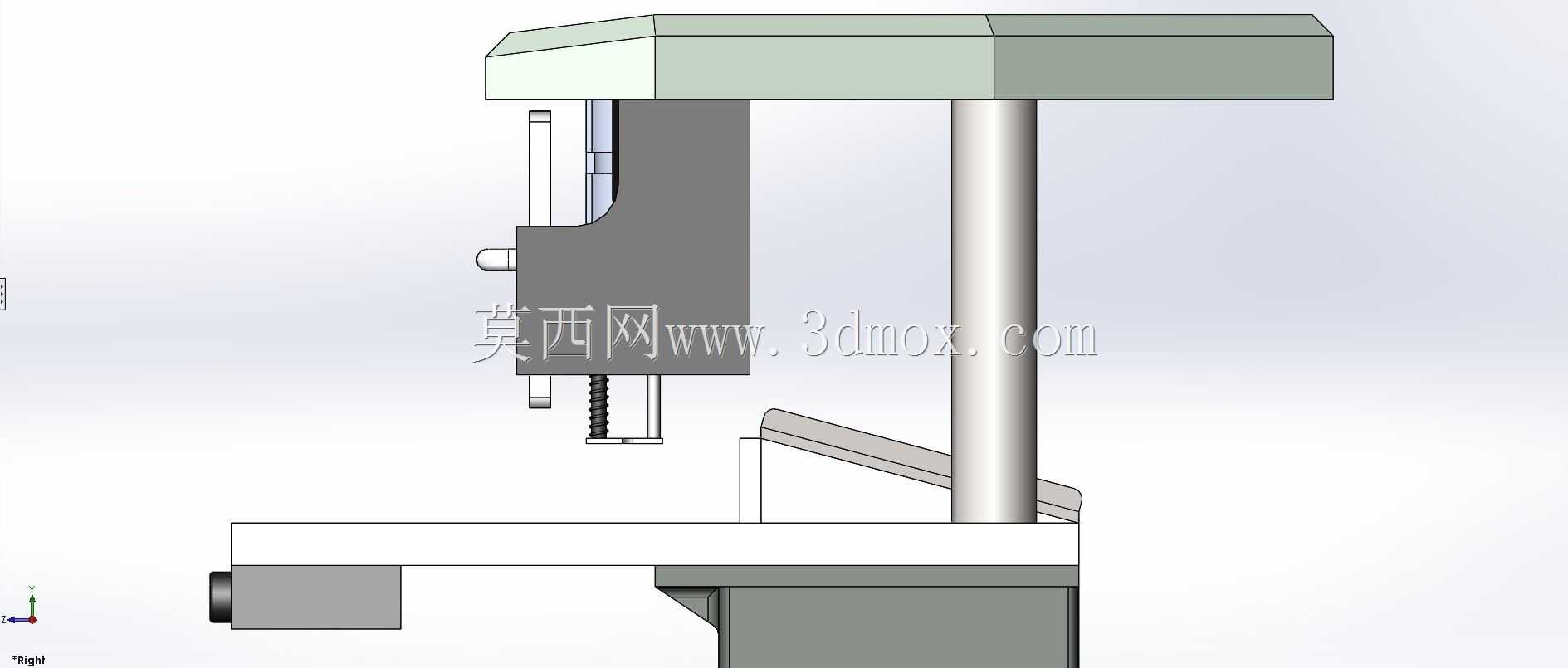

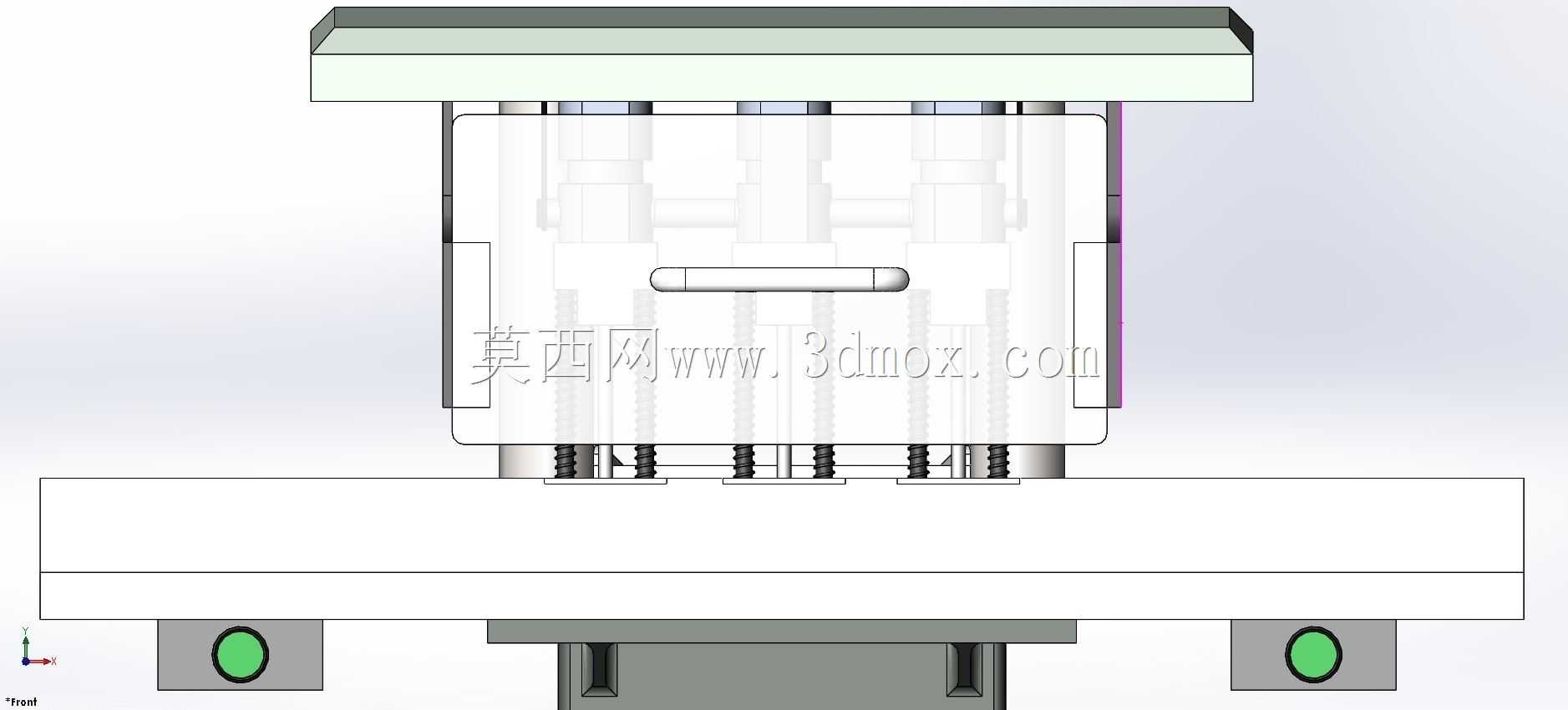

　　整体采用立式排布的布局，上部为三组平行布置的钻孔主轴组件，每根主轴都配置独立的钻夹头结构，可快速更换不同直径的空心钻孔刀具，适配不同装订需求的孔径加工；主轴之间通过等距定位衬套保证孔距精度，相邻主轴的中心距严格匹配档案装订的通用孔距规范，无需额外调整即可满足常规办公装订的孔位要求。主轴的进给运动采用直线导向结构，每根主轴两侧都配置微型直线导柱，配合复位弹簧实现进给过程的平稳导向，避免钻孔过程中主轴偏摆导致的孔壁毛糙、孔径超差问题；驱动侧采用统一的下压驱动端，可通过手动压杆或者小型电动推杆实现三组主轴的同步下压进给，保证各孔位的钻孔深度一致，不会出现单孔钻穿、单孔未透的情况。下部的工作台区域设置了可调式纸张定位挡边，

　　两个绿色的定位旋钮用于锁紧挡边位置，操作人员可根据纸张的幅面大小（A4、B5等常规办公幅面）调整挡边的前后、左右位置，保证纸张放入后即可快速对齐基准，无需反复测量对位；工作台中部对应钻孔位置设置了排屑通孔，钻孔产生的纸屑可直接通过通孔落入下部的集屑腔，避免纸屑堆积在工作台面影响纸张定位精度，日常清理只需抽出集屑盒即可完成，维护难度极低。安装边界方面，整体结构的横向宽度适配常规桌面设备的安装尺寸，下部的支撑立柱采用方形截面结构，可直接固定在设备底座上，安装时只需保证上部主轴的进给方向与工作台面垂直，即可保证钻孔的垂直度要求；驱动端的连接位置预留了标准的安装接口，不管是适配手动杠杆驱动结构，还是加装小型电动驱动组件，都可直接对接，

　　无需额外修改主体结构。从实际加工的适配性来看，该结构可单次钻透厚度达50mm的堆叠纸张，钻孔过程中空心钻刀内部的顶针可自动将钻刀内的纸屑排出，避免钻刀堵塞导致的钻孔阻力增大、纸张拉扯破损问题；两侧的导向组件在进给过程中可对堆叠纸张起到轻微的预压作用，避免钻孔时上层纸张出现移位、起皱的情况，保证钻孔后纸张堆叠整齐，孔位边缘光滑无毛刺。设计过程中充分考虑了办公设备的使用特性，所有运动部件都设置在防护壳体内部，钻孔作业时操作人员不会接触到运动的钻刀与传动部件，使用安全性符合办公设备的安全规范；整体结构的易损件仅为钻孔刀具与复位弹簧，日常更换无需专业工具，普通办公人员即可完成维护操作，大幅降低了设备的后期使用成本。不同于工业级重型钻孔设备，该结构的整体重量控制在合理范围内，不会给桌面承载带来过大负担，运行过程中的噪音远低于工业钻孔设备，适配安静的办公场景需求；结构的传动环节没有复杂的齿轮、链条组件，长期使用也不会出现润滑油脂泄漏污染办公纸张的问题，完全适配办公场景的使用要求。在孔位拓展性方面，主轴安装板采用模块化设计，若有特殊孔距或者孔数的装订需求，只需更换对应孔位的主轴安装板，调整导柱位置即可快速适配不同的钻孔规格，无需重新设计整体结构，可快速响应不同行业的票证、档案装订的个性化钻孔需求。
