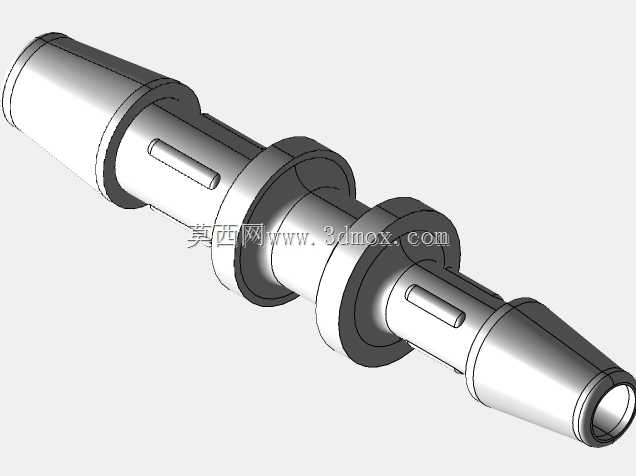

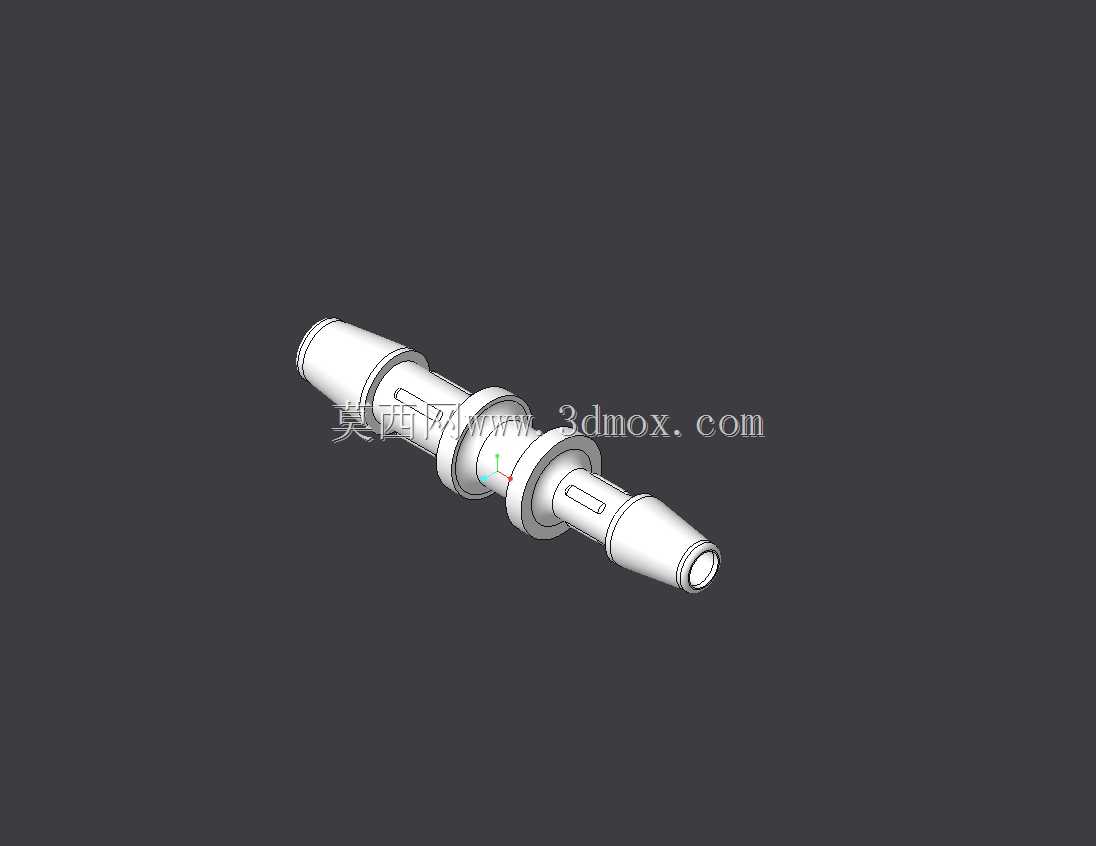

异径带刺倒钩式管路连接接头结构

在实验室流体管路、小型化工输送回路、医用流体传输设备的配装场景里，这类异径倒钩接头是解决不同管径软管对接的核心基础零件，很多刚入行的结构设计人员在做小型流体设备布管时，经常会忽略接头的安装边界与软管配合的过盈量，导致后期试压时出现脱管、漏液的问题，这个接头的结构设计刚好覆盖了这类小流量流体回路的配装痛点。从实际使用场景来看，这类接头主要适配两种不同内径的柔性软管，一端对应5/32英寸内径软管，另一端对应1/8英寸内径软管，倒钩结构的核心作用是在软管套入后，通过倒钩的棱边卡入软管内壁，配合管箍锁紧后可以承受一定的管路工作压力，避免管路在带压输送时从接头上滑脱。不同于普通的等径倒钩接头，这款异径结构省去了管路变径时额外加装转接头的步骤，减少了管路中的连接节点，也就降低了潜在的漏液风险，在空间紧凑的实验设备内部布管时，更少的连接节点也能节省布管空间，让管路排布更规整。从设计思路上拆解这款接头的结构，整体采用同轴回转体结构，中间的限位凸台是安装时的轴向定位基准，当两端软管分别套入到凸台两侧的位置时，就达到了设计要求的插入深度，避免软管插入过深导致流道缩径，或是插入过浅导致连接强度不足。倒钩的齿形角度做了针对性优化，导向端做了小角度倒角，方便软管套入时顺利通过倒钩齿，而齿的背向采用接近直角的止退结构，当软管受到向外的拉脱力时，齿背会紧紧抵住软管内壁，形成足够的止退摩擦力。接头内部的流道做了等通径设计，变径位置采用圆弧过渡，没有直角台阶，流体经过时不会产生明显的紊流，也不会在台阶位置残留输送介质，对于输送洁净流体、或是有卫生要求的医用、实验室场景来说，这种无死角的流道设计能减少介质残留，降低管路污染的风险。在安装边界上，这款接头的最大外轮廓是中间的限位凸台，布管时需要预留出凸台的径向空间，避免凸台与周边结构件产生干涉；两端的倒钩段长度经过匹配设计，套入对应规格的软管后，软管末端刚好与凸台端面贴合，此时管箍的锁紧位置应该落在倒钩齿的中间区域，不能压在倒钩的导向端，也不能太靠近凸台位置，否则会影响锁紧后的密封性能与拉脱强度。材质方面这类接头通常采用耐化学腐蚀的氟塑料加工，能适配大多数酸碱类流体、有机溶剂的输送场景，表面粗糙度控制在合理范围，既不会因为太光滑导致软管摩擦力不足容易脱管，也不会因为太粗糙划伤软管内壁造成软管提前老化破损。在做三维建模的时候，要特别注意倒钩齿的尺寸公差，齿顶圆直径要比对应软管的内径大一定的过盈量，这个过盈量需要根据软管的材质硬度调整，针对软质PVC、硅胶管这类常用软管，过盈量控制在0.5-1mm区间就能兼顾安装便利性与连接可靠性，如果是偏硬的氟塑料软管，过盈量要适当减小，避免套入时软管被撑裂。另外接头两端的插接端外圆同轴度要控制在0.05mm以内，否则安装后管路会出现偏斜，长时间带压工作时偏斜位置的软管会产生应力集中，容易出现开裂漏液的问题。很多设计人员在选型这类接头时，只关注两端的管径匹配，忽略了接头的整体长度与凸台尺寸，导致在紧凑空间内安装时出现干涉，或是因为接头长度过短，软管插入深度不足留下脱管隐患，这款接头的长度尺寸刚好适配小空间布管的需求，整体长度控制在合理范围，不会因为过长导致管路弯折半径不足，也不会因为过短导致连接强度不够。在实际设备维护中，这类倒钩接头拆装也比较方便，拆卸时只需要松开管箍，将软管向接头方向推一点，让倒钩齿与软管内壁脱离接触，就能轻松把软管拔下来，不需要借助专用工具，适合需要经常拆装更换管路的实验设备、检测设备场景。
