超净环境用精密可调式空气扩散板结构

在半导体制造、医药无菌生产、精密光学组装这类对空气洁净度有严苛要求的生产场景中，层流送风的均匀度直接决定了生产区域的洁净等级达标率，这款可调空气板正是为这类场景的末端送风环节设计的核心构件。不同于普通固定开孔的送风板，它的核心作用是对送入洁净区的气流做二次整流，通过可调结构调整不同区域的通风开度，抵消送风主管路带来的流速不均问题，最终在作业面形成稳定的单向层流，避免紊流裹挟尘埃粒子落在加工工件表面。

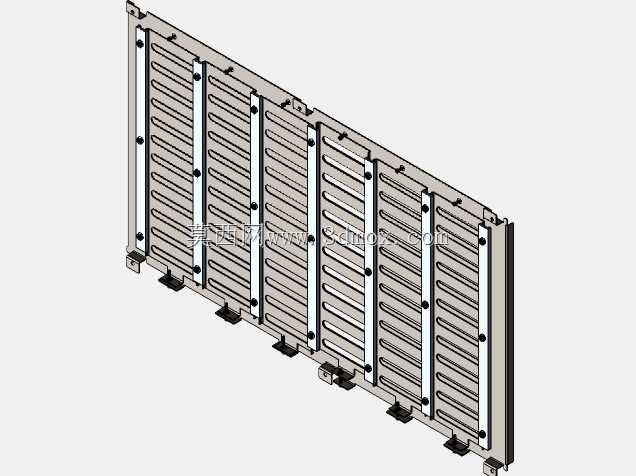

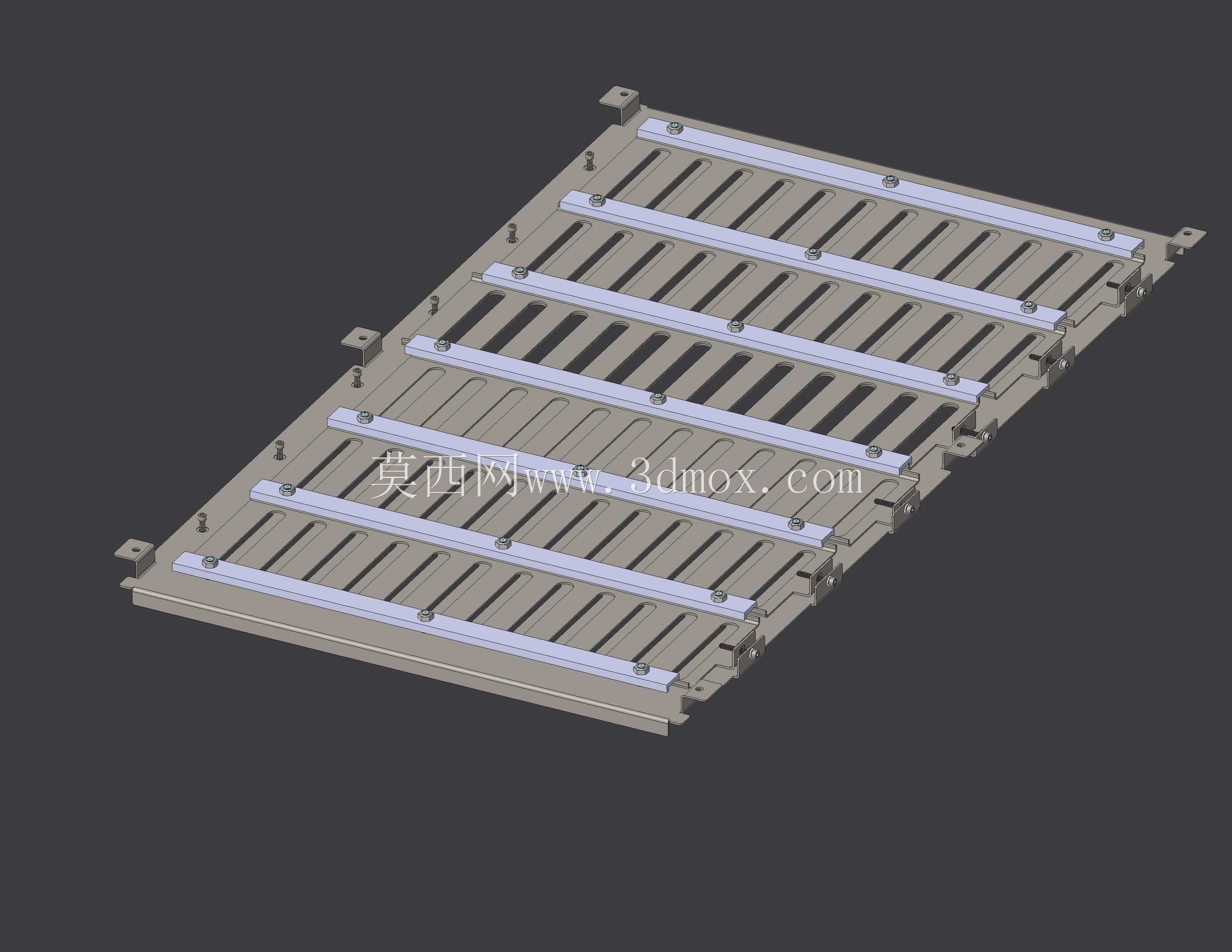

从结构设计逻辑来看，主体承载板采用304不锈钢板材冲压成型，板面排布多组长条形通风栅格，栅格的冲压翻边做了圆弧过渡处理，避免气流经过时产生锐边扰流，同时电抛光的表面处理让板材表面粗糙度达到极低水平，不易积尘，也方便日常洁净擦拭消毒，不会成为洁净区的 particle 滋生源。横跨板面的多组调节压条是实现风量可调的核心结构，每根压条通过等距排布的紧固件与主体板连接，松开紧固件时可以沿板面上的导向槽滑动压条，改变压条对栅格通风截面的遮挡比例，单根压条对应一组横向栅格的开度调节，可根据现场送风的实际流速分布，针对性调整不同位置的通风量，无需更换整板就能适配不同送风工况的整流需求。

安装边界方面，板体四周预留了带安装孔的折边耳位，耳位的孔位公差按照通用洁净室吊顶龙骨的安装间距设计，可直接与标准T型龙骨或送风箱体的法兰边对接，安装时不需要额外做转接件，板体拼接处预留了密封胶条的嵌装槽，安装后可在槽内嵌入洁净级硅橡胶密封条，避免板缝处出现漏风产生紊流。板体的整体厚度控制在较低范围，不会过多占用吊顶上方的静压箱空间，适配多数现有洁净厂房的送风层安装尺寸要求。

实际使用中，这类可调空气板通常安装在高效过滤器的出风侧，高效过滤器完成对空气的尘埃粒子过滤后，气流经过该空气板的整流，从原本过滤器出风面存在的局部流速差，调整为整个送风面风速偏差控制在±10%以内的均匀层流，覆盖下方的作业工位。在对气流均匀度要求更高的区域，比如半导体晶圆曝光工位、无菌药品灌装线的核心操作区，还可以通过逐段调整压条位置，补偿工位周边设备遮挡带来的气流偏移，让关键作业点的气流始终保持稳定的单向平行流状态，避免紊流造成的洁净度失效。

结构细节上，所有连接紧固件都采用沉头设计，安装后紧固件端面与压条表面齐平，没有突出的结构造成气流扰动，也不会积留清洁死角；调节压条采用与主体板同材质的不锈钢型材，长期在高湿度、定期消毒试剂擦拭的洁净环境中使用不会产生锈蚀，避免锈屑掉落污染洁净区；栅格的开孔方向顺着层流的送风方向设计，气流经过栅格时的阻力损失控制在较低水平，不会过多增加送风系统的风机负载，在保证整流效果的同时兼顾通风系统的运行能效。

不同于民用通风系统的散流板，这款可调空气板的所有结构设计都围绕洁净场景的特殊需求展开，没有多余的装饰性结构，所有棱角都做了钝化处理，所有拼接缝隙都控制在极小范围，避免缝隙积尘；调节结构的阻尼经过设计，调整到位后拧紧紧固件即可锁死开度，不会因为长期送风振动导致开度偏移，减少日常运维的校准频次。在洁净室的验收调试阶段，运维人员可以通过风速仪逐点测量作业面的风速，对应调整上方空气板对应位置的压条开度，无需改动送风主管路的阀门，就能快速将整个作业区的层流风速调整到规范要求的范围内，大幅缩短洁净系统的调试周期。
